Системы автоматического управления газораспределительной станцией РИУС-ГРС
| Номер в ГРСИ РФ: | 96054-25 |
|---|---|
| Производитель / заявитель: | ООО "Вега-ГАЗ", г.Москва |
Системы автоматического управления газораспределительной станцией РИУС-ГРС (далее - РИУС-ГРС) представляют собой программно-технические комплексы, предназначенные для измерений и измерительных преобразований унифицированных электрических сигналов в виде напряжения и силы постоянного тока, сигналов от термопар типа К по ГОСТ Р 8.585-2001, сигналов от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками по ГОСТ 6651-2009, а также формирования выходных сигналов в виде напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96054-25 | ||||||
| Действует | по 08.08.2030 | ||||||
| Наименование | Системы автоматического управления газораспределительной станцией | ||||||
| Модель | РИУС-ГРС | ||||||
| Приказы |
№1618 от
08.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 50077e34-45bf-5c50-5ffe-3786ce1e9a13 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Вега-ГАЗ", РОССИЯ, 117534, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кировоградская, д. 23а, этаж 3, помещ. 73
Поверка
| Методика поверки / информация о поверке |
РТ-МП-392-201/2-2025 Государственная система обеспечения единства измерений. Системы автоматического управления газораспределительной станцией РИУС-ГРС. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96054-25: Описание типа
2025-96054-25.pdf
Файл устарел
|
Скачать | 171.9 КБ | |
|
96054-25: Методика поверки
РТ-МП-392-201/2-2025
2025-mp96054-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96054-25: Описание типа
2025-96054-25-1.pdf
|
Скачать | 171.9 КБ | |
|
96054-25: Методика поверки
РТ-МП-392-201/2-2025
2025-mp96054-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы автоматического управления газораспределительной станцией РИУС-ГРС (далее - РИУС-ГРС) представляют собой программно-технические комплексы, предназначенные для измерений и измерительных преобразований унифицированных электрических сигналов в виде напряжения и силы постоянного тока, сигналов от термопар типа К по ГОСТ Р 8.585-2001, сигналов от термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками по ГОСТ 6651-2009, а также формирования выходных сигналов в виде напряжения и силы постоянного тока.
Описание
Принцип действия РИУС-ГРС основан на аналого-цифровом преобразовании (АЦП) входных сигналов, а также цифроаналоговом преобразовании для формирования выходных аналоговых сигналов.
РИУС-ГРС являются проектно-компонуемыми изделиями и могут содержать следующее оборудование:
1) электротехнические шкафы управления (ШУ), содержащие в том числе измерительные блоки:
- преобразователи аналоговые MACX MCR-UI-UI(-UP)(-SP)(-NC), регистрационный номер в Федеральном информационном фонде (далее - рег. №) 47644-11;
- преобразователи сигналов НПСИ, рег. № 43742-15;
- преобразователи измерительные серии MINI, рег. № 55662-13;
- программируемые логические контроллеры (ПЛК) с модулями аналогового ввода и вывода СН-1 «СОНЕТ», рег. № 24910-13;
2) шкаф бесперебойного питания;
3) автоматизированное рабочее место (АРМ) оператора газораспределительной станции (ГРС);
4) удаленный пост контроля и сигнализации ГРС (УПКС);
5) комплект для доработки.
В состав управляющего шкафа также может входить панель оператора, обеспечивающая визуализацию измеряемых величин, а также взаимодействие с оператором.
Заводской номер РИУС-ГРС указывается в цифровом формате Х/Y, где Х -порядковый номер, указываемый в соответствии с нумерацией изготовителя, Y - год изготовления и наносится на алюминиевую маркировочную табличку методом пьезоэлектрической струйной печати. Маркировочная табличка располагается в правом верхнем углу внутренний стороны двери шкафа.
Нанесение знака поверки на РИУС-ГРС в обязательном порядке не предусмотрено.
Пломбирование РИУС-ГРС не предусмотрено. Защита от несанкционированного доступа осуществляется посредством ограничения физического доступа к шкафам - закрытием двери на ключ.
Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

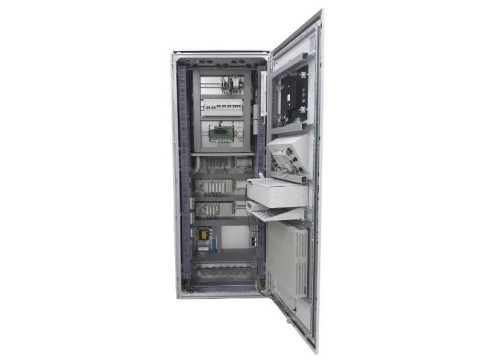

Внешний вид электротехнического шкафа ШУ РИУС-ГРС представлен на рисунке 2.

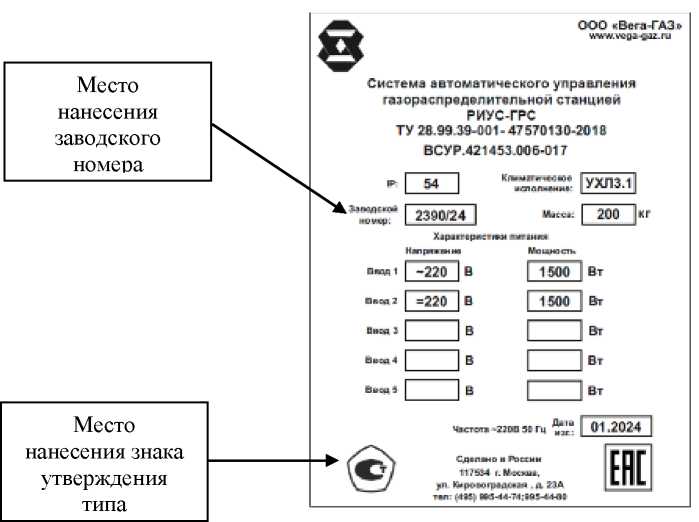

Рисунок 1 - Общий вид маркировочной таблички РИУС-ГРС с указанием мест нанесения заводского номера и знака утверждения типа
Место расположения маркировочной таблички

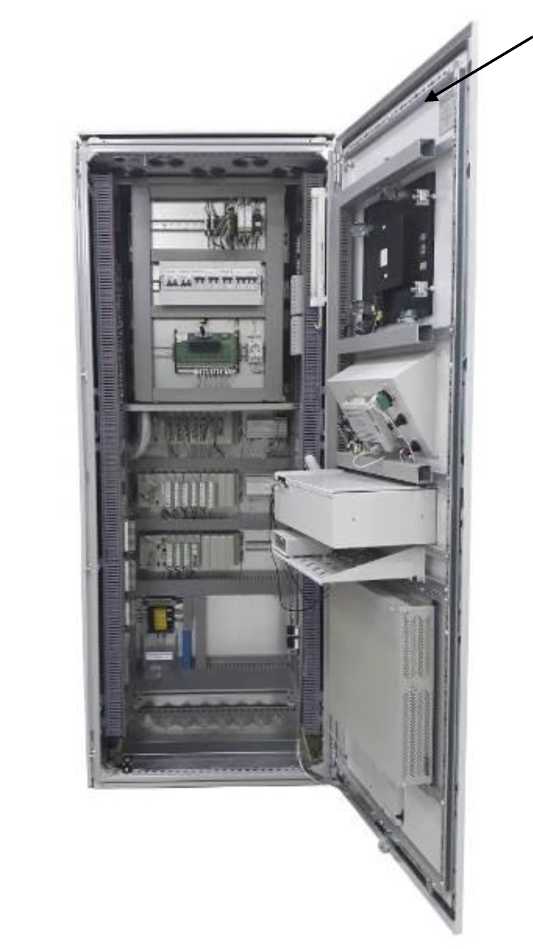

Рисунок 2 - Внешний вид ШУ РИУС-ГРС с указанием места расположения маркировочной таблички
Программное обеспечение
В состав РИУС-ГРС входит метрологически значимое программное обеспечение (ПО) - комплект программ «Соната», включающий в себя:
- прикладное ПО ПЛК, включающее в себя прикладные программы, реализующие функции контроля, управления, обмена информацией, вычислительные функции, функции диагностики;
- ПО АРМ оператора, реализующее функции визуализации информации, формирования команд управления;
- прикладное ПО панели оператора, реализующее функции визуализации информации, формирования команд управления.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Соната |
|
Номер версии (идентификационный номер) ПО |
не ниже 7004 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики РИУС-ГРС приведены в Таблицах 2 - 4.
Таблица 2 - Метрологические характеристики РИУС-ГРС
|
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % 1 |
Пределы допускаемой дополнительной приведенной погрешности в диапазоне рабочих условий эксплуатации, % 1 |
|
1 |
2 |
3 |
|
Типы и диапазоны измерений аналоговых входных сигналов: | ||
|
Сила постоянного тока2: от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
±0,2 |
±0,1 |
|
Напряжение постоянного тока2: от -75 до 75 мВ от 0 до 75 мВ от -50 до 50 мВ от -20 до +20 мВ от 0 до 50 мВ от 0 до 20 мВ от 0 до 1 В от 0 до 10 В от -10 до +10 В |
±0,2 |
±0,1 |
|
Сигналы от термопреобразователей сопротивления (ТС) 50М; 100М: от -180 до +100°С от 0 до 200 °С от 0 до 100 °С |
±0,2 |
±0,1 |
|
Сигналы от ТС 50П; 100П: от -200 до +100 °С от 0 до 750 °С от 0 до 300 °С |
±0,2 |
±0,1 |
|
Сигналы от ТС Pt100: от -200 до +100°С от 0 до 750 °С от 0 до 300 °С |
±0,2 |
±0,1 |
|
Сигналы от термопар типа К3: от -150 до +1300 °С от -150 до +300 °С |
±0,2 |
±0,1 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Типы и диапазоны формирования аналоговых выходных сигналов: | ||
|
Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА |
±0,2 |
±0,1 |
|
Напряжение постоянного тока: от 0 до 10 В от 0 до 20 В от -10 до +10 В |
±0,2 |
±0,1 |
|
Примечания: 1 - Нормирующим значением для расчета характеристики погрешности является значение разницы верхней и нижней границ выбранного диапазона преобразования входного (выходного) сигнала. 2 - Результаты измерений могут отображаться в единицах физических величин -параметров газораспределительной станции. 3 - Характеристики погрешности указаны без учета погрешности автоматической компенсации температуры холодного спая. | ||
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +25 от 30 до 80 от 84 до 106 | |
Таблица 3 - Основные технические характеристики РИУС-ГРС
|
Наименование характеристики |
Значение |
|
Параметры основного источника питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 от 46 до 65 |
|
Параметры резервного источника питания: - напряжение постоянного тока, В |
от 187 до 242 или от 94 до 121 |
|
или - напряжение переменного тока с частотой от 46 до 65 Гц, В |
от 187 до 242 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре окружающего воздуха +35 °С без конденсации влаги, % - атмосферное давление, кПа |
от +5 до +50 от 30 до 80 от 84 до 106 |
|
Примечание - габаритные размеры и потребляемая мощность определяются конкретным проектом. | |
Таблица 4 - Показатели надежности РИУС-ГРС
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на алюминиевую маркировочную табличку методом пьезоэлектрической струйной печати согласно рисунку 1 и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность РИУС-ГРС
|
Наименование |
Обозначение |
Количество, шт. |
|
Система автоматического управления газораспределительной станцией |
РИУС-ГРС |
1 (в заказной комплектации) |
|
Комплект ЗИП |
- |
1 |
|
Руководство по эксплуатации |
ВСУР.421000.000-00.00 РЭ |
1 |
|
Формуляр |
ВСУР.421000.000-00.00 ФО |
1 |
|
«Системы автоматического управления газораспределительной станцией РИУС-ГРС Методика поверки» |
- |
1 |
Сведения о методах измерений
приведены в разделе «Описание и работа составных частей» Руководства по эксплуатации ВСУР.421000.000-00.00 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 28.99.39-003-47570130-2018 Система автоматического управления
газораспределительной станцией РИУС-ГРС. Технические условия
