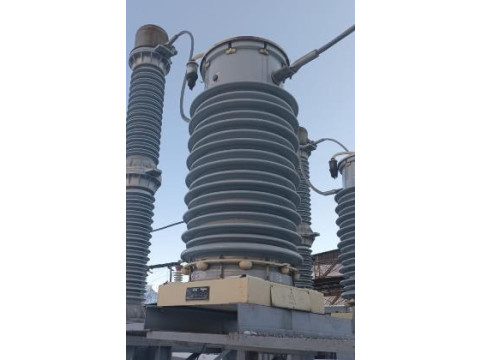

Трансформаторы тока ТФЗМ 110Б-IVУ1
| Номер в ГРСИ РФ: | 96055-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
96055-25: Описание типа
2025-96055-25-1.pdf
|
Скачать | 113.3 КБ |
Трансформаторы тока ТФЗМ 110B-IVY1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96055-25 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТФЗМ 110Б-IVУ1 | |||||||||||||||||||||
| Приказы |
№1618 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9565f047-488d-2645-8220-d8ddb7f351d1 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ОАО «ЗЗВА», УКРАИНА, 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96055-25: Описание типа
2025-96055-25.pdf
Файл устарел
|
Скачать | 113.3 КБ | |
|
96055-25: Описание типа
2025-96055-25-1.pdf
|
Скачать | 113.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 110Б-ГУУ1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой.
Трансформаторы состоят из первичной и вторичных обмоток, которые собраны в единый комплект и закреплены на металлической подставке. Вторичные обмотки в свою очередь устанавливаются на цоколе. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухосушитель, он же является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
Трансформаторы имеют 4 вторичных обмотки.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на основании трансформаторов.
На трансформаторах пломбируются один верхний и один нижний болт, крепящих фланцы к покрышке, для предотвращения несанкционированного доступа к внутренним элементам.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110Б-ГУУ1 с заводскими номерами 12681, 12682, 12714, 12716, 12728, 12729.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом гравировки на информационную табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.

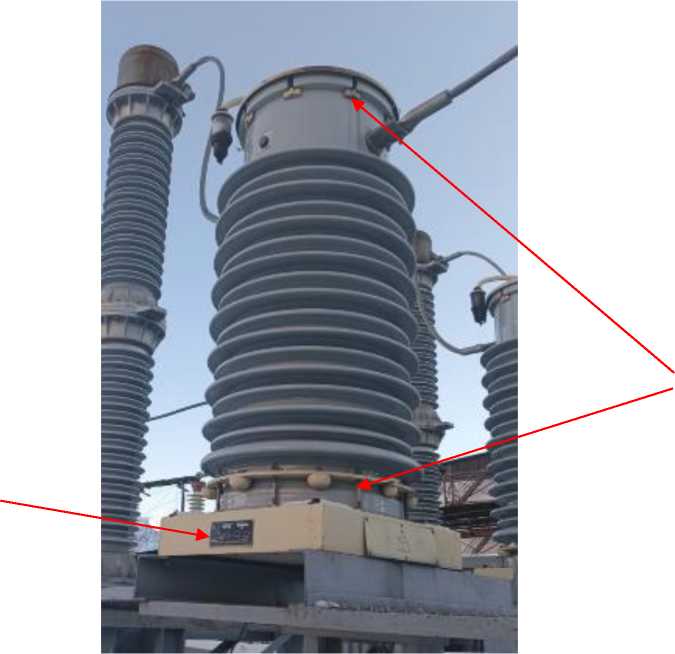

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальные первичные токи 11ном, А |
300 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 - заводские номера 12682, 12714, 12716, 12728, 12729 - заводской номер 12681 |
0,5 0,2/0,5 |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10Р/10Р/10Р |
|
Номинальная вторичная нагрузка, В^А - заводские номера 12682, 12714, 12716, 12728, 12729 - заводской номер 12681 |
30/20/30/30 20/30/20/30/30 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ТФЗМ 110Б-!УУ1 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
Приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТФЗМ 110Б-ТУУ1. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
