Комплекс обнаружения начальной стадии подземных пожаров КОНСПП

Назначение

Комплекс обнаружения начальной стадии подземных пожаров КОНСПП (далее - комплекс, КОНСПП) предназначен для автоматических непрерывных измерений объёмной доли оксида углерода в рудничном воздухе, скорости воздушного потока и отображения температуры окружающей среды в подземных горных выработках и надшахтных зданиях и сооружениях АО «Кольская ГМК», рудник «Северный-Глубокий», передачи измерительной информации диспетчеру рудника, ее обработки, хранения и отображения.

Описание

Принцип действия КОНСПП основан на преобразовании измеряемых первичными измерительными преобразователями и отображаемых извещателями пожарными тепловыми рудничными особовзрывобезопасными автоматической системы противопожарной защиты подземных рудников ИП 101-2-PR-485 (РО АСПЗ) (далее - ИП 101-2-PR-485 (РО АСПЗ)) аналоговых величин в цифровой код, передачи измерительной информации по RS-485 (Modbus RTU) на шкафы прибора приемно-контрольного и управления пожарного рудничного особовзрывобезопасного автоматической системы противопожарной защиты подземных рудников (далее - шкаф ППКУП (РО АСПЗ)) и далее по каналам связи Ethernet на прибор объектовый оконечный автоматической системы противопожарной защиты подземных рудников (далее - ПОО АСПЗ) системы передачи извещений о пожаре автоматической системы противопожарной защиты подземных рудников далее - (СПИ АСПЗ), ее обработки, хранения и отображения на соответствующих автоматизированных рабочих местах ППКУП (далее - АРМ ППКУП) и автоматизированных рабочих местах КОНСПП (далее - АРМ КОНСПП) для диспетчера рудника, которые при соединении образуют ряд измерительных каналов (далее - ИК): измерительный канал объёмной доли оксида углерода, измерительный канал скорости воздушного потока и измерительный канал температуры.

Конструктивно комплекс представлен двумя функциональными уровнями:

- нижний уровень в составе:

первичные измерительные преобразователи (далее - ПИП) - средства измерений утверждённого типа (датчики горючих и токсичных газов интеллектуальные стационарные ИТС2, модификация ИТС2-СО-11, рег. № 51279-12 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ); измерители скорости воздушного потока СДСВ 01, ФИФ ОЕИ № 22814-18);

средства измерений не утверждённого типа - ИП 101-2-PR-485 (РО АСПЗ);

шкафы ППКУП (РО АСПЗ);

- верхний уровень в составе:

СПИ АСПЗ, состоящей из ПОО АСПЗ, содержащего шкаф основной ПОО-ШО и шкаф связи ПОО-ШС;

АРМ КОНСПП.

Нижний уровень - уровень программно-технических устройств, устанавливаемых в подземных горных выработках, основным устройством которого является шкаф ППКУП (РО АСПЗ). ППКУП (РО АСПЗ) является блочно-модульным проектно-компонуемым изделием и обеспечивает средствами шкафа ППКУП (РО АСПЗ) приём цифрового кода от ПИП и ИП 101-2-PR-485 (РО АСПЗ) по интерфейсным линиям связи RS-485 и дальнейшей передачи измерительной информации по интерфейсу Ethernet.

Верхний уровень - уровень централизации контроля и управления оборудования автоматической системы противопожарной защиты подземных рудников (далее - АСПЗ), предназначен для приема измерительной информации от ППКУП (РО АСПЗ) и её дальнейшей передачи по линиям связи Ethernet напрямую или через СПИ АСПЗ на АРМ КОНСПП. Данный уровень представляет собой программно-аппаратный комплекс, предназначенный для централизованного оперативного диспетчерского контроля и управления КОНСПП, обработки, архивирования, хранения данных, получаемых от ПИП и ИП 101-2-PR-485 (РО АСПЗ), вывод информации на мониторы АРМ. Реализация данного уровня КОНСПП осуществляется на основе ПОО АСПЗ, имеющего в своем составе шкаф основной ПОО-ШО со встроенным программным обеспечением Сервиса метрологического SM(DM)160.BASE.MEAS.030 программного комплекса SmartMine Platform и шкафы связи ПОО-ШС, выполняющие функцию связующего компонента комплекса с использованием сетевого коммутатора Ethernet.

В целях предотвращения несанкционированной настройки и вмешательства в работу КОНСПП производится пломбирование ПИП из состава КОНСПП. Способ защиты и места пломбирования ПИП приведены в их описаниях типа и эксплуатационной документации на ПИП. Пломбирование ИП 101-2-PR-485 (РО АСПЗ) из состава КОНСПП не предусмотрено.

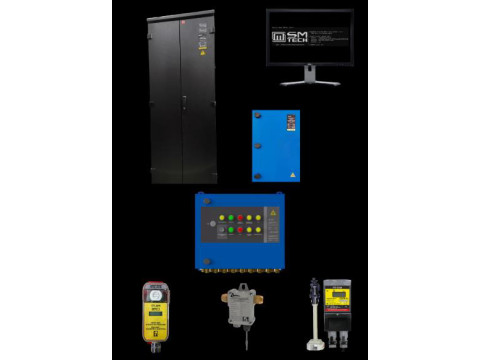

Общий вид основных компонентов КОНСПП приведен на рисунке 1. Общий вид, цвет корпусов ПИП из состава КОНСПП приведён в их описаниях типа. Корпус ИП 101-2-PR-485 (РО АСПЗ) из состава КОНСПП пластиковый с передней и задней металлическими крышками; корпус и крышки окрашиваются в цвета, которые определяет изготовитель. Шкаф основной ПОО-ШО окрашен в черный цвет, шкаф связи ПОО-ШС и шкафы ППКУП - в синий цвет.

КОНСПП имеет заводской номер 02-14-07-000-02-АК, который указан на информационной табличке, закрепленной на передней дверце шкафа ПОО-ШО, а также указан в паспорте КОНСПП. Общий вид информационной таблички с указанием места нанесения заводского номера КОНСПП приведен на рисунке 2. Способ нанесения маркировки - лазерная гравировка на стальной пластине.

Нанесение знака поверки на КОНСПП не предусмотрено.

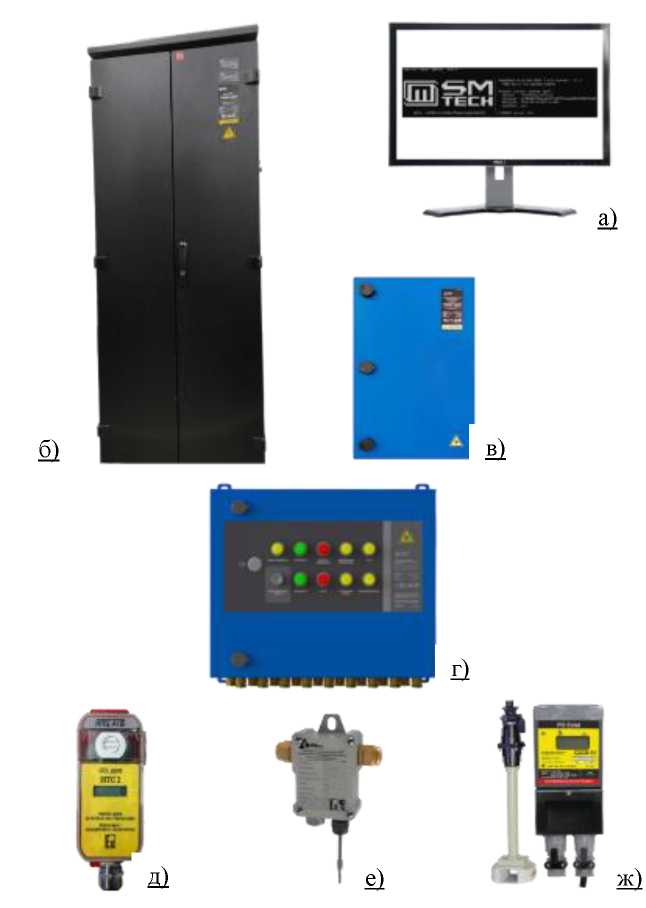

Рисунок 1 - Общий вид основных компонентов КОНСПП:

а) АРМ КОНСПП; б) шкаф основной ПОО-ШО; в) шкаф связи ПОО-ШС;

г) шкаф ППКУП (РО АСПЗ);

д) датчик горючих и токсичных газов интеллектуальный стационарный ИТС2;

е) ИП 101-2-PR-485 (РО АСПЗ);

ж) измеритель скорости воздушного потока СДСВ 01.

Зав. №:

02-14-07-000-02-АК

КОМПЛЕКС ОБНАРУЖЕНИЯ НАЧАЛЬНОЙ СТАДИИ ПОДЗЕМНЫХ ПОЖАРОВ конспп

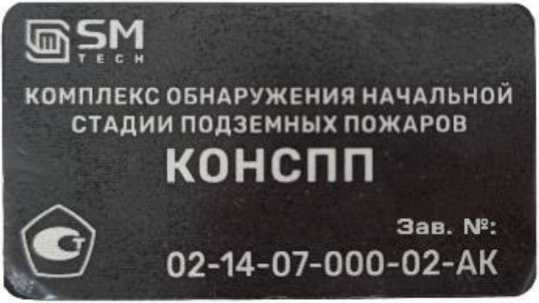

Рисунок 2 - Информационная табличка КОНСПП с указанием знака утверждения типа и заводского номера

Программное обеспечение

КОНСПП имеет встроенное программное обеспечение (далее - ПО), разделённое на метрологически значимые и незначимые части.

Метрологически значимые части ПО предназначены для сбора, хранения и обработки результатов измерений, полученных от ПИП и ИП 101-2-PR-485 (РО АСПЗ). На нижнем уровне на базе аппаратной части шкафа ППКУП реализовано ПО NAP.100.MSys с распределенной архитектурой формирования запросов к ПИП и ИП 101-2-PR-485 (РО АСПЗ), переупаковкой и дополнением данных для дальнейшей передачи их на верхний уровень. На верхнем уровне в составе шкафа основного ПОО-ШО Сервис метрологический SM(DM)160.BASE.MEAS.030 программного комплекса SmartMine Platform (SMP, Свидетельство о государственной регистрации программ для ЭВМ № 2022616684, регистрационный номер 13983) осуществляет обработку полученных данных, их хранение, а также форматирование для дальнейшего отображения на АРМ КОНСПП.

К метрологически незначимым частям относятся встроенное ПО коммутаторов в составе шкафов связи ПОО-ШС, выполняющих функцию связующего компонента комплекса между ППКУП и ПОО-ШО; ПО ServerPPKUP в составе ПОО-ШО, осуществляющее последовательный опрос ППКУП (определенный в конфигурационном файле) и передачу данных на Сервис метрологический SM(DM)160.BASE.MEAS.030; а также ПО АРМ КОНСПП, реализованное на выделенном отдельно стоящем персональном компьютере и обеспечивающее непосредственное взаимодействие оператора АРМ с КОНСПП, а также отображение измерительной информации с указанием ИК.

Идентификационные данные ПО приведены в таблице 1.

Влияние встроенного ПО учтено при нормировании метрологических характеристик КОНСПП.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО верхнего уровня (ПОО-ШО)	ПО нижнего уровня (ППКУП)
Идентификационное наименование ПО	SM(DM)160.BASE.MEAS.030	NAP100.MSys
Номер версии (идентификационный номер) ПО	3.0.ХХ1)	1.2.XX1)
Цифровой идентификатор ПО	-	-
