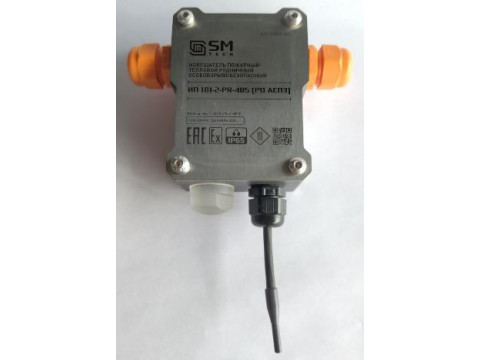

Извещатели пожарные тепловые рудничные особовзрывобезопасные ИП 101-2-PR-485 (РО АСПЗ)
| Номер в ГРСИ РФ: | 96062-25 |
|---|---|
| Производитель / заявитель: | ООО "СПбЭК-Майнинг", г.С.-Петербург |
Извещатели пожарные тепловые рудничные особовзрывобезопасные ИП 101-2-PR-485 (РО АСПЗ) (далее - извещатели) предназначены для автоматических и непрерывных измерений и преобразований температуры газовоздушной среды во взрывоопасных зонах предприятий горнодобывающей и нефтегазовой промышленности в цифровой сигнал на базе интерфейса RS-485.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96062-25 | |||||||||
| Действует | по 08.08.2030 | |||||||||
| Наименование | Извещатели пожарные тепловые рудничные особовзрывобезопасные | |||||||||
| Модель | ИП 101-2-PR-485 (РО АСПЗ) | |||||||||
| Приказы |
№1618 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 23f27d67-8987-9a93-4ea0-8d4cec1bb002 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «СПбЭК-Майнинг», РОССИЯ, 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-н
Поверка
| Методика поверки / информация о поверке |
МП 33-221-2025 Государственная система обеспечения единства измерений. Извещатели пожарные тепловые рудничные особовзрывобезопасные ИП 101-2-PR-485 (РО АСПЗ). Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96062-25: Описание типа
2025-96062-25.pdf
Файл устарел
|
Скачать | 106.9 КБ | |
|
96062-25: Методика поверки
МП 33-221-2025
2025-mp96062-25.pdf
Файл устарел
|
Скачать | 1007.8 КБ | |
|
96062-25: Описание типа
2025-96062-25-1.pdf
|
Скачать | 106.9 КБ | |
|
96062-25: Методика поверки
МП 33-221-2025
2025-mp96062-25-1.pdf
|
Скачать | 1007.8 КБ |
Описание типа
Назначение
Извещатели пожарные тепловые рудничные особовзрывобезопасные ИП 101-2-PR-485 (РО АСПЗ) (далее - извещатели) предназначены для автоматических и непрерывных измерений и преобразований температуры газовоздушной среды во взрывоопасных зонах предприятий горнодобывающей и нефтегазовой промышленности в цифровой сигнал на базе интерфейса RS-485.
Описание
Конструктивно извещатели представляют собой печатную плату, встроенную в пластиковый корпус с передней и задней металлическими крышками на кронштейне. Датчик из состава извещателя измеряет температуру окружающей среды и передает информацию о превышении установленного порогового значения.
Принцип действия основан на зависимости изменения электрического сопротивления датчика из состава извещателя от изменения температуры. Извещатели передают информацию о текущем измеренном значении температуры окружающей среды, пожарного признака и диагностическую информацию по проводному интерфейсу на приемно-контрольные приборы пожарной сигнализации.
Корпус извещателей пластиковый с передней и задней металлическими крышками. Корпус и крышки окрашиваются в цвета, которые определяет изготовитель.
Серийный номер имеет цифровой формат и наносится на передней металлической крышке извещателя гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра извещателя, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией извещателей не предусмотрена возможность нанесения знака поверки.
Пломбирование извещателей не предусмотрено. Конструкция обеспечивает ограничение доступа к частям извещателя, несущим первичную измерительную информацию.

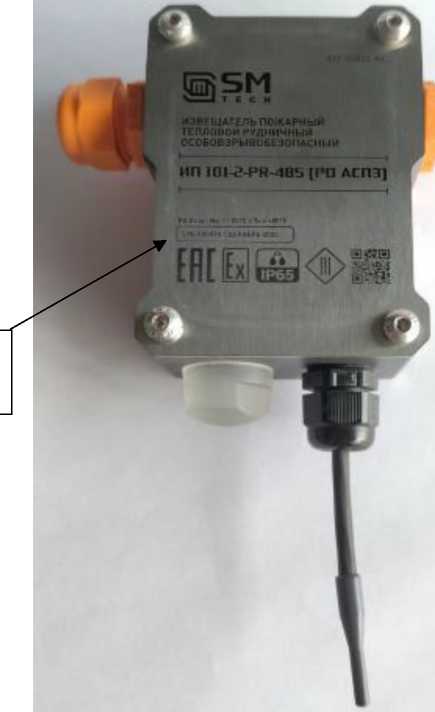

Общий вид извещателей с указанием места нанесения серийного номера приведен на рисунке 1.
Место нанесения серийного номера
Рисунок 1 - Общий вид извещателей с указанием места нанесения серийного номера
Программное обеспечение
Извещатели оснащены встроенным метрологически значимым программным обеспечением, предназначенным для обработки и отображения результатов измерений (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние ПО извещателей учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fi_485_IPT |
|
Номер версии (идентификационный номер) ПО |
300XX1) |
|
1) «XX» относится к метрологически незначимой части ПО и может принимать значения от 1 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -20 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
± 0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры, °C |
от -30 до +95 |
|
Габаритные размеры без учета компьютера, мм, не более - ширина - высота - глубина |
140 240 55 |
|
Масса, кг, не более |
1 |
|
Напряжение питания постоянного тока, В |
от 7 до 20 |
|
Номинальное напряжение питания, В |
12 |
|
Потребляемая мощность, мВт, не более |
0,5 |
|
Максимальная мощность потребления, мВт |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха без конденсата, %, не более |
от -20 до +85 98 |
|
Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-2015 |
IP 65 |
|
Климатическое исполнение и категория по ГОСТ 15150-69 |
УХЛ5 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2012 (IEC60079 0:2004) |
РО Ex ia I Ma |
|
Проводной интерфейс |
RS-485 (1 канал) |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
60 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Извещатели пожарные тепловые рудничные особовзрывобезопасные |
ИП 101-2-PR-485 (РО АСПЗ) |
1 шт. |
|
Руководство по эксплуатации |
SM(АСПЗ)097.000.000.000РЭ |
1 экз.* |
|
Методика поверки |
- | |
|
Паспорт |
SM(АСПЗ)097.000.000.000ПС |
1 экз. |
* по требованию или в электронном виде
Сведения о методах измерений
приведены в пункте 1.3.2 «Принцип действия ИТП» руководства по эксплуатации SM(АСПЗ)097.000.000.000РЭ «Извещатели пожарные тепловые рудничные особовзрывобезопасные. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 2712 от 19.11.2024 Об утверждении Государственной поверочной схемы для средств измерений температуры
SM(ACn3)097.000.000.000Ty Извещатели пожарные тепловые рудничные особовзрывобезопасные. Технические условия
