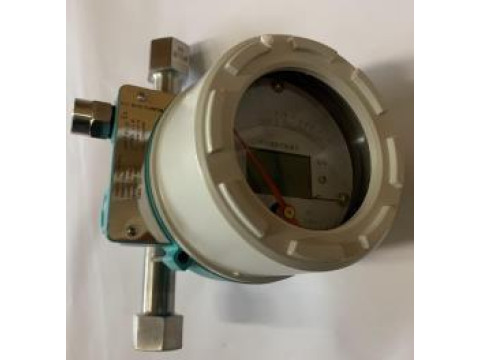

Ротаметры-расходомеры поплавковые с металлической трубкой PGR
| Номер в ГРСИ РФ: | 96067-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ПРОИЗВОДСТВЕННОЕ БЮРО ИНЖЕНЕРА ШАПИРО А.С."ЦЕНТРХЛОРРЕКОНСТРУКЦИЯ" (ПБ инженера Шапиро А.С. «ЦХР»), Белгородская обл., с. Таврово |
Ротаметры-расходомеры поплавковые с металлической трубкой PGR (далее - ротаметры) предназначены для измерения массового расхода газа (хлора, фреона), транспортируемого по напорному трубопроводу, и преобразования измеренных значений в унифицированный токовый выходной сигнал от 4 до 20 мА.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96067-25 | |||||||||
| Действует | по 07.08.2030 | |||||||||
| Наименование | Ротаметры-расходомеры поплавковые с металлической трубкой | |||||||||
| Модель | PGR | |||||||||
| Модификации |
PGR-Cl2 PGR-CCl2F2 |
|||||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 301c9973-7e58-662e-d077-4cc73ecc53ec | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПБ инженера Шапиро А.С. «ЦХР», РОССИЯ, No. 90 xinxin Rd, Fengdu Industrial Zone, Hangzhou, 311115
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0372.МП Инструкция Государственная система обеспечения единства измерений Ротаметры-расходомеры поплавковые с металлической трубкой PGR Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96067-25: Описание типа
2025-96067-25.pdf
Файл устарел
|
Скачать | 142.5 КБ | |
|
96067-25: Методика поверки
МЦКЛ.0372.МП
2025-mp96067-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96067-25: Описание типа
2025-96067-25-1.pdf
|
Скачать | 142.5 КБ | |
|
96067-25: Методика поверки
МЦКЛ.0372.МП
2025-mp96067-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Ротаметры-расходомеры поплавковые с металлической трубкой PGR (далее - ротаметры) предназначены для измерения массового расхода газа (хлора, фреона), транспортируемого по напорному трубопроводу, и преобразования измеренных значений в унифицированный токовый выходной сигнал от 4 до 20 мА.
Описание
Принцип действия ротаметров основан на восприятии поплавком, перемещающимся в ротаметрической трубке, динамического напора потока газа, проходящего вертикально по ротаметрической трубке.
В вертикальном измерительном конусе ротаметра находится измерительный элемент -поплавок, способный перемещаться вверх-вниз. Когда измеряемое вещество проходит через измерительный конус снизу вверх, поплавок под действием этого потока поднимается, при этом размер площади кольца между коническим поплавком и диафрагмой увеличивается до момента, когда вес поплавка, выталкивающая сила, действующая на поплавок и перепад давления на поплавке не уравновесятся. Каждому положению поплавка соответствует определенное значение объёмного расхода.
Ротаметры имеют стрелочное устройство отображения результатов измерений, отградуированное в единицах массового расхода измеряемой среды. Стрелочное устройство имеет датчики магнитного поля, на которые положение поплавка передаётся при помощи магнитов, расположенных в поплавке и на оси указательной стрелки.
Сигналы с датчиков магнитного поля преобразовываются для отображения на жидкокристаллическом дисплее и для формирования токового сигнала от 4 до 20 мА. Обработка и преобразование сигналов осуществляется аппаратно. Программное обеспечение отсутствует.
Ротаметры выпускаются с резьбовым присоединением к трубопроводу.
Ротаметры выпускаются в двух модификациях, PGR-C12 и PGR-CC12F2, отличающихся параметрами измеряемой среды.
Общий вид модификаций ротаметров представлен на рисунке 1.

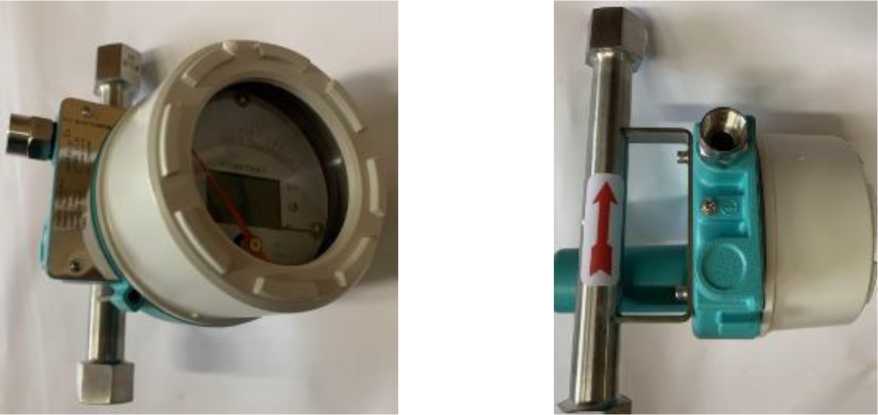

Рисунок 1 - Общий вид ротаметров
Серийный номер ротаметра состоит из буквы латинского алфавита и цифрового кода из арабских цифр. Серийный номер наносится типографским способом на циферблат прибора, как показано на рисунке 2, а также он наносится методом лазерной гравировки на металлическую пластину, как это показано на рисунке 3. Металлическая пластина с заводским номером крепится к корпусу ротаметра винтами, как это показано на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

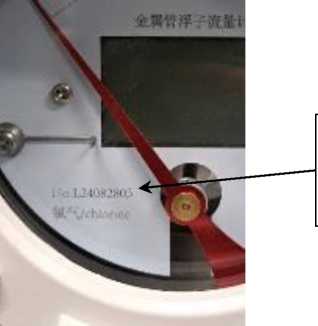

Рисунок 2 - Место нанесения заводского номера на циферблат
Место нанесения Место нанесения знака

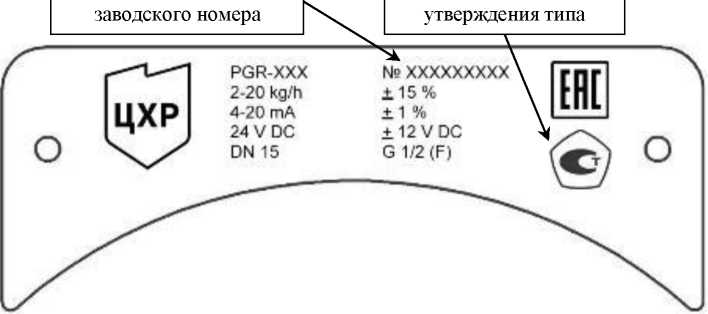

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа на пластину
Технические характеристики
Метрологические и технические характеристики ротаметров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
PGR-C12 |
PGR-CC12F2 | |
|
Измеряемая среда (газ) |
хлор |
фреон |
|
Диапазон измерений массового расхода измеряемой среды, кг/ч |
от 2 до 20 | |
|
Плотность измеряемой среды при температуре 0 °С и давлении 0,101325 МПа, кг/м3 |
3,214 |
1,486 |
|
Температура измеряемой среды в рабочих условиях, °С |
от 20 до 30 | |
|
Абсолютное давление измеряемой среды в рабочих условиях, МПа |
от 0,1 до 0,3 | |
|
Пределы допускаемой приведенной погрешности (к верхнему пределу диапазона измерений) по аналоговому и цифровому индикатору, % |
±15 | |
|
Пределы допускаемой приведенной погрешности преобразования массового расхода в значение выходного унифицированного аналогового сигнала постоянного тока, % |
±1 | |
|
Цена единицы младшего разряда ЖК-дисплея, кг/ч |
0,1 | |
|
Выходной сигнал, мА |
от 4 до 20 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условный диаметр, мм |
15 |
|
Максимально допустимое давление измеряемой среды, МПа |
1,6 |
|
Потеря давления, кПа, не более |
1,5 |
|
Материал корпуса |
нержавеющая сталь SS316 |
|
Монтажное положение корпуса |
вертикальное |
|
Монтажное соединение |
резьбовое G ^(F) |
|
Напряжение электропитания от сети постоянного тока, В |
24±12 |
|
Температура окружающей среды, °С |
от +5 до +40 |
|
Относительная влажность окружающей среды при температуре плюс 35 °С, % не более |
80 |
|
Масса, кг, не более |
3 |
|
Габаритные размеры (длина х ширина х глубина), не более |
265х164х205 |
Знак утверждения типа
наносится на металлическую пластину, расположенную на корпусе ротаметра, как это показано на рисунке 3.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр-расходомер поплавковый с металлической трубкой |
PGR-C12 или PGR-CC12F2 |
1 шт. |
|
Паспорт / Руководство по эксплуатации |
ЦХР PGR-C12 ПС/РЭ или ЦХР PGR-CC12F2 ПС/РЭ |
1 экз. |
Сведения о методах измерений
приведены в приложении А «Градуировочная таблица и методика измерений» паспорта / руководства по эксплуатации.
Нормативные документы
Приказ Федерального агенства по техническому регулированию и метрологии (Росстандарт) от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ТУ 26.51.52-001-68249567-2024 «Ротаметр-расходомер поплавковый с металлической трубкой PGR. Технические условия».
