Антенны измерительные электрического поля П6- 120М
| Номер в ГРСИ РФ: | 96068-25 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ЗАО "СКАРД-Электроникс", г.Курск |
Антенны измерительные электрического поля П6-120М (далее по тексту - антенны) предназначены для измерений напряженности электрического поля в диапазоне частот от 8 кГц до 30 МГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96068-25 | ||||||
| Действует | по 07.08.2030 | ||||||
| Наименование | Антенны измерительные электрического поля | ||||||
| Модель | П6- 120М | ||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 609bad36-c60f-f44a-035a-1447213b47ef | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «СКАРД-Электроникс», РОССИЯ, 305021, г. Курск, ул. К. Маркса, д. 70Б
Поверка
| Методика поверки / информация о поверке |
КНПР.464631.008 МП МП Государственная система обеспечения единства измерений Антенны измерительные электрического поля П6-120М Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96068-25: Описание типа
2025-96068-25.pdf
Файл устарел
|
Скачать | 127.7 КБ | |
|
96068-25: Методика поверки
КНПР.464631.008 МП МП
2025-mp96068-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96068-25: Описание типа
2025-96068-25-1.pdf
|
Скачать | 127.7 КБ | |
|
96068-25: Методика поверки
КНПР.464631.008 МП МП
2025-mp96068-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Антенны измерительные электрического поля П6-120М (далее по тексту - антенны) предназначены для измерений напряженности электрического поля в диапазоне частот от 8 кГц до 30 МГц.
Описание
Антенны совместно с измерительными приемными устройствами применяются для измерений характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 8 кГц до 30 МГц. Антенны могут использоваться для работы в лабораторных, заводских и полевых условиях.
Принцип действия антенн основан на преобразовании наведенного в приемном штыре тока в соответствующее ему напряжение на выходе антенны. Активная часть антенн обеспечивает согласование импеданса приемного штыря с волновым сопротивлением выходного коаксиального разъема типа N с номинальным выходным сопротивлением 50 Ом.
Конструктивно антенны представляют собой штырь (далее по тексту - монополь) с квадратным противовесом, под которым располагается активная часть антенн и выходной разъем. Питание активной части антенн осуществляется от 6 аккумуляторных батарей, расположенных в аккумуляторном отсеке. Монополь, в зависимости от требований на условия испытаний в различных стандартах может иметь длину 1000 или 1040 мм над металлическим экраном (противовесом) 600х600мм. Металлический экран может быть изолирован или соединен с металлической поверхностью (столом) с помощью опциональной пластины 400х600 мм в соответствии с требованиями стандарта CISPR 25.

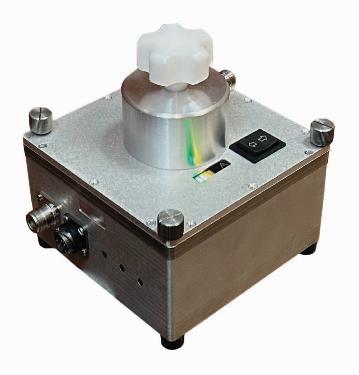

В комплекте с антенной поставляется калибровочное устройство, представляющее собой эквивалент антенны с активным резистором 50 Ом и емкостью конденсатора 22 пФ. Калибровочное устройство экранирует точку подключения ко входу активной части, что позволяет проводить калибровку активной части антенны в условиях наличия поля помех.
Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий антенну, наносится на передний корпус блока усилителя антенны в цифровом формате в виде наклейки.
место нанесения знака поверки
место нанесения
заводского номера и наклейки «Знак
утверждения типа»

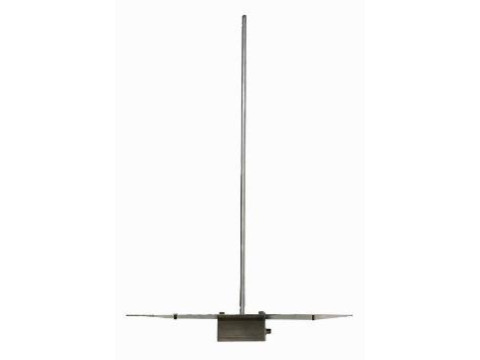

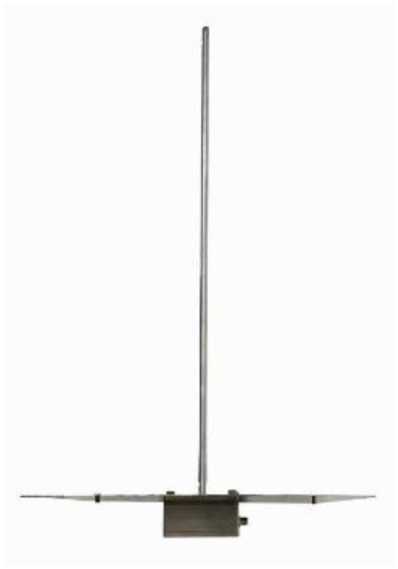

Рисунок 1 - Общий вид антенны
место для пломбировки от несанкционированного доступа
Рисунок 2 - Внешний вид антенны (блок усиления)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГц |
от 8 до 3 • 104 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1), не более |
35 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ |
±1,5 |
|
Коэффициент стоячей волны по напряжению на выходном разъёме антенны в активном режиме, не более |
2,0 |
|
Напряжение шумов (Um) активной части, не более: в диапазоне от 8 до 150 кГц (при полосе пропускания 200 Гц), дБмкВ в диапазоне свыше 150 кГц до 30000 кГц (при полосе пропускания 9 кГц), дБмкВ |
-10 0 |
|
Максимальная величина измеряемой напряженности поля |
3 В/м (130 дБмкВ/м) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
N (розетка) |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Напряжение аккумуляторного блока, В |
24±2 |
|
Габаритные размеры антенны (дхшхв), мм, не более: без противовеса с противовесом |
192x178x1150 600x600x1150 |
|
Масса, кг, не более: без противовеса с противовесом |
3,0 9,2 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре до +35°С, %, не более атмосферное давление, кПа |
от -10 до +50 98 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Антенна измерительная электрического поля П6-120М | ||
|
в составе: | ||
|
основание с активной частью |
КНПР464631.008 |
1 |
|
монополь |
КНПР.301422.034 |
1 |
|
удлинитель монополя 40 мм |
КНПР. 789169.005 |
1 |
|
Устройство калибровки П6-120м |
КНПР. 411135.002 |
1 |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Противовес 600x600 мм |
КНПР.301251.036 |
1 |
|
Диэлектрический штатив (тренога) |
КНПР.301554.014 |
1 |
|
Документация | ||
|
Формуляр |
КНПР464631.008 ФО |
1 экз. |
|
Руководство по эксплуатации |
КНПР464631.008 РЭ |
1 экз. |
|
Прочие изделия | ||
|
Зарядное устройство* |
- |
1 |
|
Элементы питания* |
- |
1 |
|
Дополнительный противовес* |
КНПР.301251.037 |
1 |
|
Кронштейн для крепления антенны* |
- |
1 |
|
Короб транспортировочный* |
- |
1 |
|
* - поставляется по согласованию с заказчиком. | ||
Сведения о методах измерений
приведены в части 7 «Порядок работы» КНПР.464631.008РЭ «Антенна измерительная электрического поля П6-120М. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений
напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
Антенна измерительная электрического поля П6-120М. Технические условия.
Другие Антенны измерительные
