Машина координатно-измерительная MMZ B 20 30 15
| Номер в ГРСИ РФ: | 96069-25 |
|---|---|
| Производитель / заявитель: | Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия |
Машина координатно-измерительная MMZ B 20 30 15(далее - КИМ), предназначена для измерений геометрических параметров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96069-25 | ||||||
| Наименование | Машина координатно-измерительная | ||||||
| Модель | MMZ B 20 30 15 | ||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7c673ffc-63c1-1b53-da88-e3936fc29858 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Carl Zeiss Industrielle Messtechnik GmbH, ГЕРМАНИЯ, Carl-Zeiss-Str. 4-54, D-73445 Oberkochen
Поверка
| Методика поверки / информация о поверке |
МП АПМ 18-24 Государственная система обеспечения единства измерений. Машина координатно-измерительная MMZ B 20 30 15. Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96069-25: Описание типа
2025-96069-25.pdf
Файл устарел
|
Скачать | 139.6 КБ | |
|
96069-25: Методика поверки
МП АПМ 18-24
2025-mp96069-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96069-25: Описание типа
2025-96069-25-1.pdf
|
Скачать | 139.6 КБ | |
|
96069-25: Методика поверки
МП АПМ 18-24
2025-mp96069-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Машина координатно-измерительная MMZ B 20 30 15(далее - КИМ), предназначена для измерений геометрических параметров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Описание
К настоящему типу относится машина координатно-измерительная MMZ B 20 30 15 с сер. № 136 542. Машина представляет собой электромеханическую конструкцию мостового типа. Главной осью КИМ является ось Y, конструктивно выполненная в виде двух направляющих балок, базирующихся на стойках. Базовой частью машины является портал (ось Х), по которому перемещается каретка (ось Z) с пинолью, несущей измерительную головку.
Станция обработки данных расположена за пределами рабочего пространства КИМ, справа или слева от передней части.
Принцип действия КИМ основан на считывании координат с осей X, Y, Z и последовательном измерении точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Для измерения детали ее размещают в рабочем пространстве КИМ. Измерение выполняется вручную через пульт управления или автоматически в режиме ЧПУ. При измерении КИМ регистрирует координаты отдельных точек поверхности детали при помощи измерительной головки и датчика. Собранная информация о точках передается в измерительное программное обеспечение (ПО) и анализируется с его помощью.
Пиноль КИМ оборудована моторизованной головкой PH10M, сканирующим датчиком Renishaw SP25M, а также щупами различных диаметров.
КИМ оборудована системой линейной тепловой компенсации, способной обнаруживать и компенсировать ошибки измерений, вызванные изменениями температуры оптических шкал и детали.
В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на одной из стоек КИМ.
Нанесение знака поверки на средство измерение не предусмотрено.
Общий вид КИМ представлен на рисунке 1, общий вид маркировочной наклейки представлен на рисунке 2.
Место расположения маркировочной наклейки

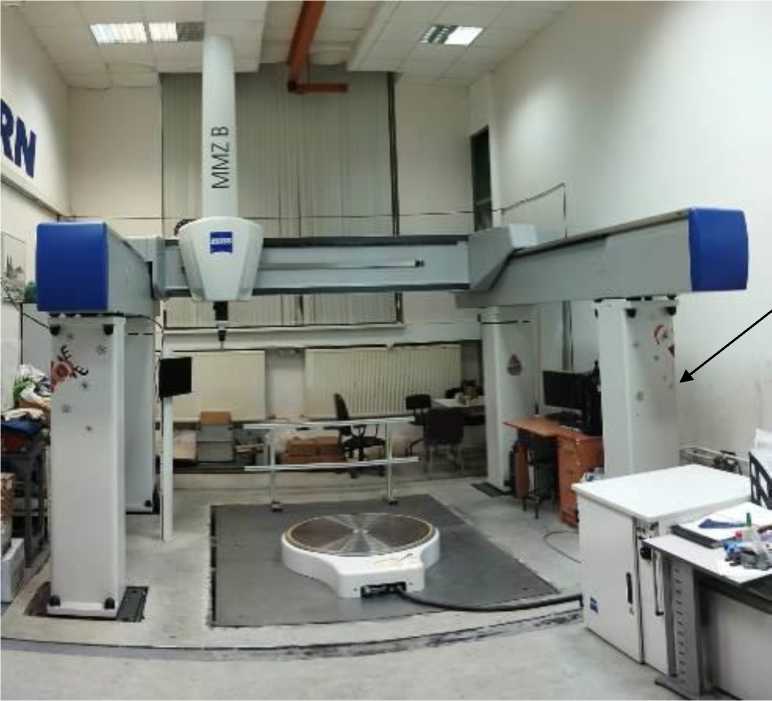

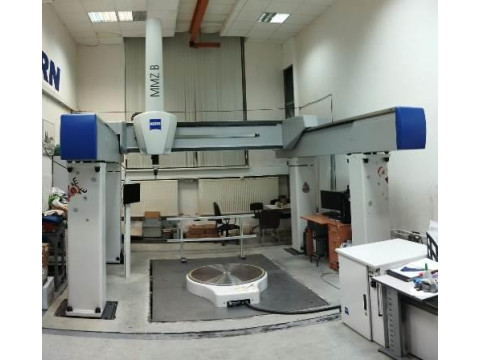

Рисунок 1 - Общий вид машины координатно-измерительной MMZ B 20 30 15
Место расположения серийного номера

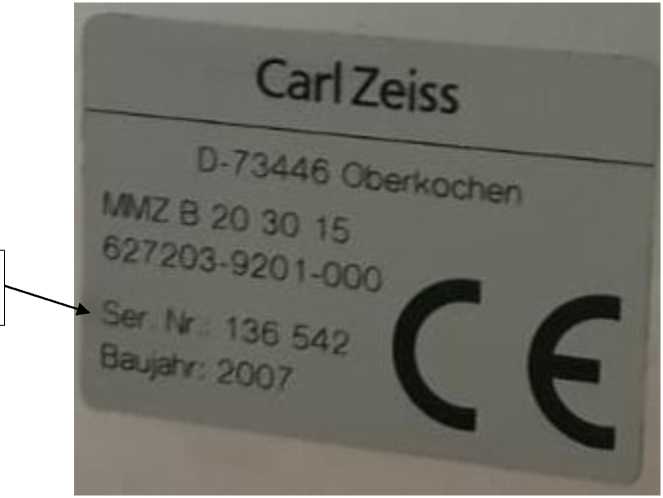

Рисунок 2 - Общий вид маркировочной наклейки
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО), «PC-DMIS», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PC-DMIS 2023.2 |
|
Номер версии (идентификационный номер ПО) |
не ниже 2023 |
|
Алгоритм вычисления цифрового идентификатора |
- |
Технические характеристики
Таблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм: по оси X по оси Y по оси Z |
от 0 до 2000 от 0 до 3000 от 0 до 1500 |
|
Пределы допускаемой основной абсолютной погрешности линейных измерений, MPEe, мкм |
±(4,0+L/200) |
|
Предел допускаемой абсолютной погрешности измерительной головки MPEp, мкм |
6,5 |
|
Примечание: где L - длина в мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +22 |
|
- допускаемое изменение температуры, °С, в течении: 1 часа |
1 |
|
24 часов |
2 |
|
- относительная влажность воздуха, %, не более |
70 |
|
Габаритные размеры, мм, не более: - длина |
4750 |
|
- ширина |
4154 |
|
- высота |
4487 |
|
Масса, кг, не более |
5600 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
MMZ B 20 30 15 |
1 шт. |
|
Контроллер для КИМ |
- |
1 шт. |
|
Контроллер для измерительной головки |
- |
1 шт. |
|
Джойстик |
- |
1 шт. |
|
Измерительная головка |
PH10M |
1 шт. |
|
Измерительный датчик |
Renishaw SP25 |
1 шт. |
|
Комплект щупов |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Калибровочная сфера |
- |
1 шт. |
|
Программное обеспечение с ключом |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя программным обеспечением |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Приведены в разделе 1.7 «Методика измерений» «Руководство по эксплуатации. Машина координатная измерительная MMZ B 20 30 15».
Нормативные документы
Приказ Росстандарта от «06» апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
Техническая документация «Машина координатная измерительная MMZ B 20 30 15».
