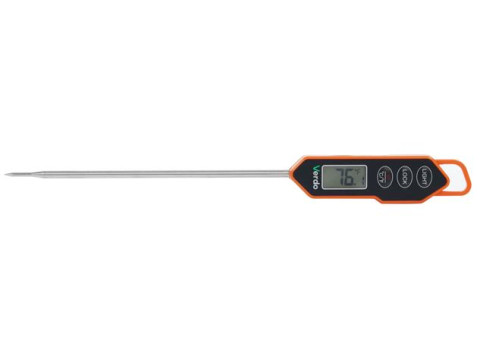

Термометры цифровые Verdo TF
| Номер в ГРСИ РФ: | 96070-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ITRONICS GROUP SHENZHEN ECARE ELECTRONICS CO., LTD, КИТАЙ |
Термометры цифровые Verdo TF (далее - термометры) предназначены для измерений температуры различных сред, не агрессивных к материалу оболочки защитной арматуры.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96070-25 | |||||||||||||||||||||||||||
| Действует | по 07.08.2030 | |||||||||||||||||||||||||||
| Наименование | Термометры цифровые | |||||||||||||||||||||||||||
| Модель | Verdo TF | |||||||||||||||||||||||||||
| Модификации |
Verdo TF1101 Verdo TF1102 Verdo TF1201 Verdo TF1202 Verdo TF1203 Verdo TF1204 Verdo TF1301 Verdo TF1401 |
|||||||||||||||||||||||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c79ee846-1ad5-e14e-ea82-b0421ab148e3 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ITRONICS GROUP SHENZHEN ECARE ELECTRONICS CO., LTD, КИТАЙ, 518000, 5F, B Building, Huali Industrial Area, Yu’an 2RD, Bao an, Shenzhen
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0005-2025 МП Государственная система обеспечения единства измерений Термометры цифровые Verdo TF Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 99 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 27.12.2025 |
Поверители
Скачать
|
96070-25: Описание типа
2025-96070-25.pdf
Файл устарел
|
Скачать | 234 КБ | |
|
96070-25: Методика поверки
РВНЕ.0005-2025 МП
2025-mp96070-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96070-25: Описание типа
2025-96070-25-1.pdf
|
Скачать | 234 КБ | |
|
96070-25: Методика поверки
РВНЕ.0005-2025 МП
2025-mp96070-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Термометры цифровые Verdo TF (далее - термометры) предназначены для измерений температуры различных сред, не агрессивных к материалу оболочки защитной арматуры.
Описание
Принцип действия термометров основан на преобразовании значений сопротивления постоянному току, измеренных первичным измерительным преобразователем температуры (далее - ПИП), в значение измеряемой температуры, отображаемой на встроенном жидкокристаллическом индикаторе (далее - ЖКИ).
Конструктивно термометры состоят из ПИП, которые преобразуют температуру измеряемой среды в сопротивление постоянному току, вторичного измерительного преобразователя (далее - ВИП), состоящего из микропроцессора, преобразующего измеренное сопротивление постоянному току в значение температуры и встроенного ЖКИ, отображающего измеренное значение температуры.
Термометры выпускают в следующих модификациях Verdo TF1101, Verdo TF1102, Verdo TF1201, Verdo TF1202, Verdo TF1203, Verdo TF1204, Verdo TF1301, Verdo TF1401, отличающихся метрологическими характеристиками и конструктивным исполнением.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид термометров с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунках 1 и 2. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом термометров. Нанесение знака поверки на термометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) термометров не предусмотрено.
Цветовая гамма корпуса термометров может быть изменена по решению изготовителя в одностороннем порядке.
Корпуса ВИП термометров изготавливают из пластика, ПИП из металла, окрашиваемых в цвета, которые определяет изготовитель.

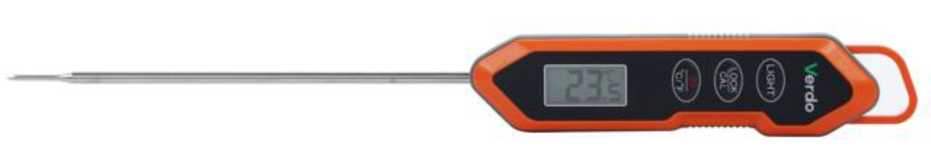

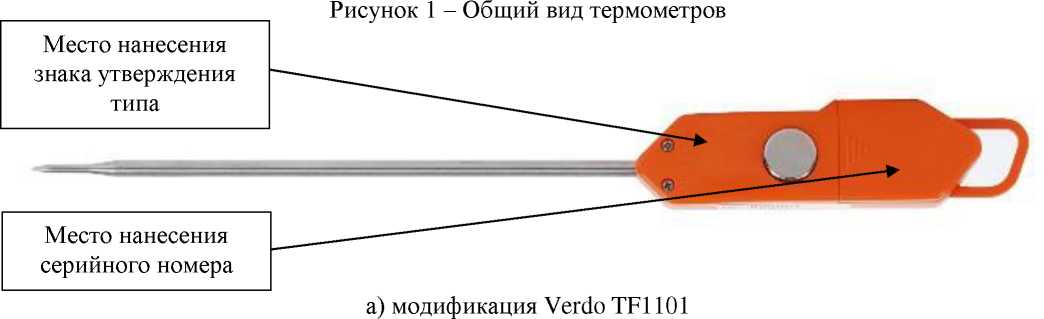

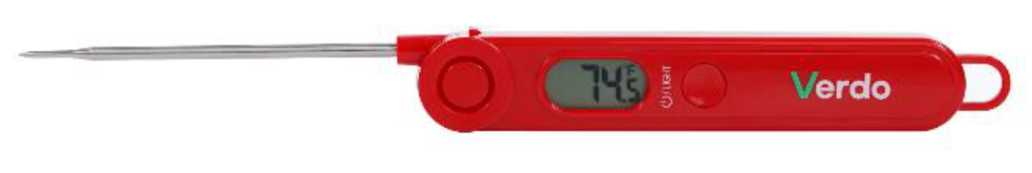

а) модификация Verdo TF1101

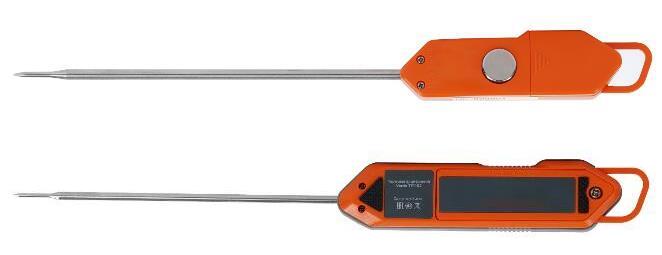

б) модификация Verdo TF1102

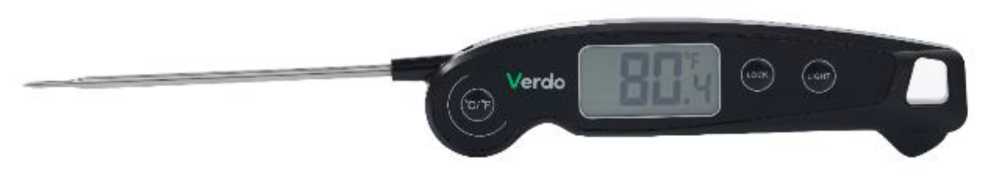

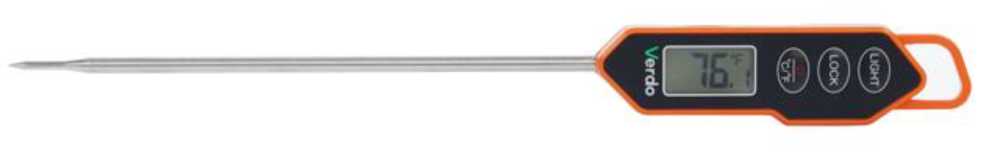

в) модификация Verdo TF1201

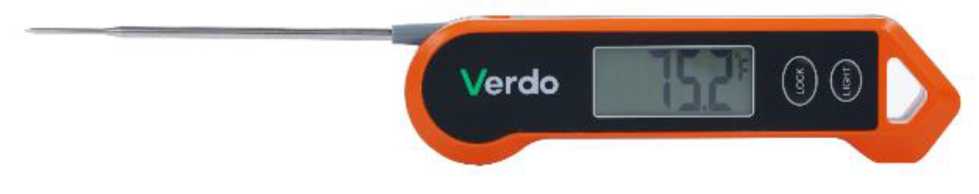

г) модификация Verdo TF1202

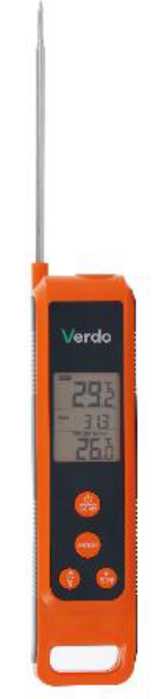

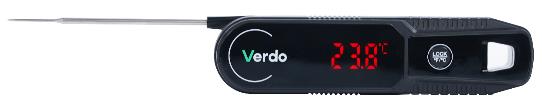

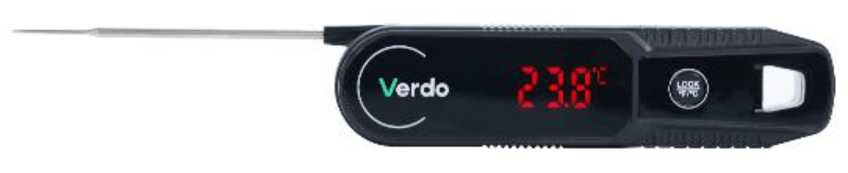

д) модификация Verdo TF1203

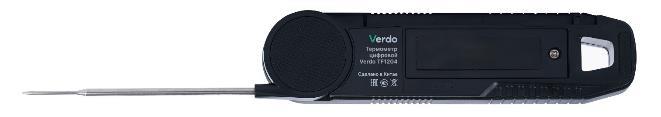

е) модификация Verdo TF1204

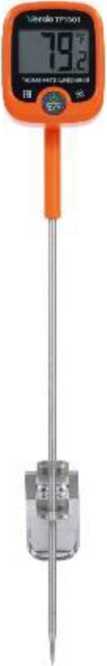

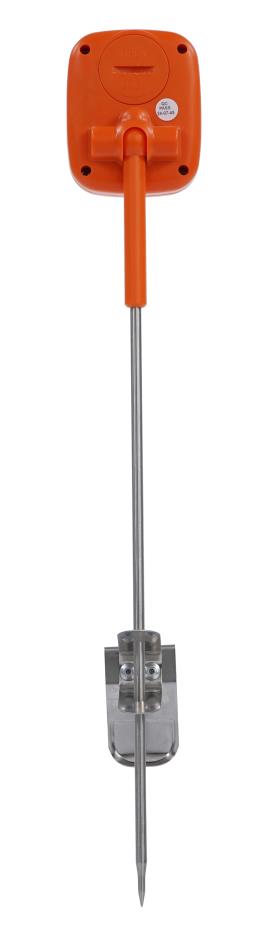

ж) модификация Verdo TF1301
з) модификация Verdo TF1401

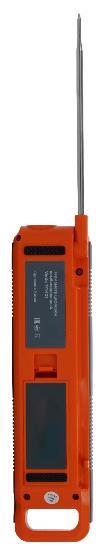

б) модификация Verdo TF1102
Место нанесения знака утверждения
г) модификация Verdo TF1202
Место нанесения серийного номера
Место нанесения знака утверждения
д) модификация Verdo TF1203
Место нанесения серийного номера
Место нанесения
знака утверждения
Место нанесения серийного номера
е) модификация Verdo TF1204
Место нанесения знака утверждения типа
Место нанесения серийного номера
Место нанесения знака утверждения типа
ж) модификация Verdo TF1301
з) модификация Verdo TF1401

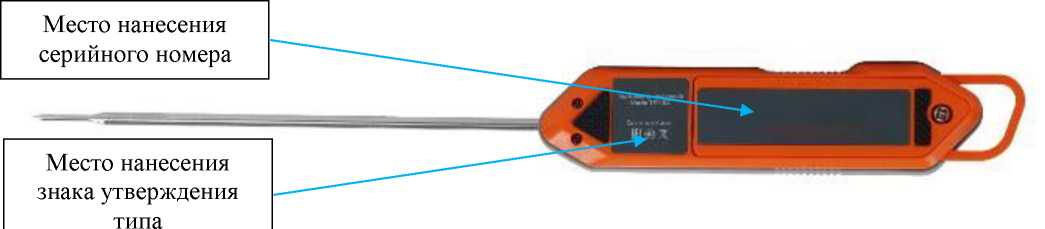

Рисунок 2 - Общий вид термометров с указанием места нанесения знака утверждения типа и места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) термометров состоит из встроенного ПО.
Конструкция термометров исключает возможность несанкционированного влияния на ПО и измерительную информацию, ПО устанавливается на предприятии-изготовителе.
ПО является метрологически значимым.
Метрологические характеристики термометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО термометров отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С |
от -30,0 до +200,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификаций TF1101, TF1102 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,5 |
|
- св. 0,0 до +100,0 включ. |
±0,5 |
|
- св. +100,0 до +200,0 включ. |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификации TF1201 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,5 |
|
- св. 0,0 до +100,0 включ. |
±0,5 |
|
- св. +100,0 до +200,0 включ. |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификации TF1202 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,0 |
|
- св. 0,0 до +100,0 включ. |
±1,0 |
|
- св. +100,0 до +200,0 включ. |
±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификации TF1203 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,0 |
|
- св. 0,0 до +100,0 включ. |
±0,5 |
|
- св. +100,0 до +200,0 включ. |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификации TF1204 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,0 |
|
- св. 0,0 до +100,0 включ. |
±0,5 |
|
- св. +100,0 до +200,0 включ. |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификации TF1301 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,5 |
|
- св. 0,0 до +100,0 включ. |
±0,5 |
|
- св. +100,0 до +200,0 включ. |
±1,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры для модификации TF1401 в поддиапазонах, °С: - от -30,0 до 0,0 включ. |
±1,5 |
|
- св. 0,0 до +100,0 включ. |
±0,5 |
|
- св. +100,0 до +200,0 включ. |
±1,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения питания постоянного тока | |
|
для модификации, В: | |
|
- TF1101 (элемент питания - батарея CR2032) |
3,0 |
|
- TF1102 (элемент питания - батарея ААА) |
1,5 |
|
- TF1201 (элемент питания - батарея ААА) |
1,5 |
|
- TF1202 (элемент питания - батарея ААА) |
1,5 |
|
- TF1203 (элемент питания - батарея ААА) |
1,5 |
|
- TF1204 (элемент питания - батарея ААА) |
1,5 |
|
- TF1301 (элемент питания - батарея LR44) |
3,0 |
|
- TF1401 (элемент питания - 2 батареи ААА) |
1,5 |
|
Габаритные размеры (длинахширинахглубина) для | |
|
модификации, мм, не более: | |
|
- TF1101 |
230x25x15 |
|
- TF1102 |
270x30x20 |
|
- TF1201 |
260x25x17 |
|
- TF1202 |
270x45x23 |
|
- TF1203 |
280x40x22 |
|
- TF1204 |
280x45x22 |
|
- TF1301 |
310x55x40 |
|
- TF1401 |
280x45x25 |
|
Масса, кг, не более |
1,0 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометры цифровые Verdo TF |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.2 для модификации TF1203, разделе 4 для модификаций TF1101, TF1102, TF1202, TF1204, разделе 5 для модификаций TF1201, TF1301, TF1401 «Методы измерений» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
«Термометры цифровые Verdo TF. Стандарт предприятия».
