Анализаторы кислорода, азота и водорода KEGUO

Назначение

Анализаторы кислорода, азота и водорода KEGUO (далее - анализаторы) предназначены для измерений содержания кислорода, азота и водорода в металлах, сплавах, и других твердых материалах.

Описание

Принцип действия анализаторов основан на восстановительном плавлении образца в импульсной печи сопротивления в токе инертного газа и последующем определении содержания газообразного кислорода методом инфракрасной спектроскопии, газообразного азота методом сравнения теплопроводностей газов и газообразного водорода методом инфракрасной спектроскопии или методом сравнения теплопроводностей газов.

Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из аналитического блока, электронных весов, компьютера, принтера. Аналитический блок включает в себя печь импульсного горения, инфракрасный детектор газа, датчик теплопроводности и систему газового тракта.

Анализаторы выпускаются в 7 моделях: ONH-506, ONH-500, ON-500, O-500, N-500, H-500, HR-500, отличающихся конструкцией, метрологическими и техническими характеристиками.

Навеска анализируемого образца (в диапазоне от 0,01 до 1,5 г) с модификатором (например, флюсом) в графитовом тигле помещается в импульсную печь для плавления в токе предварительно очищенного инертного газа-носителя. При нагреве температура графитового тигля достигает 2000-3000 °С.

Для анализаторов ONH-506, ON-500, O-500, N-500, HR-500 используется газ-носитель гелий. Азот и водород в образце высвобождаются и улетучиваются в виде молекул азота и водорода, в то же время кислород соединяется с углеродом графитового тигля, образуя CO. Далее смешанный газ направляется в инфракрасный детектор для определения кислорода как CO. Затем, при помощи оксида меди, CO окисляется до CO2, H2 превращается в H2O, а азот не вступает в реакцию. Газы поступают обратно в инфракрасный детектор, где водород измеряется как H2O. Концентрация CO2 и H2O рассчитывается путем измерения интенсивности инфракрасного света при поглощении ИК излучения газами CO2 и H2O, а массовая доля кислорода в измеряемом образце определяется расчетным методом. Далее CO2 и H2O в смешанном газе абсорбируются при помощи гидроксида натрия и перхлората магния, оставшийся газообразный азот в токе газа-носителя гелия попадает в детектор теплопроводности. Азот определяется методом сравнения теплопроводности газов. При анализе только кислорода допускается использовать любой инертный газ, в том числе аргон.

Для анализаторов ONH-500 и H-500 в случае анализа водорода используется газ-носитель азот, таким образом определение содержания водорода в этих анализаторах проходит методом сравнения теплопроводностей газов. При плавлении пробы из образца выделяются азот и водород в виде молекул, а кислород образует CO при взаимодействии с графитовым тиглем. Выделившиеся газы проходят через реагент Шутце, CO превращается в CO2, но H2 не окисляется в воду. CO2 поглощается гидроксидом натрия, а оставшийся водород измеряется с помощью ячейки теплопроводности в токе газа-носителя азота.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером располагается на передней стенке анализаторов. Серийный номер имеет буквенно-цифровой формат, наносится методом типографской печати. Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

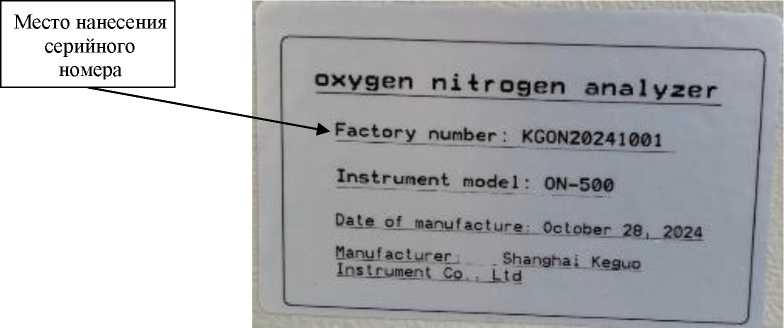

Рисунок 2 - Место нанесения серийного номера на анализаторы кислорода, азота и водорода KEGUO

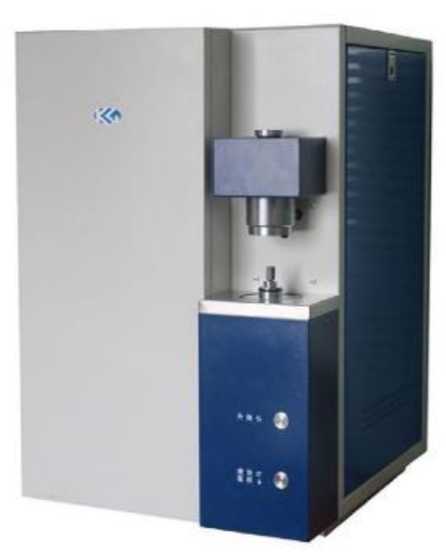

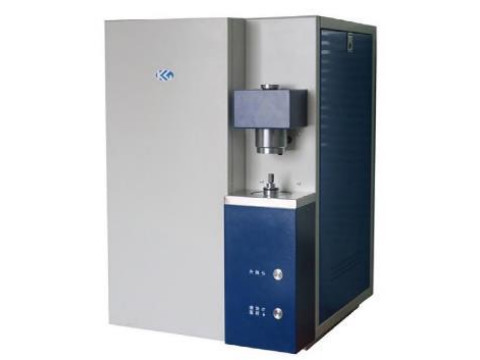

Рисунок 1 - Общий вид анализаторов кислорода, азота и водорода KEGUO

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО) на внешнем управляющем компьютере, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять полученные результаты измерения, передавать полученные результаты на принтер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

1) Значение установлено для массовой доли не ниже, чем 0,001 % для кислорода и азота и не ниже, чем 0,0005 % для водорода.

Таблица 3 - Основные технические характеристики

1) Установлен для массы навески 1 г. Возможно расширение верхней точки диапазона до 100 % при уменьшении массы навески до 20 мг (для кислорода и азота) и до 10 % при уменьшении массы навески до 10 мг (для водорода).

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Принцип анализа и настройка параметров» руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

Техническая документация Shanghai Keguo Instrument Co., Ltd, Китай.
