Титраторы MT Measurement

Назначение

Титраторы MT Measurement (далее - титраторы) предназначены для измерения содержания компонентов в водных и неводных растворах кислот, оснований, солей и органических соединений на основании реакций нейтрализации, осаждения, окисления-восстановления, комплексообразования, а также для измерения содержания воды в жидкостях и газах, не взаимодействующих с реактивом Фишера, и в твердых веществах.

Описание

Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего от электродной системы, до достижения точки эквивалентности или заданного потенциала, или изменения цвета титруемого раствора. Определение содержания воды основано на методе Карла Фишера (волюметрическое или кулонометрическое титрование).

Выпускаются следующие модификации титраторов: T-5; T-4; Т-3; Т-2; T-5C; T-5V; T-5VC; T-4C; T-4V; T-3C; T-3V, различающиеся по техническим и метрологическим характеристикам. С помощью титраторов модификаций T-5, T-4, T-3, T-2 проводят потенциометрическое титрование следующими методами:

- кислотно-основное титрование в водной и неводной среде;

- окислительно-восстановительное титрование;

- аргентометрическое титрование.

Титраторы модификации T-5 также могут применяться для титрования следующими методами:

- рН-статирование;

- фотометрическое титрование (с индикацией окончания титрования по изменению окраски).

С помощью титраторов модификаций T-5C, T-5V, T-5VC, T-4C, T-4V, T-3C, T-3V проводят волюметрическое или кулонометрическое титрование по методу Карла Фишера.

Титраторы модификаций T-5, T-4, T-3 конструктивно состоят из блока управления, бюретки, стенда для титрования или автоматического устройства для подачи образцов, измерительных электродов. Для титраторов модификации Т-5 есть возможность подключения дополнительных модулей, которые позволяют проводить фотометрическое, вольтамперометрическое и кондуктометрическое титрование. Титраторы модификации T-2 состоят из блока управления, стенда для титрования, измерительных электродов.

Титраторы модификаций T-5, T-4, T-3, Т-2 управляются при помощи встроенного программного обеспечения, дополнительно титраторы можно подключать к компактному принтеру, компьютеру. Титраторы модификации T-5 можно подключать к модулю для дозирования и титрования образцов. Блок управления осуществляет управление процессом титрования, выбор метода титрования, отображение результатов, хранение информации

Всего листов 9 и вывод информации на принтер или компьютер, управление внешними устройствами. Управление титратором осуществляется с сенсорного экрана или с внешнего персонального компьютера с установленным программным обеспечением. На экран (дисплей компьютера) выводятся кривые титрования, измеренные значения потенциала, pH, показания температуры и время анализа. Передача данных на принтер и подключение к компьютеру осуществляется через встроенный интерфейс USB или RS-232.

Титраторы модификаций T-5C, T-5V, T-5VC, T-4C, T-4V, T-3C, T-3V конструктивно состоят из блока управления, измерительной ячейки с электродами и блока слива образцов и фиксации бутылей, дополнительно титраторы могут оснащаться автоматическим устройством для подачи образцов. Содержание воды в пробе определяется либо после непосредственного введения жидкой, твердой или газообразной пробы в титратор, либо после предварительного испарения воды из образца с помощью внешней печи-испарителя.

Модификации титраторов T-5C, T-4C, T-3C представляют собой кулонометрические титраторы; модификации T-5V, T-4V, T-3V - волюметрические титраторы; модификация T-5VC позволяет реализовать как волюметрический, так и кулонометрический методы. Передача данных на принтер и подключение к компьютеру осуществляется через встроенный интерфейс USB или RS-232.

Титраторы модификаций T-5C, T-5V, T-5VC, T-4C, T-4V, T-3C, T-3V управляются при помощи встроенного программного обеспечения, дополнительно титраторы можно подключать к компактному принтеру, компьютеру.

Титраторы комплектуются измерительными электродами, перечень электродов приведён в таблице 7. В качестве электродов для потенциометрического титрования используются электродные пары или комбинированные электроды.

Для волюметрического измерения содержания воды по Карлу Фишеру (модификации T-5V, T-4V, T-3V; T-5VC) используют двойной платиновый электрод.

Для кулонометрического измерения содержания воды по Карлу Фишеру (модификации T-5C, T-4C, T-3C, T-5VC) используют двойной платиновый индикаторный электрод и генерирующий электрод с (или без) диафрагмой.

Общий вид титраторов представлен на рисунках 1-4. На лицевой панели блока управления нанесены наименование титратора и название модификации, места нанесения указаны на рисунках 1-4 стрелками. Маркировочная табличка (шильдик) расположена на задней стенке или на нижней панели блока управления титратора. Шильдик содержит следующую информацию: наименование модификации, серийный номер, название изготовителя, знак утверждения типа. Серийные номера имеют буквенно-цифровой или цифровой формат и наносятся на шильдик типографским способом. Вид шильдиков представлен на рисунке 5. Нанесение знака поверки на титраторы не предусмотрено.

Пломбирование титраторов изготовителем не предусмотрено.

Наименование модификации и обозначение типа титраторов

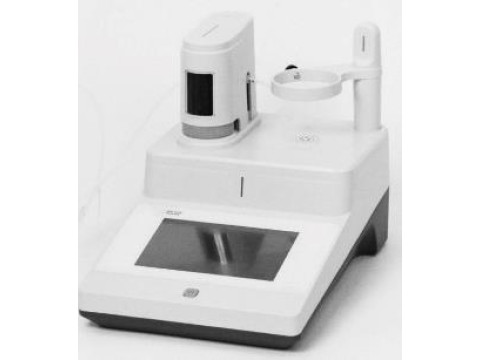

Рисунок 1 - Общий вид титраторов MT Measurement модификаций Т-5, Т-4, Т-3

Наименование модификации и обозначение типа титраторов

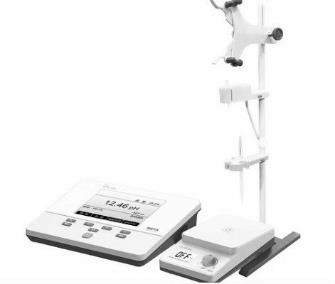

Рисунок 2 - Общий вид титратора MT Measurement модификации Т-2

Наименование модификации и обозначение типа титраторов

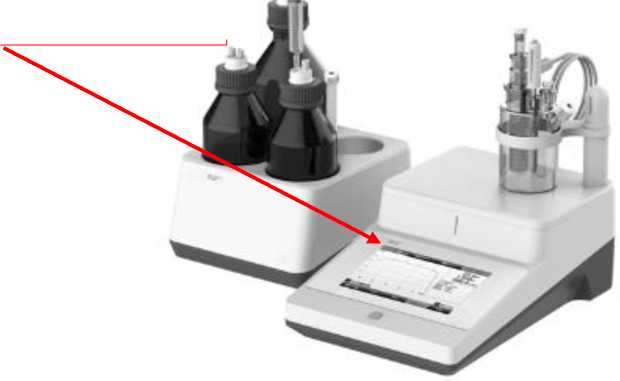

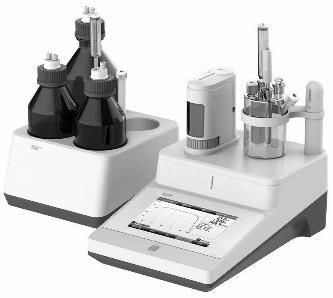

Рисунок 3 - Общий вид титраторов MT Measurement модификаций T-5V, T-5VC, T-4V, T-3V

Наименование модификации и обозначение типа титраторов

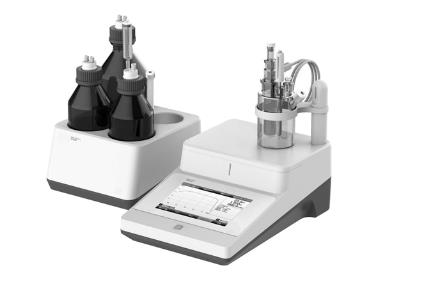

Рисунок 4 - Общий вид титраторов MT Measurement модификаций T-5C, T-4C, T-3C

Титратор МГ Measurement ■

М0ДТ5         МТ

н                             Mwaurmen

Напряжение: 100-240В www.mt-cis.ru

Сер.номер 64310000124020001

Рисунок 5 - Шильдик титратора MT Measurement

Программное обеспечение

Титраторы оснащены встроенным программным обеспечением (далее - ПО), предназначенным для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа. Данное ПО не может быть выделено как самостоятельный объект.

Метрологически значимая часть встроенного ПО имеет защиту внутренней программы от доступа и модернизации. Регулировочные настройки встроенного ПО устанавливаются при производстве и не могут быть изменены в дальнейшем. Влияние встроенного ПО на метрологические характеристики титраторов учтено при нормировании их характеристик. Также титраторы могут оснащаться внешним метрологически незначимым ПО, выполняющим функции сбора и хранения информации.

Титраторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификация ПО проводится по номеру версии (таблица 1).

Таблица 1 - Идентификационные данные ПО

* где «х» не относится к метрологически значимой части и состоит из комбинации цифр и/или букв латинского алфавита от одного до десяти знаков.

Технические характеристики

Метрологические характеристики титраторов представлены в таблице 2, технические характеристики представлены в таблице 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

1) В диапазоне температуры окружающей среды от +15 °С до +25 °С.

2) Нормы установлены для стандартного образца состава калия фталевокислого кислого

(бифталата калия), ГСО 2216-81.

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Таблица 5 - Условия эксплуатации титраторов

Знак утверждения типа

наносится на шильдик с серийным номером на задней стенке или нижней панели основного блока управления титратора типографским способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность титраторов

Таблица 7 - Перечень измерительных электродов титраторов

Продолжение таблицы 7

* X может принимать любые численные значения (например, 1, 2, 3, 4 и т.д) и относится к внутренней кодировке изготовителя.

Сведения о методах измерений

приведены в разделе 2.2 «Методы титрования» Руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулирования и метрологии от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 04 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».

ТУ 26.51.5-021-45862615-2024 «Титраторы MT Measurement. Технические условия».
