Анализаторы кислорода, азота и водорода ONH-800

Назначение

Анализаторы кислорода, азота и водорода ONH-800 (далее - анализаторы) предназначены для измерений содержания кислорода, азота и водорода в твёрдых веществах и материалах.

Описание

Принцип действия анализаторов основан на сжигании навески образца в потоке инертного газа (гелий) с последующим анализом образующихся газообразных продуктов горения. Определение содержания кислорода и водорода происходит методом инфракрасной спектроскопии, а азота - методом сравнения теплопроводностей.

Анализатор имеет импульсную печь для нагрева графитового тигля таким образом, что температура графитового тигля достигает 2000-3000 C. Азот и водород в образце высвобождаются и улетучиваются в виде молекул азота и водорода, в то же время кислород соединяется с углеродом графитового тигля, образуя CO. Далее смешанный газ направляется в инфракрасный детектор для определения кислорода как CO. Затем, при помощи оксида меди, CO окисляется до CO2, H2 превращается в H2O, а азот не вступает в реакцию. Газы поступают в инфракрасный детектор, где водород измеряется как H2O. Концентрация CO2 и H2O рассчитывается путем измерения интенсивности инфракрасного света при поглощении ИК излучения газами CO2 и H2O, а массовая доля кислорода в измеряемом образце определяется расчетным методом. Далее CO2 и H2O в смешанном газе абсорбируются при помощи гидроксида натрия и перхлората магния, оставшийся газообразный азот в токе газа-носителя гелия попадает в детектор теплопроводности. Азот определяется методом сравнения теплопроводности газов. Результаты анализа выдаются с помощью компьютерной обработки данных.

Конструктивно анализаторы выполнены в виде стационарных приборов и состоят из электронных весов, узла анализа (включает в себя печь импульсного горения, инфракрасный детектор газа, датчик теплопроводности и систему газового тракта), компьютера и принтера.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером, обозначением типа анализатора располагается на задней панели. Серийный номер имеет цифровой или буквенно-цифровой формат, наносится методом лазерной печати. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализатора представлен на рисунке 1. Место нанесения серийного номера на анализатор представлено на рисунке 2.

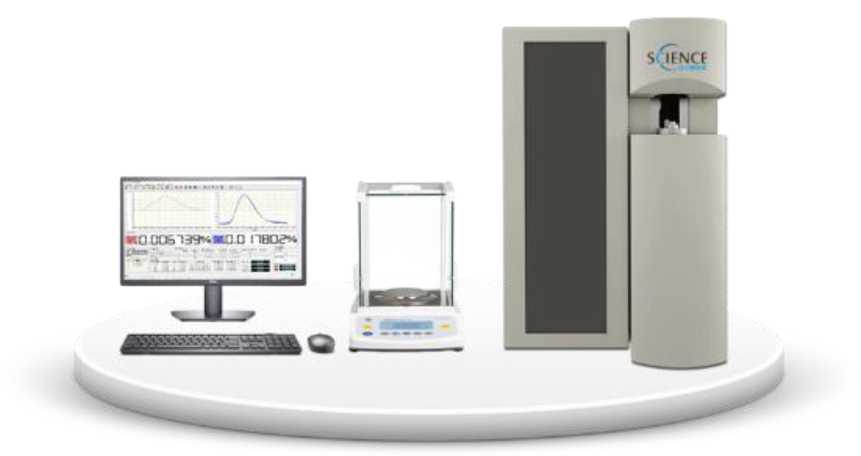

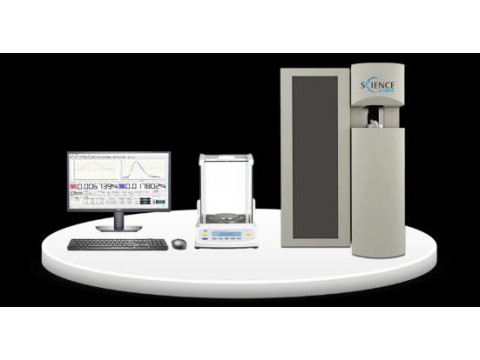

Рисунок 1 - Общий вид анализаторов кислорода, азота и водорода ONH-800

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на анализаторы кислорода, азота и водорода ONH-800

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять настройку параметров анализа, контроль и сбор данных во время процесса измерений, обрабатывать и сохранять полученные результаты измерений, проводить их статистическую обработку, архивирование, а также передавать результаты измерений на принтер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3.5.1.1 «Меню «Системные функции» руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2605 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах»;

Техническая документация «SiChuan Syens Instrument Co., LTD.», Китай.
