Трансформаторы тока SBL 0.8H
| Номер в ГРСИ РФ: | 96082-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
|
96082-25: Описание типа
2025-96082-25-1.pdf
|
Скачать | 111.3 КБ |
Трансформаторы тока SBL 0.8H (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96082-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | SBL 0.8H | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1622 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c8e8064c-0398-8a49-da32-70ee0388c389 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Siemens AG, ГЕРМАНИЯ, Wernerwerkdamm 5, 13629 Berlin
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 66 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96082-25: Описание типа
2025-96082-25.pdf
Файл устарел
|
Скачать | 111.3 КБ | |
|
96082-25: Описание типа
2025-96082-25-1.pdf
|
Скачать | 111.3 КБ |
Описание типа
Назначение
Трансформаторы тока SBL 0.8H (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока SBL 0.8Н монтируются снаружи на высоковольтных вводах элегазовых выключателей, без разборки вводов. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащищенный корпус. Первичной обмоткой трансформатора является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Все трансформаторы тока выполняются с вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя.
К трансформаторам тока данного типа относятся трансформаторы тока с заводскими номерами: 08/35106917А; 08/35106917В; 08/35106917С; 08/35106918А; 08/35106918В; 08/35106918С; 08/35106919А; 08/35106919В; 08/35106919С; 08/35106920А; 08/35106920В;
08/35106920С; 08/35106921А; 08/35106921В; 08/35106921С; 08/35106922А; 08/35106922В;
08/35106922С; 08/35106923А; 08/35106923В; 08/35106923С; 08/35106924А; 08/35106924В;
08/35106924С; 08/35106925А; 08/35106925В; 08/35106925С; 08/35106926А; 08/35106926В;
08/35106926С; 11/35124243А; 11/35124243В; 11/35124243С.
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения методом шелкографии. Табличка закреплена на внутренней дверце шкафа вторичных цепей.

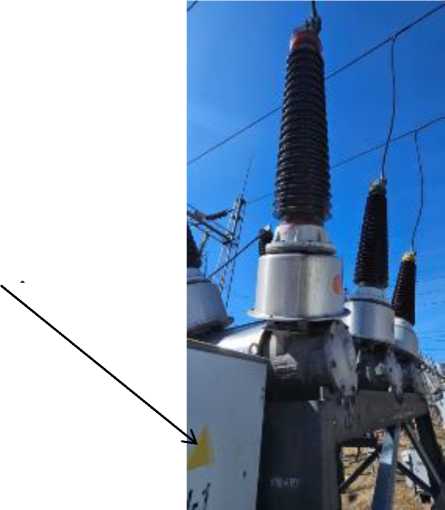

Общий вид трансформаторов тока с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид трансформатора тока с указанием места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для зав. № | ||||||
|
1 |
2 | ||||||
|
08/35106920А; 08/35106920В; 08/35106920С; 08/35106919А; 08/35106919В; 08/35106919С; 08/35106921А; 08/35106921В; 08/35106921С; 08/35106918А; 08/35106918В; 08/35106918С; 08/35106917А; 08/35106917В; 08/35106917С; 08/35106923А; 08/35106923В; 08/35106923С; 08/35106925А; 08/35106925В; 08/35106925С; 08/35106922А; 08/35106922В; 08/35106922С; 08/35106924А; 08/35106924В; 08/35106924С; 08/35106926А; 08/35106926В; 08/35106926С |
11/35124243А; 11/35124243В; 11/35124243С | ||||||
|
Номинальное напряжение, кВ |
110 |
110 | |||||
|
Номинальный первичный ток, А |
2000 |
1000 |
600 |
200 0 |
100 0 |
600 | |
|
Номинальный вторичный ток, А |
5 |
5 | |||||
|
Класс точности обмотки измерений по ГОСТ 7746-2015 |
0,5S |
0,5S | |||||
|
Номинальная вторичная нагрузка обмоток, ВА |
60 |
30 |
20 |
25 | |||
|
Номинальная частота переменного тока, Гц |
50 |
50 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
SBL 0.8H |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
Приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 г. № 1491 « Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Другие Трансформаторы
