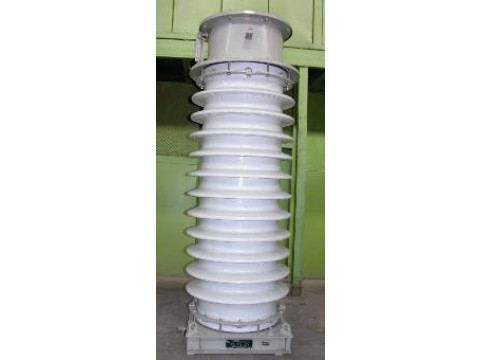

Трансформаторы напряжения НКФ-110-II-У1
| Номер в ГРСИ РФ: | 96083-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
96083-25: Описание типа
2025-96083-25.pdf
|
Скачать | 101.9 КБ |
Трансформаторы напряжения НКФ-110-11-У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96083-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | НКФ-110-II-У1 | |||||||||||||||||||||
| Приказы |
№1622 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 766be266-24df-1434-a871-0280f2cd1dee | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ОАО «ЗЗВА», УКРАИНА, 69069, Украина, г. Запорожье, Днепропетровское ш., д. 13
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96083-25: Описание типа
2025-96083-25.pdf
|
Скачать | 101.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ-110-11-У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Трансформаторы являются - однофазными, индуктивными, масляными, наружной установки в фарфоровой покрышке.
Трансформаторы выполнены в виде опорной конструкции в едином блоке.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в фарфоровой покрышке, заполненной трансформаторным маслом и установленной на основание.
Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании.
На основании каждого трансформатора размещена информационная табличка с указанием технических данных и заводских номеров в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводские номера наносится на табличку технических данных трансформатора ударным способом.
На трансформаторах пломбируются один верхний и один нижний болт, крепящих фланцы к покрышке, для предотвращения несанкционированного доступа к внутренним элементам.
К трансформаторам данного типа относятся трансформаторы напряжения НКФ-110-П-У1 с заводскими номерами 3612, 3615, 3635, 3636, 3637, 3638.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - вертикальное.

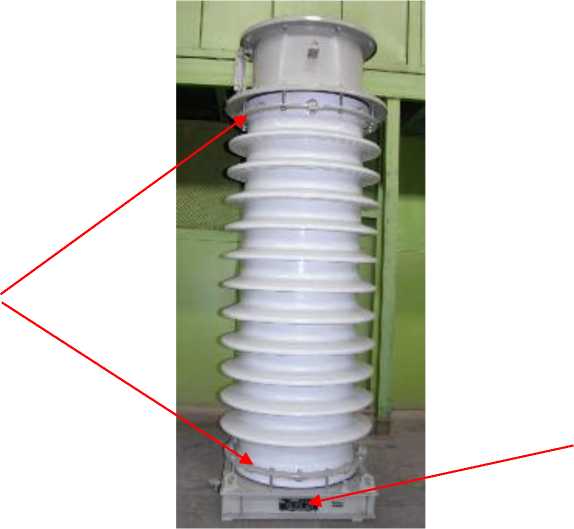

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В) представлен на рисунке 1.
А
В
Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
110Л/3 |
|
Значения номинальных напряжений вторичных обмоток, В - основной - дополнительной |
100/^3 100 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной для заводских номеров 3612, 3615, 3635, 3637, 3638 - основной для заводского номера 3636 - дополнительной |
0,5/1,0/3,0 0,2/0,5/1,0/3,0 3,0 |
|
Номинальные мощности вторичных обмоток, В^А - основной для заводских номеров 3612, 3615, 3635, 3637, 3638 - основной для заводского номера 3636 - дополнительной для заводских номеров 3612, 3615, 3635, 3637, 3638 - дополнительной для заводского номера 3636 |
400/600/1200 100/200/400/1000 1200 1000 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор напряжения |
НКФ-110-П-У1 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554.
