Комплексы измерительно-вычислительные и управляющие SC300
| Номер в ГРСИ РФ: | 96084-25 |
|---|---|
| Производитель / заявитель: | Jiangsu Speedy Intelligent Technology Co., Ltd., Китай |
Комплексы измерительно-вычислительные и управляющие SC300 (далее - комплексы) предназначены для измерений силы постоянного электрического тока, частоты и преобразования частоты в сигнал силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96084-25 | |||||||||
| Действует | по 08.08.2030 | |||||||||
| Наименование | Комплексы измерительно-вычислительные и управляющие | |||||||||
| Модель | SC300 | |||||||||
| Модификации |
с сенсорным дисплеем без сенсорного дисплея |
|||||||||
| Приказы |
№1622 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5b62fc64-9044-c271-92e8-cd60d99badb9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangsu Speedy Intelligent Technology Co., Ltd., КИТАЙ, No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-690-2025 Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные и управляющие SC300. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96084-25: Описание типа
2025-96084-25.pdf
Файл устарел
|
Скачать | 280 КБ | |
|
96084-25: Методика поверки
МП-690-2025
2025-mp96084-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96084-25: Описание типа
2025-96084-25-1.pdf
|
Скачать | 280 КБ | |
|
96084-25: Методика поверки
МП-690-2025
2025-mp96084-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные и управляющие SC300 (далее - комплексы) предназначены для измерений силы постоянного электрического тока, частоты и преобразования частоты в сигнал силы постоянного электрического тока.
Описание
Принцип действия комплексов основан на аналого-цифровом преобразовании входных сигналов силы переменного электрического тока и частоты в цифровой код, а также преобразовании измеренного значения частоты в выходной токовый сигнал посредством цифро-аналогового преобразования. Полученные результаты измерений сохраняются в памяти и передаются через различные интерфейсы в информационные системы и системы управления более высокого уровня.
Комплексы выполнены на общей монтажной платформе и допускают эксплуатацию в составе автоматизированных систем контроля и управления.
Комплексы изготавливаются в двух модификациях: с сенсорным дисплеем и без сенсорного дисплея, отличающихся входящим в их состав измерительно-вычислительным модулем.
Конструктивно комплексы состоят из следующих основных компонентов:
- монтажная платформа (далее - RM301) является несущим элементом конструкции, выполненным в виде корпуса из алюминиевого сплава. RM301 обеспечивает механическую фиксацию остальных модулей, а также содержит клеммные колодки для подключения входных и выходных электрических цепей. На нижней стороне расположены разъемы для подключения USB, Ethernet, Com-порта и слот SD-карты. Монтаж RM301 может осуществляться на 19-дюймовую стойку или с помощью винтового крепления на плоскую монтажную поверхность;
- три модуля определения скорости (далее - SM301) обеспечивают измерение частоты входных сигналов. Каждый SM301 имеет независимый измерительный канал частоты;
- измерительно-вычислительный модуль (далее - CM301, CM302) осуществляет сбор и цифровую обработку измеренной информации, выполнение алгоритмов пересчёта и обмен данными по цифровым интерфейсам. Имеет два канала измерений входных сигналов силы постоянного электрического тока и три канала выходных сигналов силы постоянного электрического тока. В зависимости от модификации комплексов, устанавливается один из двух вариантов:
- с сенсорным дисплеем (CM301) - для локального отображения информации, настройки и взаимодействия с пользователем;
- без сенсорного дисплея (CM302) - для встраивания в автоматизированные системы без локального визуального интерфейса.
Комплексы имеют поддержку Bluetooth, Ethernet (протокол Modbus TCP), RS-485 (протокол Modbus RTU) для связи с компонентами, периферийными устройствами, датчиками.
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, букв латинского алфавита и пробела, наносится методом гравировки (печати) на этикетку, которая размещается на левой стороне монтажной платформы.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.
Виды комплексов с указанием мест нанесения заводского номера, знака утверждения типа приведены на рисунках 1-2.

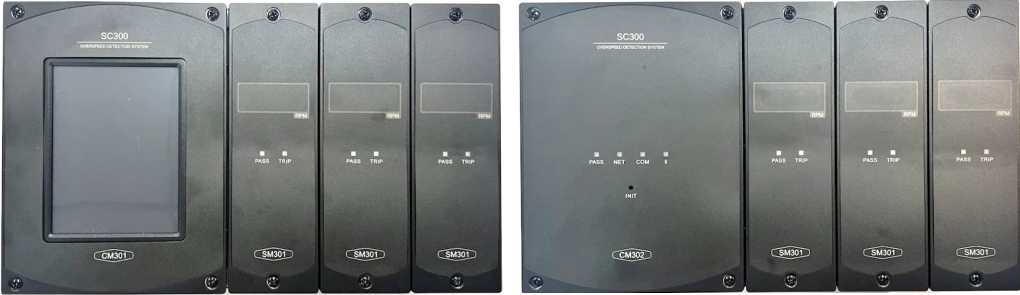

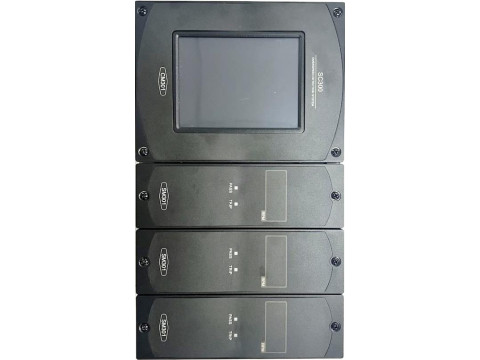

Рисунок 1 - Общий вид комплексов
Место нанесения знака утверждения типа Место нанесения заводского номера

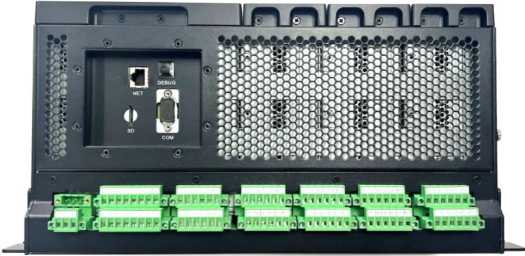

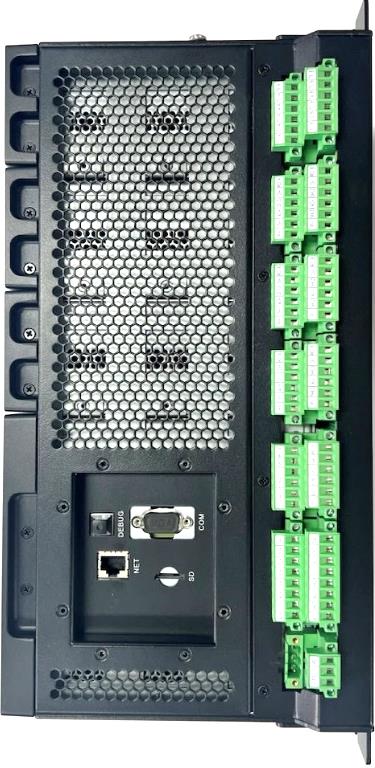

Рисунок 2 - Виды комплексов снизу и слева с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенное ПО является метрологически значимым и хранится в энергонезависимой памяти модулей CM301, CM302, SM301. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла и защищено от несанкционированного доступа паролем.
Внешнее ПО «SC300 Configurator», устанавливаемое на персональный компьютер, а так же «SC300 Mobile Application», устанавливаемое на мобильные устройства, не является метрологически значимым и предназначены для визуализации текущих измеренных значений в графическом и табличном виде, просмотра и сохранения истории измерений, отображения технического состояния комплекса (тревоги, предупреждения) а так же для конфигурации пользовательского интерфейса.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование модуля |
CM301 |
CM302 |
SM301 |
|
Идентификационное наименование ПО |
- |
- | |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.24 |
1.0.0.11 | |
|
Цифровой идентификатор ПО |
- |
- | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты, Гц |
от 1 до 32000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 10000 Гц включ., Гц |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне св. 10000 до 32000 Гц, Гц |
±3 |
|
Диапазон преобразования частоты в сигнал силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности преобразования частоты в силу постоянного электрического тока, % |
±0,5 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,5 |
|
Примечания - Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19 до 32 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность, без конденсации, %, не более - атмосферное давление, кПа |
от -20 до +60 98 от 84 до 106 |
|
Габаритные размеры (ВысотахШиринахГлубина), мм, не более |
330,2x203,2x177,8 |
|
Масса, кг, не более |
15 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится методом гравировки (печати) на этикетку, которая размещается на левой стороне монтажной платформы согласно схеме, указанной на рисунке 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный и управляющий |
SC300 |
1 шт. |
|
Паспорт |
JHA.005.nC |
1 экз. |
|
Руководство по эксплуатации |
.1НЛ.005.РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ШЛ.005.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты» %;
Комплексы измерительно-вычислительные и управляющие SC300. Стандарт предприятия.
