Индикаторы универсальные И-02-0X
| Номер в ГРСИ РФ: | 96096-25 |
|---|---|
| Производитель / заявитель: | ООО "Институт высоких технологий Белгородского государственного университета", г.Белгород |
Индикаторы универсальные И-02-0Х (далее - индикаторы) предназначены для измерения текущего времени, синхронизации и поддержания единого времени в устройствах и средствах измерений, транслирования данных с приборов учета электрической энергии по запросу по прозрачному каналу связи по цифровому интерфейсу RS-485, а также удаленного контроля состояния дискретных входов 220В/сухой контакт посредством GSM-сети.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96096-25 | ||||||
| Действует | по 07.08.2030 | ||||||
| Наименование | Индикаторы универсальные | ||||||
| Модель | И-02-0X | ||||||
| Модификации |
И-02-06- Е/485 |
||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e899e551-eebb-5fa6-175e-b56d94b5904b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИВТБелГУ», РОССИЯ, 308009, Белгородская обл., г.о. г. Белгород, г. Белгород, пр-кт Славы, д. 28, офис 623
Поверка
| Методика поверки / информация о поверке |
МП 206.1- 013-2023 Государственная система обеспечения единства измерений Индикаторы универсальные И-02-0X Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96096-25: Описание типа
2025-96096-25.pdf
Файл устарел
|
Скачать | 220.9 КБ | |
|
96096-25: Методика поверки
МП 206.1- 013-2023
2025-mp96096-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
96096-25: Описание типа
2025-96096-25-1.pdf
|
Скачать | 220.9 КБ | |
|
96096-25: Методика поверки
МП 206.1- 013-2023
2025-mp96096-25-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Индикаторы универсальные И-02-0Х (далее - индикаторы) предназначены для измерения текущего времени, синхронизации и поддержания единого времени в устройствах и средствах измерений, транслирования данных с приборов учета электрической энергии по запросу по прозрачному каналу связи по цифровому интерфейсу RS-485, а также удаленного контроля состояния дискретных входов 220В/сухой контакт посредством GSM-сети.
Описание
Принцип действия индикатора заключается: в сборе измерительной информации от средств измерений электрической энергии и мощности (счётчиков электрической энергии) по цифровому интерфейсу RS-485, предварительной их обработки, и передаче на сервер сбора данных (далее по тексту - сервер); в сборе измерительной информации с внешних блоков расширения, оснащённых цифровым интерфейсом RS-485, предварительной их обработки, и передаче на сервер по GSM-каналам и/или Ethernet; в опросе состояния дискретных входов индикатора, сборе данных от внешних блоков расширения, оснащённых интерфейсом RS-485, первичной обработке полученных данных и передаче их на сервер, кроме того, индикатор осуществляет передачу на сервер сообщений самодиагностики.
Устройство имеет встроенные часы реального времени. Устройство синхронизирует собственные часы c национальной шкалой времени UTC(SU) от серверов верхнего уровня с использованием сервиса NTP или по сигналам ГНСС ГЛОНАСС/GPS с помощью встроенного приемника.
Двухсторонний обмен данными между индикатором и сервером происходит по каналам цифровой сотовой сети наземной связи GSM/GPRS (далее по тексту - GSM-канал), а также по проводному каналу связи Ethernet (зависит от модификации).
Конструктивное решение индикатора обеспечивает возможность конфигурирования (настройки, наращивания) его эксплуатационных параметров и программных средств, а также интеграцию с внешними устройствами по интерфейсам RS-485. В индикаторе предусмотрена возможность удаленной настройки по каналам GSM/GPRS, SMS, Ethernet следующих параметров:
- периодической составляющей передачи информации с объекта;
- времени нахождения в одной сессии GPRS;
- параметров связи и удаленных серверов;
- конфигурации дискретных входов.
Индикатор выполнен в пластиковом корпусе, предназначенном для монтажа на DIN-рейку. На боковых панелях корпуса, закрываемых съемными крышками, расположены разъемы для подключения питания, дискретных входов, антенны, интерфейсов RS-485, Ethernet, разъем для SIM-карты. Также на боковой панели расположен светодиод для индикации режима работы индикатора.
Знак поверки наносится на боковую панель индикатора.
Заводской номер индикатора в цифровом формате наносится на его корпус лазерным гравированием.

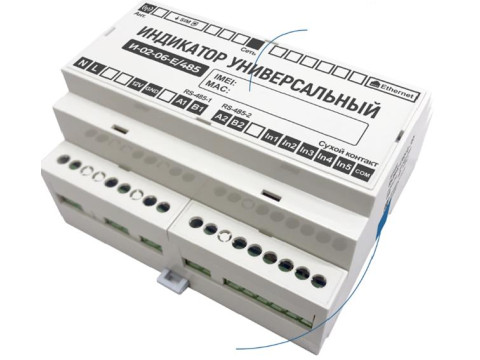

Общий вид индикатора представлен на рисунке 1.

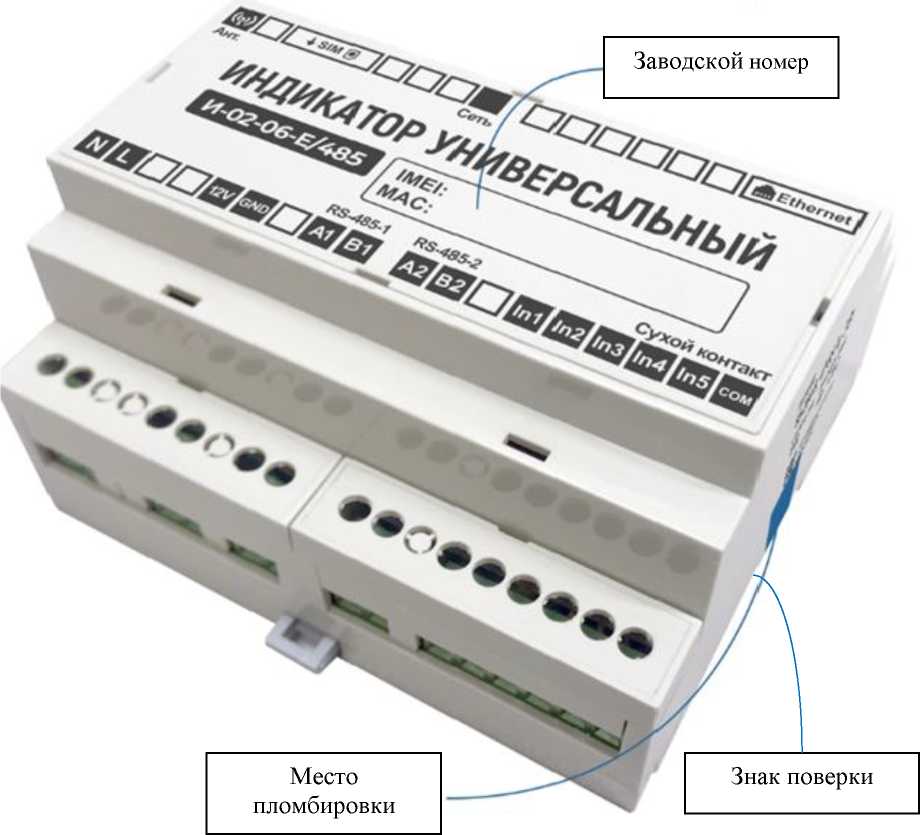

Рисунок 1 - Общий вид средства измерений, места пломбировки от несанкционированного доступа, нанесения знака поверки и заводского номера
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
vindicator |
|
Номер версии (идентификационный номер) ПО |
13-69 |
|
Цифровой идентификатор ПО |
- |
ПО не влияет на нормирование метрологических характеристик индикатора. Конструкция индикатора исключает возможность несанкционированного влияния на ПО индикатора и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Технические характеристики
Таблица 2 - Метрологические характеристики индикатора
|
Наименование характеристики |
Значение |
|
Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, с |
±2,0 |
|
Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC(SU) в режиме синхронизации по протоколу NTP, с |
±2,0 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с |
±3,0 |
Таблица 3 - Основные технические характеристики индикатора
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Модель |
И-02-04-485 |
И-02-06-Е/485 | ||
|
Конструкция | ||||
|
Материал корпуса |
пластик | |||
|
Варианты установки |
крепление на DIN-рейку | |||
|
Степень защиты |
IP20 | |||
|
Габаритные размеры (ДхШхВ), мм, не более |
53,3x90,2x57,5 |
106,25x90,2x57,5 | ||
|
Масса, г, не более |
220 |
250 | ||
|
Количество разъемов под SIM-карту | ||||
|
Формат SIM-карты |
Micro SIM (3FF) | |||
|
Разъем для подключения внешней антенны |
SMA-female | |||
|
GSM-модем | ||||
|
Диапазон частот GSM, МГц |
900/1800 | |||
|
GPRS, кбит/с |
85,6 | |||
|
SMS |
есть | |||
|
Интерфейс Ethernet | ||||
|
Стандарт передачи данных |
нет |
10Base-T, 100Base-TX | ||
|
Тип разъема |
нет |
RJ-45 | ||
|
Количество |
нет |
1 | ||
|
Скорость передачи данных, Мбит/с |
нет |
10, 100 | ||
|
Напряжение изоляции, В |
нет |
1500 | ||
|
Поддержка Auto-MDIX |
нет |
нет | ||
|
Интерфейс RS-485 | ||||
|
Количество |
1 |
2 | ||
|
Скорость передачи данных, бод/с |
от 1200 до 115 200 | |||
|
Напряжение изоляции, В |
2500 | |||
|
Питание | ||||
|
Напряжение питания, В |
от 85 до 264 | |||
|
Частота питающего напряжения, Гц |
от 47 до 65 | |||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Потребляемая мощность, Вт |
3 | |
|
Тип резервного источника питания |
Ионисторный | |
|
Защита | ||
|
Защита от перенапряжения по сети |
310 B, восстанавливается автоматически | |
|
Стойкость к микросекундным импульсам большой энергии |
4 кВ (L-N) | |
|
Гальваническая изоляция |
есть | |
|
Входы | ||
|
Количество входов 220В (совмещён со входом питания) |
1 |
1 |
|
Количество входов «Сухой контакт» |
3 |
5 |
|
Напряжение изоляции, В |
2500 | |
|
Условия эксплуатации | ||
|
Температура, °С |
от -40 до +70 | |
|
Функциональные характеристики | ||
|
Время технической готовности (установления рабочего режима), мин, не более |
1,0 | |
|
Сторожевой таймер |
есть | |
|
Контроль наличия переменного напряжения |
есть (от питающего напряжения) | |
|
Контроль напряжение резервного источника питания |
есть | |
|
Хранение конфигурации |
Внутренняя память Изделия | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации индикатора типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Индикатор универсальный |
И-02-0Х |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Формуляр |
- |
1 |
Сведения о методах измерений
приведены в разделе 13 «Работа индикатора универсального» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2360 от 26.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 27.90.70-001-13793232-2018 «Индикатор универсальный. Технические условия».
