Трансформаторы тока ТВДМ-35
| Номер в ГРСИ РФ: | 96104-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Уралэлектротяжмаш", г.Екатеринбург |
|
96104-25: Описание типа
2025-96104-25-1.pdf
|
Скачать | 98.9 КБ |
Трансформаторы тока ТВДМ-35 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96104-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||
| Модель | ТВДМ-35 | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№1634 от
11.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e102acac-e84b-35de-5a8d-0aa06a552f63 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Уралэлектротяжмаш, РОССИЯ, 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 11.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96104-25: Описание типа
2025-96104-25.pdf
Файл устарел
|
Скачать | 98.9 КБ | |
|
96104-25: Описание типа
2025-96104-25-1.pdf
|
Скачать | 98.9 КБ |
Описание типа
Назначение
Трансформаторы тока ТВДМ-35 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, встроенные.
Трансформаторы предназначены для установки и работы на вводах в выключателе МКП-35-1500 (далее - выключатель). Трансформаторы выполнены в виде тороида. Каждый трансформатор представляет собой кольцевой сердечник из трансформаторной стали с наложенной на него через бумажную изоляцию вторичной обмоткой. Первичной обмоткой служит токоведущий стержень ввода выключателя. Трансформаторы тока надеты на среднюю часть вводов под крышкой каждого полюса и прикреплены к ней шпильками. Выводы вторичных обмоток трансформаторов подсоединены к клеммам в шкафу привода выключателя.
Трансформаторы имеют 1 вторичную обмотку.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. После установки трансформатора в выключатель его изоляция определяется и обеспечивается изоляцией ввода.
К трансформаторам данного типа относятся трансформаторы тока ТВДМ-35 с заводскими номерами 6964/1, 6964/2, 6964/3, 7575/1, 7575/2, 7575/3, 7662/1, 7662/2, 7662/3, 7745/1, 7745/2, 7745/3.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на информационную табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - любое.
Общий вид средства измерений, обозначение места нанесения заводского номера представлены на рисунке 1.
А

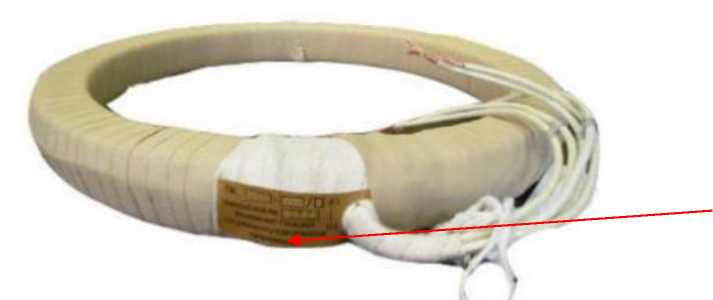

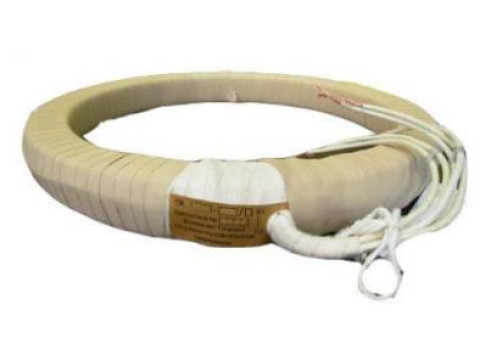

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера (А)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5 |
|
Номинальная вторичная нагрузка, В^А |
30 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ТВДМ-35 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТВДМ-35. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491.
Другие Трансформаторы
