Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000
| Номер в ГРСИ РФ: | 96105-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
|
96105-25: Описание типа
2025-96105-25-1.pdf
|
Скачать | 98.8 КБ |
Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000 (далее - резервуар или РВСП-20000) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96105-25 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический с понтоном | ||||||
| Модель | РВСП-20000 | ||||||
| Приказы |
№1634 от
11.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 534b6906-f56f-30db-eb5e-cc51fa27285e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НЗРМК им. Н.Е. Крюкова», РОССИЯ, 654034, Кемеровская обл.,г. Новокузнецк, ул. Некрасова, д. 28
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 11.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96105-25: Описание типа
2025-96105-25.pdf
Файл устарел
|
Скачать | 98.8 КБ | |
|
96105-25: Описание типа
2025-96105-25-1.pdf
|
Скачать | 98.8 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000 (далее - резервуар или РВСП-20000) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - вертикальный стальной цилиндрический с понтоном РВСП-20000 номинальной вместимостью 20000 м3.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и на титульный лист паспорта резервуара типографским способом.
Резервуар РВСП-20000 с заводским номером 4 расположен на территории резервуарного парка НПС «Родионовская» Тихорецкого РУМН АО «Черномортранснефть» по адресу: 346580, Ростовская область, Родионово - Несветайская слобода, ул. Мичурина 2. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование резервуара не предусмотрено.
Общий вид резервуара представлен на рисунке 1.

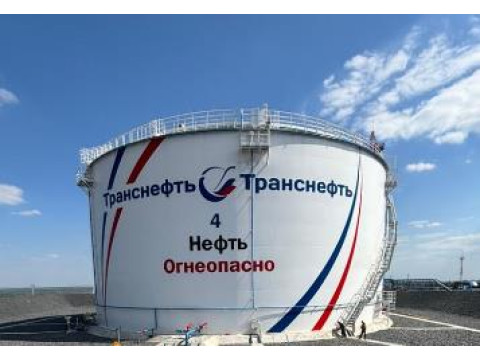

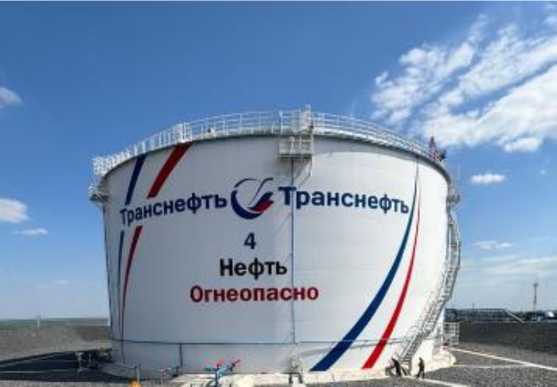

Рисунок 1 - Общий вид резервуара РВСП-20000 зав. № 4
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический с понтоном |
РВСП-20000 |
1 шт. |
|
Паспорт |
1 шт. | |
|
Градуировочная таблица |
1 шт. |
Сведения о методиках (методах) измерений приведены в пункте 14.1 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
