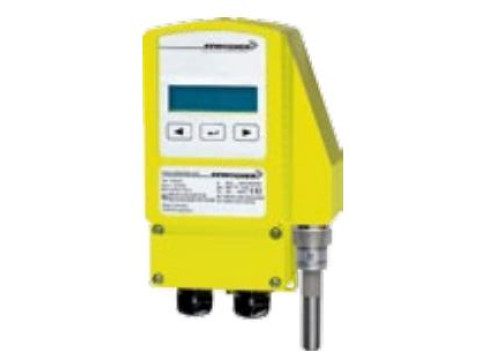

Преобразователь относительной влажности ExCos-D
| Номер в ГРСИ РФ: | 96108-25 |
|---|---|
| Производитель / заявитель: | Фирма "Schischek GmbH", Германия |
Преобразователь относительной влажности ExCos-D (далее по тексту - преобразователь) предназначен для измерений относительной влажности неагрессивных газовых сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96108-25 | ||||||
| Наименование | Преобразователь относительной влажности | ||||||
| Модель | ExCos-D | ||||||
| Приказы |
№1622 от
08.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fe6b9709-db6d-5592-b3f1-e0d07c0b870f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Schischek GmbH, ГЕРМАНИЯ, Muehlsteig 45, Gewerbegebiet Sued 5, Langenzenn, 90579
Поверка
| Методика поверки / информация о поверке |
РТ-МП-829-448-2025 Государственная система обеспечения единства измерений. Преобразователь относительной влажности ExCos-D. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96108-25: Описание типа
2025-96108-25.pdf
Файл устарел
|
Скачать | 114.7 КБ | |
|
96108-25: Методика поверки
РТ-МП-829-448-2025
2025-mp96108-25.pdf
Файл устарел
|
Скачать | 977.1 КБ | |
|
96108-25: Описание типа
2025-96108-25-1.pdf
|
Скачать | 114.7 КБ | |
|
96108-25: Методика поверки
РТ-МП-829-448-2025
2025-mp96108-25-1.pdf
|
Скачать | 977.1 КБ |
Описание типа
Назначение
Преобразователь относительной влажности ExCos-D (далее по тексту - преобразователь) предназначен для измерений относительной влажности неагрессивных газовых сред.
Описание
Конструктивно преобразователь включает в себя измерительный преобразователь, выполненный в компактном алюминиевом корпусе, на лицевой панели которого расположены жидкокристаллический дисплей и кнопки для программирования по месту установки, и датчик относительной влажности ExPro-100, подключаемый к преобразователю.
Принцип измерения относительной влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги. Показания относительной влажности отображаются на дисплее преобразователя или могут быть получены через аналоговые выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА.
К данному типу относится преобразователь относительной влажности ExCos-D с серийным № 056.3040 24390036.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователя представлен на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на индивидуальную этикетку, расположенную на передней части корпуса преобразователя в месте, указанном на рисунке 2.

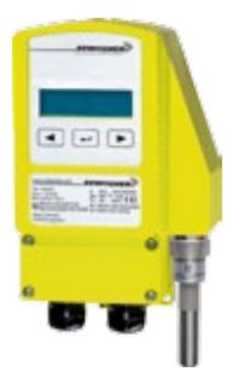

Рисунок 1 - Общий вид преобразователя относительной влажности ExCos-D
Место нанесеши серийного номера
SCHISCHBKjP
• 1(Ц0 т***
IГ В«м Ми Мм*ЬА
I-WI4 1муммм
Туя ElUi-0 w-м еммамммх

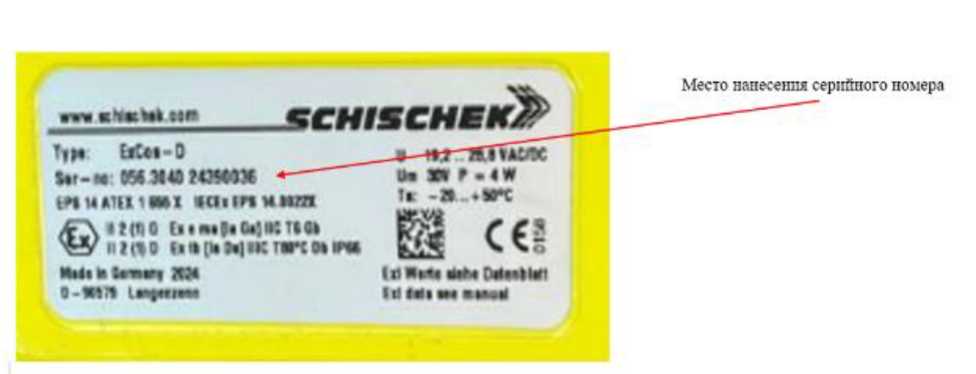

Рисунок 2 - Место нанесения серийного номера
Пломбирование преобразователя не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) преобразователя является встроенным, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных; сохранением результатов измерений.
ПО устанавливается на заводе-изготовителе. Конструкция преобразователя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.22а |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 15 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности при снятии показаний с дисплея, %, в диапазоне измерений относительной влажности: - от 15 % до 40 % не включ. |
±9 |
|
- от 40 % до 80 % включ. |
±6 |
|
- св. 80 % до 90 % |
±7 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности при снятии показаний с аналогового выхода, %, в диапазоне измерений относительной влажности: - от 15 % до 40 % не включ. |
±10 |
|
- от 40 % до 80 % включ. |
±7 |
|
- св. 80 % до 90 % |
±8 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерительного преобразователя, (высотахширинахдлина), мм, не более |
195х125х70 |
|
Масса измерительного преобразователя, кг, не более |
3,0 |
|
Параметры электропитания: - напряжение питания переменного и постоянного тока, В - частота переменного тока, Гц |
от 19,2 до 28,8 50 |
|
Маркировка взрывозащиты |
1Ex e ma [ia Ga] IIC Т6 Gb |
|
Условия эксплуатации: - температура окружающей среды, °С, для: - измерительного преобразователя - датчика относительной влажности - относительная влажность, %, для: - измерительного преобразователя - датчика относительной влажности |
от - 20 до +50 от 0 до +50 до 95 (без конденсации) до 100 |
Знак утверждения типа
наносится на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь относительной влажности |
ExCos-D |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Необходимая информация для установки и использования» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 21.11.2023 №2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».
