Описание типа

Назначение

Системы автоматического контроля промышленных выбросов АСКПВ ЭкоМонитор (далее - системы) предназначены для:

- непрерывных автоматических измерений параметров газового потока выбросов промышленных предприятий: температура, абсолютное давление, скорость газового потока;

- непрерывных автоматических измерений массовой концентрации (объёмной доли) отдельных компонентов (в том числе загрязняющих веществ) в выбросах промышленных предприятий: оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), сероводорода (H2S), аммиака (NH3), фтористого водорода (HF), хлористого водорода (HCl), метана (CH4), кислорода (О2), паров воды (Н2О), взвешенных (твердых) частиц (далее - пыли);

- расчета массовых и валовых выбросов загрязняющих веществ;

- сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах.

Описание

Принцип действия систем по измерительным каналам зависит от применяемых средств измерений и приведен в таблице 1.

Таблица 1 - Принцип действия систем

Измерительный канал

Принцип действия

Наименование средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1 Газоаналитические каналы

ИК-спектроскопия с Фурье преобразованием

Инфракрасные Фурье-спектрометры Zetian FT-3000

-

Продолжение таблицы 1

Измерительный канал

Принцип действия

Наименование средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

УФ-спектроскопия

Ультрафиолетовые дифференциально оптические абсорбционные спектрометры Zetian EM-5

-

2 Параметры пыли: массовая концентрация пыли; оптическая плотность или спектральный коэффициент направленного пропускания

Оптический

Пылеизмерители лазерные ЛПИ-05

92553-24

Измерители ИКВЧ-М-Н

-

3 Скорость газового потока

Ультразвуковой

Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ

80169-20

Измерители скорости потока D-FL 200, D-FL 220

53691-13

Корреляционный метод

Измерители расхода и скорости газового потока

ИС-14.М

65860-16

4 Температура газового потока

Термоэлектрический или терморезистивный

Преобразователи температуры Метран-280, Метран-280-EX

23410-13

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex

75208-19

Продолжение таблицы 1

Измерительный канал

Принцип действия

Наименование средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Датчики    температуры

КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex

75207-19

5 Абсолютное давление газового потока

Тензорезистивный

Датчики давления

ЭнИ-100 (СУЭР-100)

71842-18

Датчики давления Метран-150

32854-13

Преобразователи давления измерительные S-10, S-11, S-20, SL-1, SH-1, SA-11, F-20, F-21

38288-13

Система является стационарной и состоит из двух уровней:

- уровень измерительных каналов (ИК), представляющий из себя совокупность всех измерительных приборов;

- уровень информационно-вычислительного комплекса (ИВК), выполняющий автоматический сбор данных от ИК, обработку полученных данных, хранение данных, представление данных в различных формах пользователям системы.

Уровень ИК состоит из:

- канал газоанализа;

- канал измерений параметров пыли;

- канал измерений температуры;

- канал измерений абсолютного давления;

- канал измерений скорости потока.

Аналитическое оборудование системы может быть размещено в блоке-контейнере или отапливаемом помещении.

Измерение массовых концентраций (объемных долей) отдельных компонентов состоит из следующих этапов: первичная подготовка пробы, транспортировка пробы, анализ пробы, обработка результатов анализа. Пробоподготовка газовой смеси к анализу осуществляется методом горячей/влажной экстракции, без охлаждения и осушки пробы, предусмотрен электрический нагрев всех составных частей системы до температуры, превышающей кислотную точку росы.

В состав ИК газоанализа входят:

- инфракрасный Фурье-спектрометр Zetian FT-3000, который работает по методу инфракрасной спектроскопии с преобразованием Фурье. Источник инфракрасного света испускает непрерывное инфракрасное излучение. Молекулы различных газов поглощают энергию излучения инфракрасного диапазона с определенными частотами, образуя соответствующий спектр поглощения. По полученному спектру поглощения с использованием преобразования Фурье и данных по соответствию каждому газу определенного спектра поглощения определяется концентрация газов. Заводской номер нанесен на заднюю панель прибора;

- ультрафиолетовый дифференциально оптический абсорбционный спектрометр Zetian EM-5, который работает по методу ультрафиолетовой дифференциальной оптической абсорбционной спектроскопии. Источником УФ излучения является специальная ксеноновая лампа высокого давления. Излучаемый свет, проходя через анализируемый газ, теряет энергию на определенных частотах. По анализу полученного спектра и данным по поглощению света различными газами получают концентрацию газов. Заводской номер нанесен на заднюю панель прибора.

Оборудование ИВК установлено в шкафу совместно с газоаналитическим оборудованием. Ограничение доступа в шкаф осуществляется с помощью механического замка.

Заводской номер системы, состоящий из трех цифр, наносится типографическим способом на табличку, расположенную с внешней стороны (в левом верхнем углу) шкафа, в котором располагаются инфракрасный Фурье-спектрометр Zetian FT-3000 или ультрафиолетовый дифференциально оптический абсорбционный спектрометр Zetian EM-5. Общий вид таблички приведен на рисунке 5. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено.

Общий вид оборудования неутвержденного типа, которое может использоваться в составе системы, представлен на рисунках 1 - 4.

Ограничение доступа осуществляется с помощью механического замка

Паспортная табличка с заводским номером системы

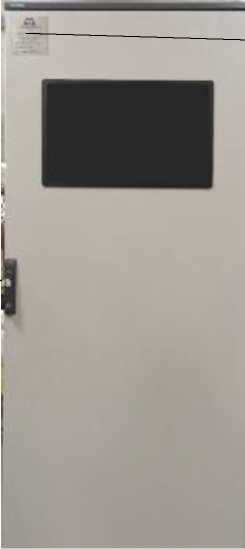

Рисунок 1 - Общий вид шкафа, в котором расположен инфракрасный Фурье-спектрометр Zetian FT-3000

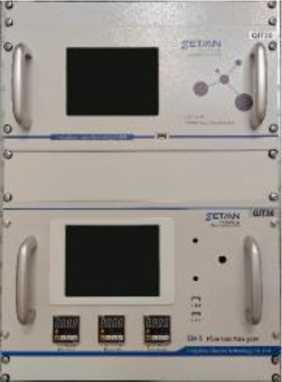

Рисунок 2 - Общий вид инфракрасного Фурье-спектрометра Zetian FT-3000 (на фото сверху) и ультрафиолетового дифференциального оптического абсорбционного спектрометра Zetian EM-5 (на фото снизу)

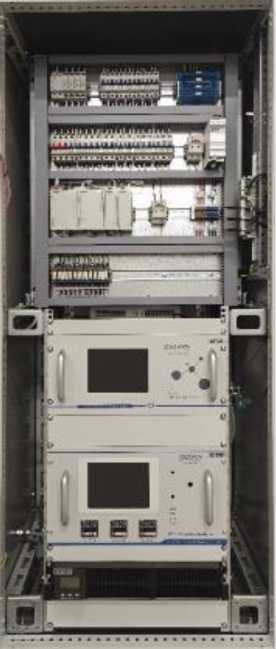

Рисунок 3 - Общий вид внутренней части шкафа с газоаналитическим оборудованием

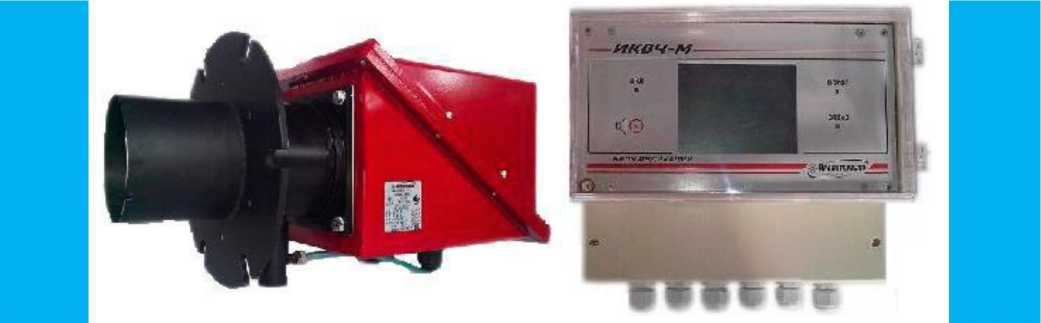

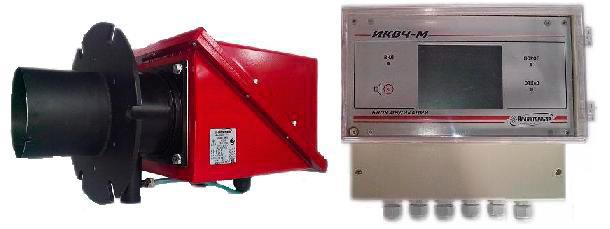

Рисунок 4 - Общий вид измерителей ИКВЧ-М-Н

Рисунок 5 - Общий вид паспортной таблички

Программное обеспечение

В системе применяется следующее программное обеспечение (ПО):

- ПО ПЛК (промышленный логический контроллер), которое выполняет функции сбора данных от ИК и обработки полученных данных;

- ПО системы визуализации промышленного компьютера, которое осуществляет хранение данных и представления полученных результатов в различных форматах.

Метрологические характеристики системы нормированы с учетом влияния ПО.

Уровень защиты ПО системы в соответствии с рекомендациями Р 50.2.077-2014 -«средний».

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО систем

Идентификационные данные (признаки)

Значение

ПО ПЛК

ПО системы визуализации

Идентификационное наименование ПО

АСКПВ-ПЛК

АСКПВ-HMI

Номер версии ПО1)

4.ХХХХ.Х

4.ХХХХ.Х

1) Первая цифра номера версии ПО указывает на метрологически значимую часть ПО (неизменяемую), а «Х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс,       устранение       незначительных       программных       ошибок

и т.п.).

Технические характеристики

Таблица 3 - Основные метрологические характеристики газоаналитических каналов

системы

Определяемый компонент (измерительный канал)

Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений1) массовой концен-трации, мг/м3 (объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведенной2)

относительной

1

2

3

4

5

Кислород (О2)

от 0 до 25 %

от 0 до 5 % включ. св. 5 % до 25 %

±10

±10

Оксид углерода (СО)

от 0 до 3000

от 0 до 100 включ. св. 100 до 3000

±20

±20

Оксид азота (NO)

от 0 до 3000

от 0 до 100 включ. св. 100 до 3000

±20

±20

Диоксид азота (NO2)

от 0 до 3000

от 0 до 100 включ. св. 100 до 3000

±20

±20

Сумма оксидов азота (NOx)4)

от 0 до 8000

от 0 до 100 включ. св. 100 до 8000

±25

±25

Диоксид серы (SO2)

от 0 до 6000

от 0 до 100 включ. св. 100 до 6000

±20

±20

Фтористый водород (HF)

от 0 до 200

от 0 до 20 включ. св. 20 до 200

±20

±20

Хлористый водород (HCl)

от 0 до 400

от 0 до 20 включ. св. 20 до 400

±20

±20

Метан (CH4)

от 0 до 1500

от 0 до 150 включ. св. 150 до 1500

±20

±20

Сероводород (H2S)

от 0 до 200

от 0 до 10 включ. св. 10 до 200

±20

±20

Аммиак (NH3)

от 0 до 200

от 0 до 10 включ. св. 10 до 200

±20

±20

таблицы 3

1

2

3

4

5

Пары воды (H2O)

от 0 до 40 %

от 0 до 5 % включ. св. 5 до 40 %

±25

±25

1) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на систему. Допускается установка нескольких диапазонов измерений одного определяемого компонента.

Допускается поставка систем с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

- приведенной - в соответствии с указанными в таблице;

- относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.

2) Приведенные к верхнему пределу участка диапазона измерений, в котором нормированы пределы допускаемой приведенной погрешности;

3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax- верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле

Cmin=(Cy^Y)/5max ,

гд е Cy- верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;

Sm ax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

Y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.

4) Массовая концентрация NOx (сумма оксидов азота в пересчете на NO2), Cnox, рассчитывается по следующей формуле

^NOX = 1,53 • ^NO + ^nO2,

где Cno и Cno2 - массовая концентрация оксида азота и диоксида азота соответственно, мг/м3'

Таблица 4 - Метрологические характеристики системы для газоаналитических каналов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности

0,5

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности

±0,5

Предел допускаемого времени установления выходного сигнала (То,9), с

180

Таблица 5 - Метрологические и технические характеристики измерительного канала

параметров пыли при использовании пылеизмерителей лазерных ЛПИ-05 (рег. № 92553-24)

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3

ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.21)

ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.22)

от 0 до 1-104 от 0 до 5-103

Пределы допускаемой погрешности3) измерений массовой концентрации пыли (в зависимости от модификации)

ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2

приведённой4) в поддиапазоне от 0 до 5 мг/м3 включ., %

относительной в поддиапазоне св. 5 до 1-104 мг/м3, %

ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2

приведённой4) в поддиапазоне от 0 до 2 мг/м3 включ., %

относительной в поддиапазоне св. 2 до 5*103 мг/м3, %

±20

±20

±20

±20

Диапазон показаний спектрального коэффициента направленного пропускания (на длине волны 638 нм), %

от 0 до 100

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм)5), %

от 2 до 98

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм), %

±2

Условия эксплуатации (в зависимости от модификации):

температура окружающего воздуха, °С

ЛПИ-05.1.1, ЛПИ-05.1.1В

ЛПИ-05.1.2, ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2

относительная влажность окружающего воздуха, %, не более

от -10 до +50 от +5 до +50 80

1) Для газохода диаметром 1 м (оптическая длина пути 1 м).

2) Для газохода диаметром 1 м (оптическая длина пути 2 м).

3) При условии градуировки по анализируемой среде.

4) Нормирующее значение - верхний предел поддиапазона измерений.

5) Сбор результатов измерений спектрального коэффициента направленного пропускания информационно-вычислительным комплексом систем не предусмотрен. Измерение коэффициента проводится только при поверке систем.

В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3.

Таблица 6 - Метрологические и технические характеристики измерительного канала параметров пыли при использовании измерителей ИКВЧ-М-Н____________________________

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 0 до 200

Поддиапазоны измерений массовой концентрации пыли, мг/м3

от 0 до 50 включ. св. 50 до 200

Пределы допускаемой приведённой погрешности1) измерений массовой концентрации пыли2) в поддиапазоне от 0 до 50 мг/м3 включ., %

±20

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли2) в поддиапазоне св. 50 до 200 мг/м3, %

±20

Диапазон измерений оптической плотности3), Б

от 1,6 до 4,0

Продолжение таблицы 6

Наименование характеристики

Значение

Пределы допускаемой приведённой погрешности4) измерений оптической плотности, %

±2

Условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа

от +10 до +50 95 от 84 до 106,7

1) Нормирующее значение - верхняя граница поддиапазона измерений.

2) При условии градуировки по анализируемой среде.

3) Сбор результатов измерений оптической плотности информационно-вычислительным комплексом систем не предусмотрен. Измерение оптической плотности проводится только при поверке систем.

4) Нормирующее значение - верхний предел диапазона измерений.

В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3.

Таблица 7 - Метрологические характеристики системы по измерительному каналу скорости газового потока__________________________________________________________________

Наименование средства измерений (регистрационный номер)

Диапазон измерений скорости, м/с

Пределы допускаемой погрешности в условиях эксплуатации

абсолютной

относительной,%

Измерители скорости потока D-FL 200, D-FL 220 (рег. № 53691-13)

от 0,1 до 40

±1,2

-

Измерители расхода и скорости газового потока ИС-14.М (рег. № 65860-16)

от 0,2 до 5 включ.

-

±0,2-100/V1)

св. 5 до 50

-

±3

Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ (рег. № 80169-20)

от 0,05 до 40

±(0,03+0,03-V1))

-

1) Где V - скорость газового потока, м/с.

Таблица 8 - Метрологические характеристики системы по измерительному каналу

температуры газового потока

Наименование средства измерений (регистрационный номер)

Диапазон измерений1) температуры, °С

Пределы допускаемой абсолютной погрешности

Преобразователи температуры Метран-280, Метран-280-EX (рег. № 23410-13)

от -50 до 1200

±2

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex (рег. № 75208-19)

от -196 до 600

±2

Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex (рег. № 75207-19)

от -200 до 1100

±2

1) Диапазоны измерений определяются при заказе и указываются в паспорте на систему. Допускается поставка систем с нижней и верхней границей диапазона измерений температуры дымовых газов, не указанной в таблице, при условии, что значения входят в диапазон измерений, для которого в таблице нормированы пределы допускаемой абсолютной погрешности.

Таблица 9 - Метрологические характеристики системы по измерительному каналу

давления газового потока

Наименование средства измерений (регистрационный номер)

Диапазон измерений1) абсолютного давления, кПа

Пределы допускаемой приведенной2) погрешности

Датчики давления ЭнИ-100 (СУЭР-100) (рег. № 71842-18)

от 0 до 300

±2

Датчики давления Метран-150 (рег. № 32854-13)

от 0 до 700

±2

Преобразователи давления измерительные S-10, S-11, S-20, SL-1, SH-1, SA-11, F-20, F-21 (рег. № 3828813)

от 0 до 300

±2

1) Диапазоны измерений определяются при заказе и указываются в паспорте на систему. Допускается поставка систем с нижней и верхней границей диапазона измерений давления дымовых газов, не указанной в таблице, при условии, что значения входят в диапазон измерений, для которого в таблице нормированы пределы допускаемой приведенной погрешности.

2) Нормирующее значение - верхний предел диапазона измерений, указанного в паспорте

системы.

Таблица 10 - Технические характеристики системы

Наименование характеристики

Значение

Время прогрева, мин, не более

60

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 342 до 418

Потребляемая мощность, ВА, не более

20000

Условия окружающей среды (для блока-контейнера, в котором расположено газоаналитическое оборудование)

- диапазон температуры, °С

- диапазон атмосферного давления, кПа

- относительная влажность (при температуре 35 °С и (или) более низких температурах (без конденсации влаги)), %, не более

от -40 до +60 от 84 до 120

98

Условия эксплуатации (газоаналитическое оборудование внутри блока-контейнера или помещения):

- температура окружающего воздуха, оС

- относительная влажность (без конденсации влаги), %, не более

- атмосферное давление, кПа

от +15 до +25

90 от 84,0 до 106,7

Таблица 11 - Габаритные размеры и масса

Наименование

Габаритные размеры, мм, не более

Масса, кг, не более

ширина

высота

длина

Шкаф АСКПВ ЭкоМонитор

800

2100

800

300

Таблица 12 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Наработка до отказа, ч, не менее

43800

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную с внешней стороны (в левом верхнем углу) шкафа, в котором располагаются инфракрасный Фурье-спектрометр Zetian FT-3000 или ультрафиолетовый дифференциально оптический абсорбционный спектрометр Zetian EM-5.

Комплектность

Таблица 13 - Комплектность системы

Наименование

Обозначение

Количество

Система автоматического контроля промышленных выбросов1)

АСКПВ ЭкоМонитор

1 шт.

Эксплуатационная документация в составе:

Паспорт

-

1 экз.

Руководство по эксплуатации

РЭ-100

1 экз.

1) Комплектация определяется при заказе.

Сведения о методах измерений

приведены в разделе 1 «Устройство и работа» документа РЭ-100 «Системы автоматического контроля промышленных выбросов АСКПВ ЭкоМонитор. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 7-105 Па»;

Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;

ТУ 26.51.53-018-31104561-2023 Системы автоматического контроля промышленных выбросов АСКПВ ЭкоМонитор. Технические условия.

Смотрите также

96111-25
MaxSys900-1 Газоанализатор
Signal (Shanghai) Technology Co., Ltd., КИТАЙ, 3500 Xiupu Road, Pudong New Area, Shanghai
Газоанализатор MaxSys900-1 (далее по тексту - газоанализатор) предназначен для непрерывных измерений содержания кислорода в технологических газах.
96110-25
2ДД Датчики давления сдвоенные
АО ЭОКБ "Сигнал" им. А.И. Глухарева, РОССИЯ, 413119, Саратовская область, р-н Энгельсский, рп. Приволжский, ул. 5-й квартал (Энгельс-19 мкр), д. 14
Датчики давления сдвоенные 2ДД (далее - датчики) предназначены для непрерывного преобразования значения измеряемого параметра - абсолютного давления в пропорциональный выходной сигнал в виде электрического сопротивления постоянному току.
Default ALL-Pribors Device Photo
96158-25
SV TRT Термопреобразователи сопротивления
Товарищество с ограниченной ответственностью «Силумин-Восток», КАЗАХСТАН, Республика Казахстан, Усть-Каменогорск, улица Калихана Ыскака, 10
Термопреобразователи сопротивления SV TRT (далее - термопреобразователи) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции...
Default ALL-Pribors Device Photo
96157-25
MS Манометры промышленные
Совместное общество с ограниченной ответственностью «АПЛИСЕНС», БЕЛАРУСЬ, 210004, г. Витебск, ул. М. Горького, д.42А, каб. 7
Описание: Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента, с одной стороны прикрепленного к штуцеру для присоединения к месту отбора давления, а с другой - связанного с помощью передат...
96156-25
ФД35 Блоки измерителей низкого давления
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК», БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13-31, 2 этаж
Блоки измерителей низкого давления ФД35 (далее - измерители) предназначены для измерения избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании и газопроводов низкого давления.
