Индикаторы рычажно-зубчатые Werka
| Номер в ГРСИ РФ: | 96114-25 |
|---|---|
| Производитель / заявитель: | WERKA CO., LTD, КНР |
Индикаторы рычажно-зубчатые Werka (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения отклонений формы и взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96114-25 | ||||||||||||||||||||||||
| Действует | по 13.08.2030 | ||||||||||||||||||||||||
| Наименование | Индикаторы рычажно-зубчатые Werka | ||||||||||||||||||||||||
| Модификации |
Индикаторы с боковым положением шкалы: Диапазон измерений от 0 до 0,2 мм, цена деления 0,001, номинальный диаметр циферблата 40 мм, номинальная длина измерительного рычага 12,8 мм, угол поворота рычага, не менее 240°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,2 мм, цена деления 0,002, номинальный диаметр циферблата 40 мм, номинальная длина измерительного рычага 12,8 мм, угол поворота рычага, не менее 240°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,8 мм, цена деления 0,01, номинальный диаметр циферблата 32 мм, номинальная длина измерительного рычага 12,8 мм, угол поворота рычага, не менее 240°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,5 мм, цена деления 0,01, номинальный диаметр циферблата 32 мм, номинальная длина измерительного рычага 35,7 мм, угол поворота рычага, не менее 240°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,8 мм, цена деления 0,01, номинальный диаметр циферблата 30 мм, номинальная длина измерительного рычага 16,5 мм, угол поворота рычага, не менее 230°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,8 мм, цена деления 0,01, номинальный диаметр циферблата 37,5 мм, номинальная длина измерительного рычага 16,5 мм, угол поворота рычага, не менее 230°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,2 мм, цена деления 0,002 номинальный диаметр циферблата 37,5 мм, номинальная длина измерительного рычага 16,5 мм, угол поворота рычага, не менее 230°, номинальный диаметр шарика 2,0 мм Диапазон измерений от 0 до 0,8 мм, цена деления 0,01 номинальный диаметр циферблата 37,5 мм, номинальная длина измерительного рычага 46,4 мм, угол поворота рычага, не менее 240°, номинальный диаметр шарика 2,0 мм Индикаторы с наклонным положением шкалы: Диапазон измерений от 0 до 1,6 мм, цена деления 0,01 номинальный диаметр циферблата 37,5 мм, номинальная длина измерительного рычага 16,5 мм, угол поворота рычага, не менее 230°, номинальный диаметр шарика 2,0 мм Индикаторы с торцевым положением шкалы Диапазон измерений от 0 до 0,8 мм, цена деления 0,01 номинальный диаметр циферблата 37,5 мм, номинальная длина измерительного рычага 16,5 мм, угол поворота рычага, не менее 230°, номинальный диаметр шарика 2,0 мм |
||||||||||||||||||||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cdb2cf01-8caf-8235-e65b-4417ff7ab71c | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Werka Co., Ltd, КИТАЙ, 288-1 Song Hai Rd, Zhao Xiang Town, Shanghai, P.R.; Jahnstraβe, 10, 63533, Mainhausen
Поверка
| Методика поверки / информация о поверке |
МП 5-233-2025 Государственная система обеспечения единства измерений. Индикаторы рычажно-зубчатые Werka. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (95%) |
| Неуспешных поверок (СИ непригодно) | 1 (5 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96114-25: Описание типа
2025-96114-25.pdf
Файл устарел
|
Скачать | 169 КБ | |
|
96114-25: Методика поверки
МП 5-233-2025
2025-mp96114-25.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
96114-25: Описание типа
2025-96114-25-1.pdf
|
Скачать | 169 КБ | |
|
96114-25: Методика поверки
МП 5-233-2025
2025-mp96114-25-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Индикаторы рычажно-зубчатые Werka (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения отклонений формы и взаимного расположения поверхностей.
Описание
Принцип действия индикаторов основан на преобразовании перемещения измерительного рычага, в пропорциональное угловое перемещение стрелки циферблатного отсчетного устройства.
Индикаторы конструктивно состоят из измерительного рычага со сферическим измерительным наконечником, призматического корпуса со встроенным передаточным механизмом и циферблатного отсчетного устройства. Конструкция индикаторов обеспечивает возможность поворота измерительного рычага от его среднего положения и неизменность установленного положения в процессе измерения. Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством поворота ободка. Для установки индикатора на корпусе находятся шипы типа «ласточкин хвост» и в комплект поставки входят переходные втулки.
Индикаторы выпускаются в 10 модификациях, отличающихся положением шкалы относительно оси измерительного рычага (боковое, наклонное на 20°, торцевое), а также техническими и метрологическими характеристиками.
Заводской номер имеет буквенно-цифровой формат и наносится типографским методом на корпус индикатора, логотип изготовителя указан на лицевой стороне циферблатного отсчетного устройства.

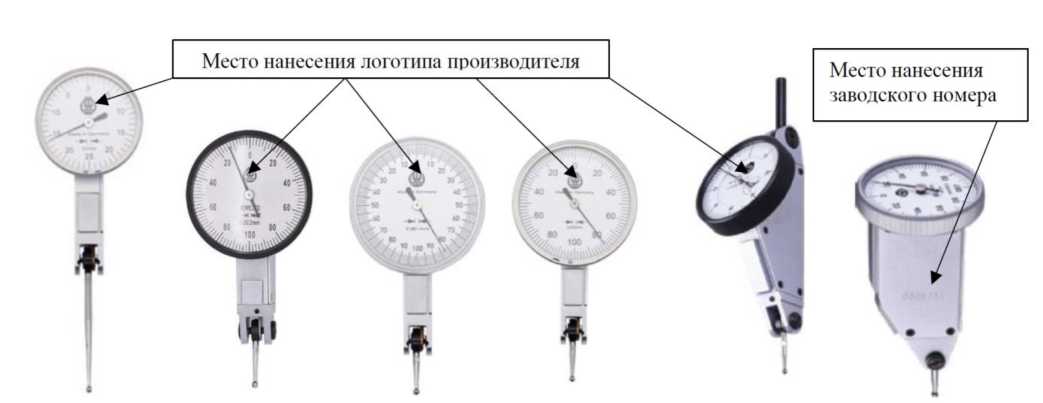

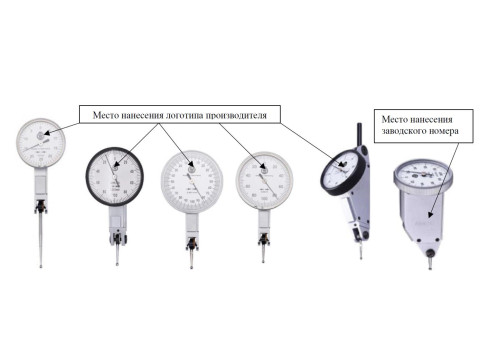

Общий вид индикаторов представлен на рисунке 1. Цвет шкалы может отличаться от представленных на рисунке 1 и не влияет на метрологические характеристики индикаторов.
а) с боковым положением шкалы относительно оси измерительного рычага
б) с наклонным в) с торцевым
на 20° положением пол ожением шкалы шкалы относительно оси
относительно оси измерительного
измерительного рычага
рычага
Рисунок 1 - Общий вид индикаторов с указанием расположения заводского номера и логотипа производителя
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Диапазон измерений, мм |
Цена деления, мм |
fe |
ft |
fges |
fu |
fw |
|
Индикаторов с боковым положением шкалы | ||||||
|
от 0 до 0,2 |
0,001 |
3 |
2 |
4 |
2 |
1,5 |
|
от 0 до 0,2 |
0,002 |
3 |
2 |
4 |
2 |
1,5 |
|
от 0 до 0,8 |
0,01 |
10 |
5 |
13 |
3 |
3 |
|
Индикаторов с боковым положением шкалы и длиной измерительного рычага свыше 35,7 мм | ||||||
|
от 0 до 0,5 |
0,01 |
12 |
6 |
15 |
6 |
6 |
|
от 0 до 0,8 |
0,01 |
12 |
6 |
15 |
6 |
6 |
Продолжение таблицы 1
|
Диапазон измерений, мм |
Цена деления, мм |
fe |
ft |
fges |
fu |
fw |
|
Индикаторов с наклонным положением шкалы | ||||||
|
от 0 до 1,6 |
0,01 |
12 |
6 |
15 |
6 |
6 |
|
Индикаторов с торцевым положением шкалы | ||||||
|
от 0 до 0,8 |
0,01 |
10 |
5 |
13 |
3 |
3 |
|
fe - наибольшая разность погрешностей измерений во всем диапазоне при прямом ходе, мкм, не более; ft - наибольшая разность погрешностей измерений в пределах 10 делений шкалы при прямом ходе, мкм, не более; fges - наибольшая разность погрешностей измерений во всем диапазоне при прямом и обратном ходе, мкм, не более; fu - наибольшая разность погрешностей измерений в точке при прямом и обратном ходе, мкм, не более; fw - размах показаний, мкм, не более. | ||||||
Таблица 2 - Основные технические характеристики
|
Диапазон измерений, мм |
Цена деления, мм |
Номинальный диаметр циферблата, мм |
Номинальная длина измерительного рычага, мм |
Угол поворота рычага, не менее |
Номинальный диаметр шарика, мм |
|
Индикаторов с боковым положением шкалы | |||||
|
от 0 до 0,2 |
0,001 |
40 |
12,8 |
240° |
2,0 |
|
от 0 до 0,2 |
0,002 |
40 |
240° | ||
|
от 0 до 0,8 |
0,01 |
32 |
240° | ||
|
от 0 до 0,5 |
0,01 |
32 |
35,7 |
240° |
2,0 |
|
от 0 до 0,8 |
0,01 |
30 |
16,5 |
230° |
2,0 |
|
от 0 до 0,8 |
0,01 |
37,5 |
230° | ||
|
от 0 до 0,2 |
0,002 |
37,5 |
230° | ||
|
от 0 до 0,8 |
0,01 |
37,5 |
46,4 |
240° |
2,0 |
|
Индикаторов с наклонным положением шкалы | |||||
|
от 0 до 1,6 |
0,01 |
37,5 |
16,5 |
230° |
2,0 |
|
Индикаторов с торцевым положением шкалы | |||||
|
от 0 до 0,8 |
0,01 |
37,5 |
16,5 |
230° |
2,0 |
|
Таблица 3 - Основные технические характе] |
ристики | ||
|
Наименование характеристики |
Значение для модификации | ||
|
с боковым положением шкалы |
с наклонным положением шкалы |
с торцевым положением шкалы | |
|
Измерительное усилие, Н, не более |
0,5 | ||
|
Колебание измерительного усилия, Н, не более |
0,15 | ||
|
Присоединительные диаметры переходных втулок для направляющей типа «ласточкин хвост», мм |
8-0,022 | ||
|
Габаритные размеры, мм, не более: - высота - ширина - толщина |
110 45 30 |
110 45 45 |
110 45 45 |
|
Масса, кг, не более |
0,12 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +15 до +25 80 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений, не менее |
120000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Индикатор рычажно-зубчатый Werka |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Присоединительные переходные втулки для направляющей типа «ласточкин хвост» |
- |
1(2) шт.* |
|
Ключ - отвертка |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз.** |
|
* Присоединительная переходная втулка для направляющей типа «ласточкин хвост» 0 6 мм -опционально; * * Поставляется один экземпляр в один адрес | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Стандарт предприятия «Индикаторы рычажно-зубчатые Werka»;
Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
