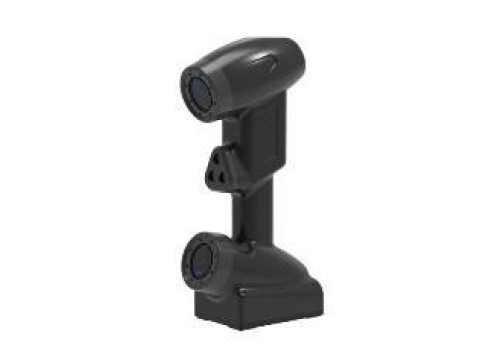

Приборы оптические координатно-измерительные бесконтактные Navi

Назначение

Приборы оптические координатно-измерительные бесконтактные Navi (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы по полученному в процессе сканирования массиву точек или полигонов.

Описание

Принцип действия приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется методом оптической триангуляции по размещённым на объекте сканирования оптическим рефлекторам и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительного кабеля для подключения к персональному компьютеру и источнику питания.

На корпусе приборов с тыльной стороны располагаются функциональные клавиши, позволяющие управлять процессом измерений и параметрами получаемого изображения, а также разъём для подключения кабеля соединения с персональным компьютером и разъём для подключения кабеля питания. В верхней части приборов располагается индикаторная лампа, предназначенная для помощи оператору с определением оптимальной дистанции сканирования.

Для повышения точности измерений возможно использование устройства оптического координатно-измерительного фотограмметрического FS (далее - устройство FS). При помощи устройства FS проводится построение базовой модели позиционирования, и после ее обработки с помощью программного обеспечения она загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

К средствам измерений данного типа относятся приборы оптические координатноизмерительные бесконтактные Navi модификаций RS-1N, RS-3N, RS-5N-1, RS-5N, RS-7N-1, RS-7N, RS-9N-1, RS-9N, RS-11-1, RS-11, RS-11N-1, RS-11N, которые различаются между собой внешним видом, значениями метрологических характеристик, массой и габаритными размерами.

Пломбирование крепёжных винтов корпуса приборов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер приборов в числовом и буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид приборов оптических координатно-измерительных бесконтактных Navi представлен на рисунке 1.

Общей вид места расположения маркировочной таблички приборов оптических координатно-измерительных бесконтактных Navi представлено на рисунке 2.

Общий вид устройства FS представлен на рисунке 3.

Общий вид маркировочной таблички c местом указания заводского номера и местом расположения знака утверждения типа представлены на рисунке 4.

а)              б)              в)               г)               д)             е)               ж)

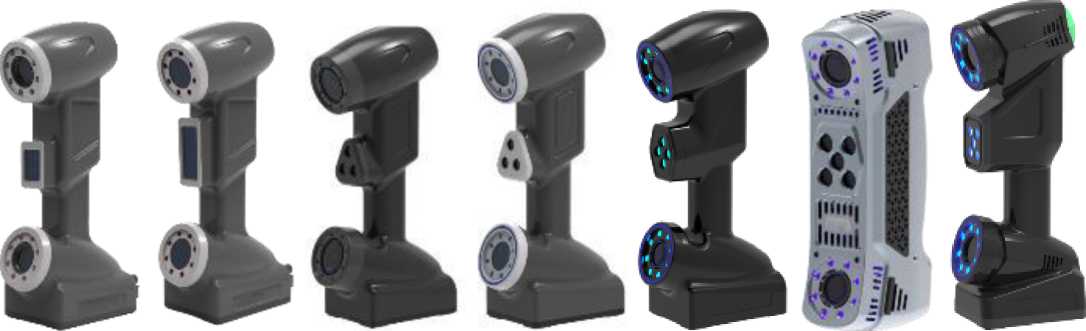

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных Navi с местом расположения маркировочной таблички а) модификации RS-1N;

б) модификации RS-3N; в) модификации RS-5N, RS-5N-1; г) модификации RS-7N-1, RS-7N;

д) модификации RS-9N-1, RS-9N; е) модификации RS-11-1, RS-11;

ж) модификации RS-11N-1, RS-11N.

Место расположения маркировочной таблички

Рисунок 2 - Общий вид места расположения маркировочной таблички приборов оптических координатно-измерительных бесконтактных Navi

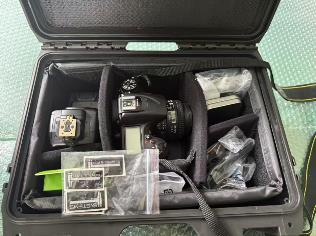

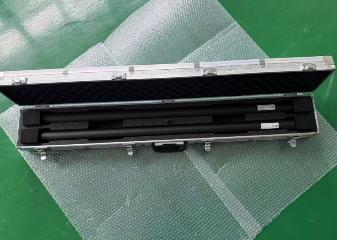

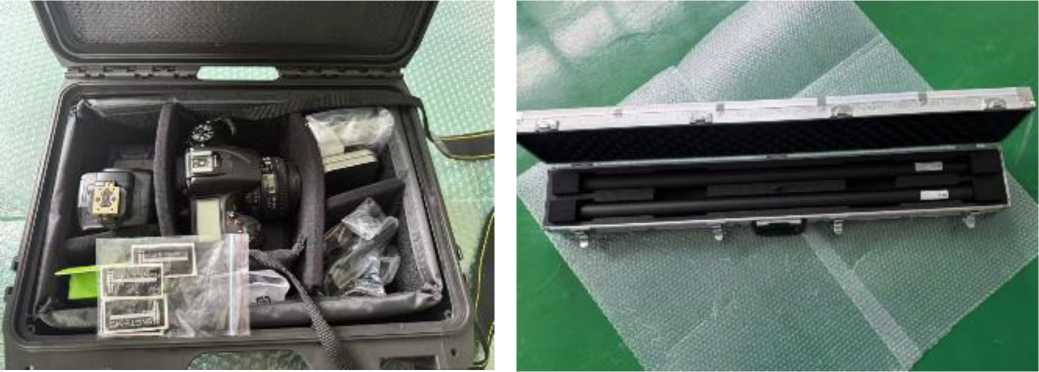

Рисунок 3 - Общий вид устройства FS

SYSTEMS

Прибор OHTII'irrk'MH кчюрдина । кои (мершсльныи бесконтактный

Заводской номер №

Navi

Частота

I абаритныс размеры (Дх111хВ),мм

ТУ СКЛ11.4011 «.001-2024

Лазерное излучение, класс по ГОСТ 31581-2012__

Напряжение

Тин

Модификация Дата выпуска Масса

Место расположения знака утверждения типа

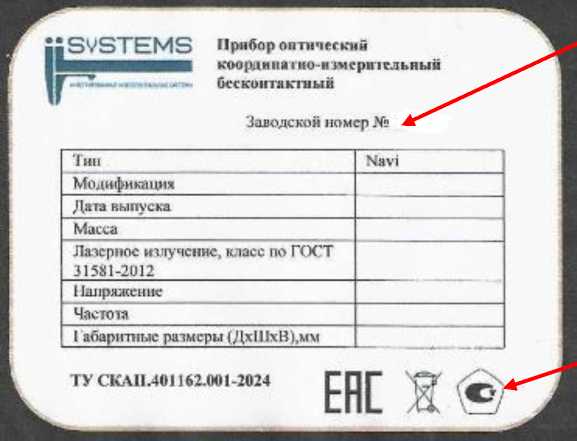

Рисунок 4 - Общий вид маркировочной таблички c местом указания заводского номера и местом расположения знака утверждения типа

Место указания заводского номера

Программное обеспечение

Для работы с приборами используется метрологически значимое программное обеспечение (далее - ПО) «Coord measuring», «MetriiScan», «Polyworks inspector», «Geomagic Control X», «PolyWorks Metrology Suite», «Gom inspect», устанавливаемое на локальном персональном компьютере, предназначенного для обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики_____

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку.

Комплектность

Таблица 6 - Комплектность приборов

Продолжение таблицы 6

Сведения о методах измерений

приведены в разделе 2.2.1 «РАБОТА С ПО. МЕТОДЫ ИЗМЕРЕНИЙ» документа «Приборы оптические координатно-измерительные бесконтактные Navi. Руководство по эксплуатации. СКАН.401162.001-2024 РЭ».

Нормативные документы

Г осударственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 № 2840;

«Приборы оптические координатно-измерительные бесконтактные Navi. Технические условия. СКАН.401162.001-2024 ТУ».
