Установки измерительные мобильные УЗМ "СИАМ"

Назначение

Установки измерительные мобильные УЗМ «СИАМ» (далее по тексту - установки) предназначены для измерения в автоматическом режиме дебита скважинной жидкости, скважинной жидкости без учета воды и свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.

Описание

Принцип действия основан на использовании предварительного разделения измеряемой среды на газ и жидкость с помощью гравитационного сепаратора, входящего в состав установки, и последующим измерением массы и массового расхода жидкости, объема и объемного расхода нефтяного газа.

В сепараторе происходит разделение продукции нефтяных скважин на жидкую и газовую фазы. Сепаратор имеет две выходных линии - газовую и жидкостную. На линиях установлены средства измерений для прямых измерений. Газовая фаза измеряется датчиками расхода газа ДРГ.М. Жидкая фаза измеряется метод прямого динамического измерения на базе кориолисового массового расходомера счетчик-расходомер массовый ЭЛМЕТРО-Фломак.

Содержание объемной доли воды в жидкой фазе определяется одним из двух способов: прямым методом измерения объемной доли воды в нефти поточным влагомером или косвенным методом расчета объемной доли воды в нефти по измеренному значению плотности жидкости.

В установке реализован проточный режим измерения скважинной жидкости (одновременный выпуск жидкой и газовой фаз из сепаратора параллельно).

В проточном режиме измерение происходит только СИ, установленными на жидкостной и газовой линиях (прямой метод измерения).

Установка включает в себя закрытый кузов-фургон, состоящий из двух помещений: блока технологического и блока контроля и управления, смонтированных на шасси автомобиля КАМАЗ. Конструкция кузова, способ его крепления на шасси автомобиля должны обеспечивать движение с максимальной скоростью до 80 км/ч.

В состав технологического блока входит:

- сепаратор;

- клапан предохранительный;

- трубопроводы, задвижки, трехходовой кран;

- датчики и преобразователи, указанные в таблице 1.

Таблица 1 - Список датчиков и преобразователей

Для измерения температуры рабочей среды используются преобразователи температуры с пределами допускаемой абсолютной погрешности не более ± 0,5 °С.

Для измерения давления рабочей среды используются преобразователи давления с пределами допускаемой приведенной погрешности не более ± 0,5 %.

В блоке контроля и управления размещены:

- щит распределительный;

- шкаф электрооборудования;

- персональный компьютер с установленным программным обеспечением (далее по тексту - ПО);

В составе блока контроля и управления используются Модули аналогового ввода МВ 110 (Рег. № 51291-12).

Заводской номер установок наносится на металлические таблички, которые крепятся внутри на стенке блока технологического, методом лазерной гравировки, обеспечивающим его сохранность на весь период эксплуатации установок. Формат нанесения заводского номера -цифровой. Пломбирование установок не предусмотрено. Средства измерений, находящиеся в составе установок, подлежат пломбированию в соответствии с их описанием типа.

Нанесение знака поверки на средство измерений не предусмотрено.

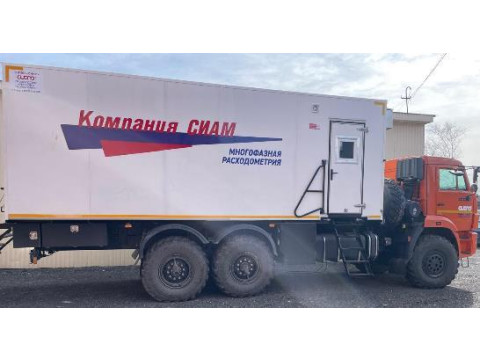

На рисунке 1 приведена фотография внешнего вида установки и место расположения маркировочной таблички.

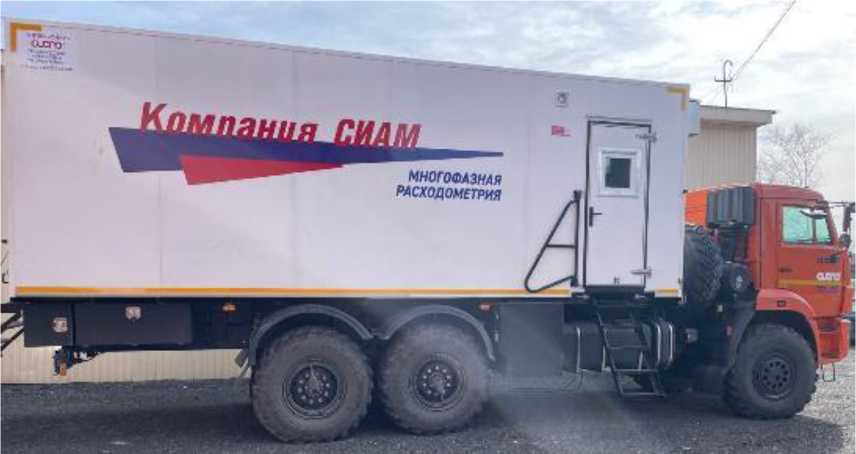

Рисунок 1 - Установки измерительные мобильные УЗМ «СИАМ»

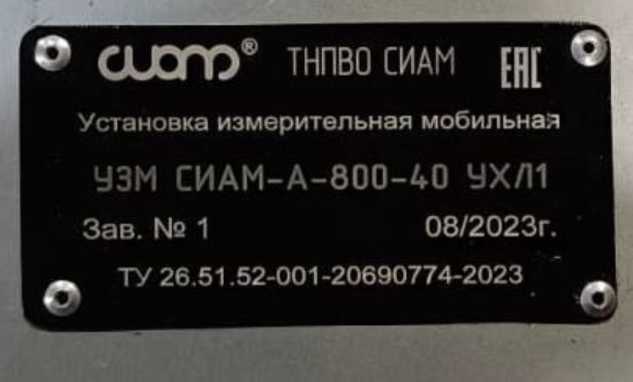

Рисунок 2 - Металлическая табличка

К установкам данного типа относятся установки со следующими заводскими номерами: 1, 6, 7, 8, 9, 10.

Структура условных обозначений установки:

К установкам данного типа относятся установки измерительные мобильные УЗМ «СИАМ» модификация УЗМ «СИАМ»-А-800-40 зав. №1, модификации УЗМ «СИАМ»-А-800-63 заводские №№ 6,7,8,9,10.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) установок обеспечивает реализацию функций установок.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных. ПО на метрологические характеристики установок влияние не оказывает.

Идентификационные данные программного обеспечения (далее - ПО) установок приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические, основные технические характеристики и показатели надежности установок приведены в таблицах 3, 4 и 5.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на титульный лист технических условий, руководства по эксплуатации и паспорта установок типографским способом, на таблички блока технологического, блока контроля и управления - методом лазерной гравировки.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных мобильных УЗМ «СИАМ», утвержденном ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» от 31 августа 2023 г. (свидетельство об аттестации № RA.RU.313391/9409-23 от 31.08.2023 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46673).

Нормативные документы

ГОСТ Р 8.1016-2022 «Государственная система обеспечения единства измерений. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2);

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5);

ТУ 26.51.52-001-20690774-2023 Технические условия «Установки измерительные мобильные УЗМ «СИАМ-Х-YYY-ZZ».
