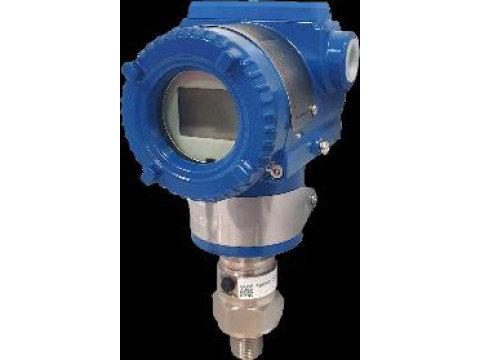

Преобразователи давления измерительные RS
| Номер в ГРСИ РФ: | 96126-25 |
|---|---|
| Производитель / заявитель: | ООО "РегСенсор", г. Москва |
Преобразователи давления измерительные RS (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений давления (абсолютного, избыточного и разности давлений) жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока и (или) в цифровой выходной сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96126-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 13.08.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | ||||||||||||||||||||||||||||||||||||||||||
| Модель | RS | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
На испытания представлены: RS53АH-1FS3 RS53GH-1DS3 RS43АH-1FS03 RS43АH-1ЕS03 RS11MH-1CS03 RS11MH-1GS03 RS11LH-1ES03 RS53GH-1GS3 RS43АH-1BS03/L1 RS11MH-1DS03/L1 RS53GH-1FS3/L1 RS53GH-1DS3/L2 RS11МH-1ES03 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
№1063 от
02.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1d6b6b22-e566-b56e-7fc9-61e4465568c9 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО "РегСенсор", РОССИЯ, 124460, г. Москва, ул. Конструктора Лукина, д. 14, стр. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-901-202-2025 Государственная система обеспечения единства измерений. Преобразователи давления измерительные RS. Методика поверки
(с 13.08.2025)
РТ-МП-901-202-2025 с изм. № 1 ГСИ. Преобразователи давления измерительные RS. Методика измерений. Для вновь изготавливаемых средств измерений в дополнение к РТ-МП-901-202-2025
(с 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для преобразователей с пределами допускаемой основной приведенной к диапазону измерений погрешности ±0,075 %
2 года
для преобразователей с пределами допускаемой основной приведен-ной к диапазону измерений погрешности ±0,04 %, ±0,05 %
1 год
для преобразователей с пределами допускаемой основной приведенной к диапазону измерений погрешности ±0,025 %
1 год
Для преобразователей с пределами допускаемой основной приведенной погрешности ±0,025 %
2 года
Для преобразователей с пределами допускаемой основной приведенной погрешности ±0,04 %, ±0,05 %
3 года
Для преобразователей с пределами допускаемой основной приведенной погрешности ±0,075 %, ±0,1 %
|
| Зарегистрировано поверок |
2320
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2320 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
96126-25: Описание типа
2025-96126-25.pdf
|
Скачать | 192.7 КБ | |
|
96126-25: Методика поверки
РТ-МП-901-202-2025
2025-mp96126-25.pdf
|
Скачать | 2.4 MБ | |
|
96126-25: Описание типа
2026-96126-25.pdf
|
Скачать | 441.7 КБ | |
|
96126-25: Методика поверки
РТ-МП-901-202-2025 с изм. № 1
2026-mp96126-25.pdf
|
Скачать | 5.4 MБ |
Описание типа
Назначение
Преобразователи давления измерительные RS (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений давления (абсолютного, избыточного и разности давлений) жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока и (или) в цифровой выходной сигнал.
Описание
Преобразователи изготавливаются следующих модификаций: RS53, RS43, RS11.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру (преобразователи разности давлений и уровня, определяемого по разности давлений, имеют 2 камеры - высокого и низкого давления, разделенные мембраной, изгибающейся в сторону меньшего давления), вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления моста одного из плеч первичного преобразователя и, как следствие, электрического сигнала в диагонали моста. Электрический сигнал преобразуется в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство (ЖК-дисплей), а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом на базе HART-протокола.
Конструктивно преобразователи состоят из корпуса, содержащего электронный блок и блок коммуникаций, к которому крепится блок с чувствительным элементом (измерительная ячейка).
Корпус преобразователей имеет возможность поворота на угол до ±270 ° относительно измерительной ячейки. Рабочее положение - 90 ° относительно горизонтальной поверхности.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками, наличием и видами взрывозащиты, видами присоединений к процессу, преобразователи могут использоваться в каналах измерений других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости или пара.
В зависимости от вида измеряемого давления преобразователи имеют следующие исполнения:
G - преобразователи избыточного давления;
А - преобразователи абсолютного давления;
H - преобразователи разности давлений с высоким статическим давлением 42 МПа;
M - преобразователи разности давлений со статическим давлением 16 МПа;
L - преобразователи разности давлений с низким статическим давлением.
В зависимости от способа нормирования погрешности преобразователи имеют следующие исполнения: стандартное, L1, L2, H.
Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода в паспорте преобразователя и имеет структуру, расшифровка которой приведена в руководстве по эксплуатации на преобразователи.

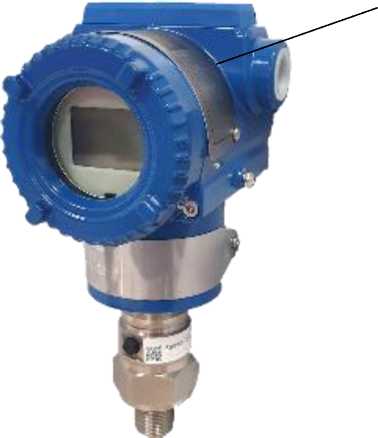

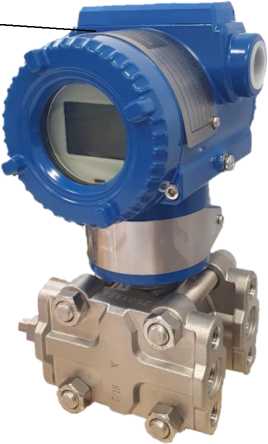

Общий вид преобразователей представлен на рисунке 1.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 1.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
Место нанесения _
заводского номера и знака утверждения типа
Рисунок 1 - Общий вид преобразователей давления измерительных RS и место нанесения заводского номера
Программное обеспечение
Преобразователи давления измерительные RS имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное, метрологически значимое, ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей, записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО,, не ниже |
2-061 |
|
Цифровой идентификатор ПО |
— |
Идентификационные данные ПО можно увидеть на дисплее преобразователя при включении.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Границы диапазона возможных настроек (от Ртт До Pmax), МПа: 1), 2) - RS53G |
- |
от -0,1 до 0,1 |
от -0,1 до 0,4 |
от -0,1 до 3 |
от -0,1 до 20 |
от -0,1 до 40 |
от -0,1 до 70 |
|
- RS53A |
- |
от 0 до 0,025 |
от 0 до 0,13 |
от 0 до 0,5 |
от 0 до 3 |
от 0 до 20 |
- |
|
- RS43G |
от -0,01 до 0,01 |
от -0,1 до 0,1 |
от -0,1 до 0,4 |
от -0,1 до 3 |
от -0,1 до 16 |
от -0,1 до 40 |
- |
|
- RS43A |
- |
от 0 до 0,025 |
от 0 до 0,13 |
от 0 до 0,5 |
от 0 до 3 |
от 0 до 16 |
- |
|
- RS11H |
- |
- |
- |
от -0,1 до 0,1 |
от -0,5 до 0,5 |
от -0,5 до 3 |
- |
|
- RS11M |
- |
- |
от -0,01 до 0,01 |
от -0,1 до 0,1 |
от -0,5 до 0,5 |
от -0,5 до 3 |
от -0,5 до 14 |
|
- RS11L |
- |
- |
от -0,002 до 0,002 |
от -0,002 до 0,002 |
от -0,0001 до 0,0001 |
- |
- |
|
Максимальный диапазон измерений (ДИмакс), МПа: 1) 2) - RS53G |
- |
0,1 |
0,4 |
3 |
20 |
40 |
70 |
|
- RS53A |
- |
0,025 |
0,13 |
0,5 |
3 |
20 |
- |
|
- RS43G |
0,01 |
0,1 |
0,4 |
3 |
16 |
40 |
- |
|
- RS43A |
- |
0,025 |
0,13 |
0,5 |
3 |
16 |
- |
|
- RS11H |
- |
- |
- |
0,1 |
0,5 |
3 |
- |
|
- RS11M |
- |
- |
0,01 |
0,1 |
0,5 |
3 |
14 |
|
- RS11L |
- |
- |
0,002 |
0,002 |
0,0001 |
- |
- |
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Минимальный | |||||||
|
диапазон | |||||||
|
измерений (ДИмин), кПа: 1) 2) | |||||||
|
- RS53G |
- |
1 |
4 |
30 |
200 |
400 |
700 |
|
- RS53A |
- |
5 |
5 |
5 |
30 |
200 |
- |
|
- RS43G |
0,5 |
1 |
4 |
30 |
200 |
400 |
- |
|
- RS43A |
- |
5 |
5 |
5 |
30 |
200 |
- |
|
- RS11H |
- |
- |
- |
1 |
5 |
30 |
- |
|
- RS11M |
- |
- |
0,5 |
1 |
5 |
30 |
140 |
|
- RS11L |
- |
- |
0,1 |
0,1 |
0,05 |
- |
- |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений |
См. таблицу 3 | ||||||
|
погрешности, у, %:2)3) | |||||||
|
Вариация выходного сигнала, % (от настроенного диапазона измерений), не более |
0,81у1 | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
А |
В |
C |
D |
E |
F |
G | |
|
Нормальные условия: - температура окружающей среды, °С |
от +21 до +25 | ||||||
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от |
±(0,06-К +0,01) | ||||||
|
нормальной, Yt, %/28 °С:4) | |||||||
|
Максимальное рабочее | |||||||
|
(статическое) давление, МПа: 2) | |||||||
|
- RS11H |
- |
- |
- |
42 |
42 |
42 |
- |
|
- RS11M |
- |
- |
16 |
16 |
16 |
16 |
16 |
|
- RS11L |
- |
- |
0,2 |
3,2 |
0,2 |
- |
- |
|
Наименование |
Значение | ||||||
|
Код диапазона измерений | |||||||
|
характеристики |
А |
В |
C |
D |
E |
F |
G |
|
Пределы допускаемой дополнительной приведенной к ДИн погрешности, вызванной, влиянием рабочего (статического) давления 2) 3) : - RS11H: - % / 16 МПа |
- |
- |
- |
±0,06-К |
- | ||
|
- RS11M: - % / 3,2 МПа - % / 16 МПа |
-- |
-- |
±0,1-К - |
±0,06-К |
- ±0,06-К | ||
|
- RS11L: - % / 0,2 МПа - % / 3,2 МПа |
-- |
-- |
±0,03-К - |
- ±0,2-К |
±0,06-К - |
-- |
-- |
1) В меню преобразователей предусмотрен выбор других единиц измерений давления, допущенных к применению в РФ.
2) Конкретные значения указаны в паспорте.
3) Коэффициент перенастройки К=ДИмакс/ДИн, где ДИн - настроенный диапазон измерений преобразователя.
Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового дисплея (ЖК-дисплея) преобразователя.
4) Для кодов диапазона C и D преобразователей RS11 указанное значение удваивается.
Примечания:
Диапазон измерений (ДИ) - алгебраическая разность между значениями верхнего и нижнего пределов измерений.
При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального (ДИмакс), но величина диапазона измерений должна быть не менее минимального (ДИмин). Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя.
Таблица 3 - Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности преобразователя
|
Модификация датчика |
Код диапазона измерений |
Исполнение |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) 2) | |||||
|
К<10 |
К>10 |
К<20 |
К>20 |
К<40 |
К>40 | |||
|
RS53G |
В |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- |
- |
- |
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036\К) |
- |
- | ||
|
С, F, G |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- | |||
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,050+0,0025-к) |
- |
- | ||
|
D, Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015\К) |
- |
- | |
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015-к) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- |
- |
- | ||
|
RS53A |
В, С |
Стандартное |
±0,04 |
±(0,004+0,0036-к) |
- |
- |
- |
- |
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036-к) |
- |
- | ||
|
D |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- | |||
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,050+0,0025\К) |
- |
- | ||
|
Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015\К) |
- |
- | |
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015-к) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- |
- |
- | ||
|
F |
Стандартное |
±0,05 |
±(0,015+0,0035-к) |
- |
- |
- |
- | |
|
L1 |
±0,075 |
±(0,040+0,0035\К) |
- |
- |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,03+0,0035-К) |
- |
- | ||
|
Модификация датчика |
Код диапазона измерений |
Исполнение |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) 2) | |||||
|
К<10 |
К>10 |
К<20 |
К>20 |
К<40 |
К>40 | |||
|
RS43G |
А |
Стандартное |
- |
- |
±(0,013+0,027-К) |
- |
- |
- |
|
L1 |
- |
- |
±0,075 |
- |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
- |
- |
- | ||
|
В |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- |
- |
- | |
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036\К) |
- |
- | ||
|
С, F, |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- |
- |
- | |
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,05+0,0025-К) |
- |
- | ||
|
D, Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015-К) |
- |
- | |
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015\К) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- |
- |
- | ||
|
RS43A |
В, С |
Стандартное |
±0,04 |
±(0,004+0,0036-К) |
- |
- |
- |
- |
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036\К) |
- |
- | ||
|
D |
Стандартное |
±0,04 |
±(0,015+0,0025-К) |
- |
- |
- |
- | |
|
L1 |
- |
- |
±0,075 |
±(0,025+0,0025-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,05+0,0025-К) |
- |
- | ||
|
Е |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015-К) |
- |
- | |
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015-К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015\К) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- | ||||
|
F |
Стандартное |
0,05 |
±(0,015+0,0035-К) |
- |
- |
- |
- | |
|
L1 |
±0,075 |
±(0,04+0,0035-К) |
- |
- |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,03+0,0035-К) |
- |
- | ||
|
Модификация датчика |
Код диапазона измерений |
Исполнение |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности, у, % 1) 2) | |||||
|
К<10 |
К>10 |
К<20 |
К>20 |
К<40 |
К>40 | |||
|
RS11M RS11H |
С3) |
Стандартное |
- |
- |
±(0,013+0,027-К) |
- |
- |
- |
|
L1 |
- |
- |
±0,075 |
- |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
- |
- |
- | ||
|
D |
Стандартное |
±0,04 |
±(0,004+0,00З6-К) |
- |
- |
- |
- | |
|
L1 |
- |
- |
±0,075 |
±(0,003+0,0036-К) |
- |
- | ||
|
L2 |
- |
- |
±0,1 |
±(0,028+0,0036-к) |
- |
- | ||
|
Е, F, G3) |
Стандартное |
- |
- |
±0,04 |
±(0,010+0,0015-к) |
- |
- | |
|
L1 |
- |
- |
- |
- |
±0,075 |
±(0,015+0,0015\К) | ||
|
L2 |
- |
- |
- |
- |
±0,1 |
±(0,040+0,0015\К) | ||
|
Н |
±0,025 |
±(0,010+0,0015-К) |
- |
- |
- |
- | ||
|
RS11L |
С, D |
Стандартное |
- |
- |
±(0,05+0,025-К) |
- |
- |
- |
|
Е4) |
Стандартное |
±0,6 | ||||||
|
1) Конкретные значения указаны в паспорте. 2) Коэффициент перенастройки К=ДИмакс/ДИн, где ДИмакс — максимальный диапазон измерений, ДИн - настроенный диапазон измерений преобразователя. Минимальный шаг перенастройки равен единице последнего разряда показаний цифрового дисплея (ЖК-дисплея) преобразователя. 3) Только для RS11M. 4) Возможно только К<2. | ||||||||
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой |
от 4 до 20 HART, дисплей |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45,0 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С 1) - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +80 2) 95 от 84,0 до 106,7 |
|
Масса, кг, не более: - RS53 - RS43 - RS11H - RS11L, RS11M |
4 6 6,4 6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
144х150х205 |
|
Маркировка взрывозащиты |
0Ex ia IIC Т4 Ga Х 0Ex ia IIC Т6 Ga Х 0/1 Ех db IIC Т6 Ga/Gb Х Ex tb IIIC Т80°С Db Х |
|
1) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие температуры окружающего воздуха ниже минус 35 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователя давления. 2) от -60 до +70 - для исполнений с видом взрывозащиты взрывонепроницаемая оболочка. | |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
270000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на металлическую табличку, прикрепленную на корпус преобразователя, способом лазерной гравировки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь разности давлений измерительный |
RS |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. 1) |
|
1) Допускается прилагать 1 экз. (в зависимости от заказа) на партию преобразователей, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в п. 1.1 «Назначение преобразователей» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10’2 - 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления»
Приказ Федерального агентства по техническому регулированию и метрологии
от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств
измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии
от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств
измерений разности давлений до 1-105 Па»
Технические условия ТУ 26.51.52-001-58566605-2025 «Преобразователи давления измерительные RS, модификаций: RS53, RS43, RS11, RS13, RS15, RS21, RS38, RS79, RS18»
