Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300
| Номер в ГРСИ РФ: | 96130-25 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, а также для регистрации и коммутации измерительных сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96130-25 | |||||||||
| Действует | по 13.08.2030 | |||||||||
| Наименование | Мультиметры цифровые с системой сбора данных и коммутации | |||||||||
| Модель | RIGOL M300 | |||||||||
| Модификации |
M301 M302 |
|||||||||
| Приказы |
№1683 от
13.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1d195602-e0aa-9dae-6718-60bdb3300798 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Rigol Technologies Co., Ltd, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП М300/2025 Государственная система обеспечения единства измерений. Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96130-25: Описание типа
2025-96130-25.pdf
Файл устарел
|
Скачать | 202 КБ | |
|
96130-25: Методика поверки
2025-mp96130-25.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
96130-25: Описание типа
2025-96130-25-1.pdf
|
Скачать | 202 КБ | |
|
96130-25: Методика поверки
МП М300/2025
2025-mp96130-25-1.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, а также для регистрации и коммутации измерительных сигналов.
Описание
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры представляют собой комбинацию базового блока (многофункционального коммутатора) и собственно измерительного блока. Базовый блок мультиметра оснащён пятью слотами для установки в них комбинации сменных модулей сбора данных и коммутации. Для измерения физических величин мультиметры имеют отдельные измерительные каналы. Каждый канал настраивается на измерение какого-либо параметра независимо от других каналов.
Управление процессом измерения, коммутации каналов и обработка данных осуществляется с помощью встроенного микропроцессора. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через интерфейсы связи GPIB, USB, LAN, RS-232. Мультиметры имеют многоязыковый интерфейс, систему быстрой справки, часы и календарь.
Мультиметры цифровые выпускаются в модификациях M301, M302.
Таблица 1— Модификации мультиметра_________________________________________
|
Модификация |
Состав модификации |
|
M301 |
Модуль мультиметра МС3065, базовый блок М300 |
|
M302 |
Модуль мультиметра МС3065, базовый блок М300, 20-канальный мультиплексор MC3120, блок коммутации M3TB20 |
При укомплектовании сменными блоками (Таблица 2), расширяющими функциональные возможности, мультиметры могут использоваться как регистраторы измеряемых сигналов.
Таблица 2 - Перечень сменных блоков
|
Наименов ание |
Функциональное назначение |
Количе ство канало в |
Измерения/измерительные каналы | |||
|
Напряже ние постоян ного и перемен ного тока |
Сила постоян ного и перемен ного тока |
Сопротив ление |
Часто та | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
MC3120 |
Мультиплексор |
20 |
+ |
- |
+ |
+ |
|
MC3132 |
Мультиплексор |
32 |
+ |
- |
+ |
+ |
|
MC3164 |
Мультиплексор несимметричный |
64 |
+ |
- |
+ |
+ |
|
MC3324 |
Мультиплексор смешанного типа1) |
20+4 |
+ |
+ |
+ |
+ |
|
MC3416 |
Модуль 16-канального актуатора2) |
16 |
- |
- |
- |
- |
|
MC3534 |
Многофункциональный модуль3) |
4 |
- |
- |
- |
- |
|
MC3648 |
Матричный переключатель |
4x8 |
+ |
- |
+ |
+ |
|
M3TB20 |
Блок коммутации MC3120 |
20 |
+ |
- |
+ |
+ |
|
M3TB32 |
Блок коммутации MC3132 |
32 |
+ |
- |
+ |
+ |
|
M3TB64 |
Блок коммутации MC3164 |
64 |
+ |
- |
+ |
+ |
|
M3TB24 |
Блок коммутации MC3324 |
24 |
+ |
+ |
+ |
+ |
|
M3TB48 |
Блок коммутации MC3648 |
48 |
+ |
- |
+ |
+ |
|
M3TB34 |
Блок коммутации MC3534 |
4 |
- |
- |
- |
- |
|
M3TB16 |
Блок коммутации MC3416 |
16 |
- |
- |
- |
- |
Примечания:
1. 20 каналов измерения напряжений, 4 канала измерения силы тока.
2. Включение внешних устройств.
3. Проверка состояния и управление внешними устройствами.
Конструктивно приборы выполнены в портативном корпусе настольного исполнения. На передней панели мультиметров размещены ЖКИ, клавиатура, индикаторы каналов, кнопка включения, разъем интерфейса USB HOST. Основные узлы мультиметров - в зависимости от комплектации: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.
На задней панели размещены гнезда (слоты) для установки в них до пяти сменных модулей сбора данных и коммутации в любой комбинации, а также разъемы аналоговой шины, интерфейсов LAN, USB DEVICE (внешнее управление), GPIB, RS-232, предохранитель, селектор питающих напряжений, разъем питания.
Уникальный заводской номер с 13 -значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на боковую панель мультиметров (рисунок 3).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на боковую панель мультиметров (рисунок 3).
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели мультиметров специальными стикер-наклейками (рисунок 5).

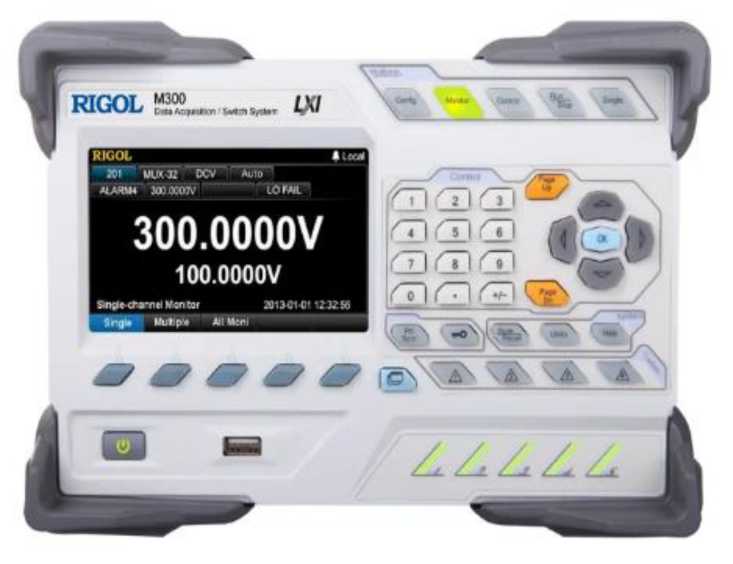

Рисунок 1 - Передняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

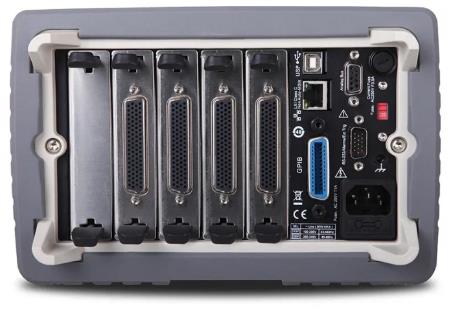

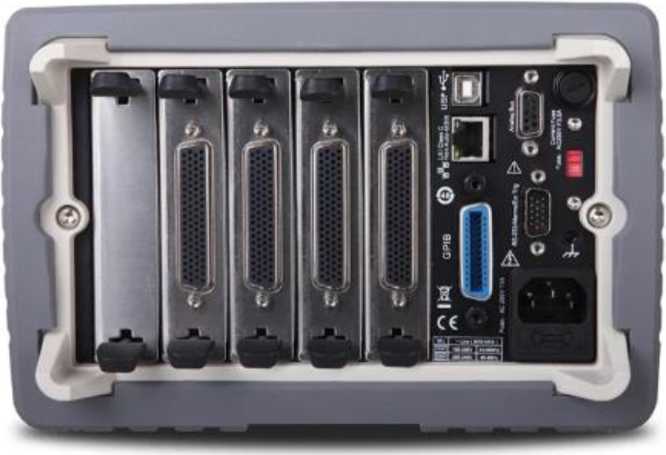

Рисунок 2 - Задняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

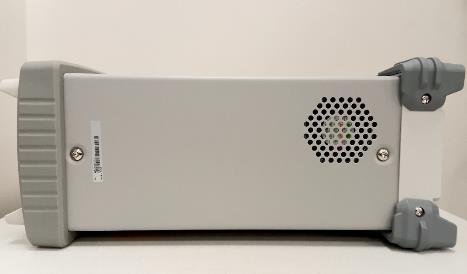

Рисунок 3 - Боковая панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

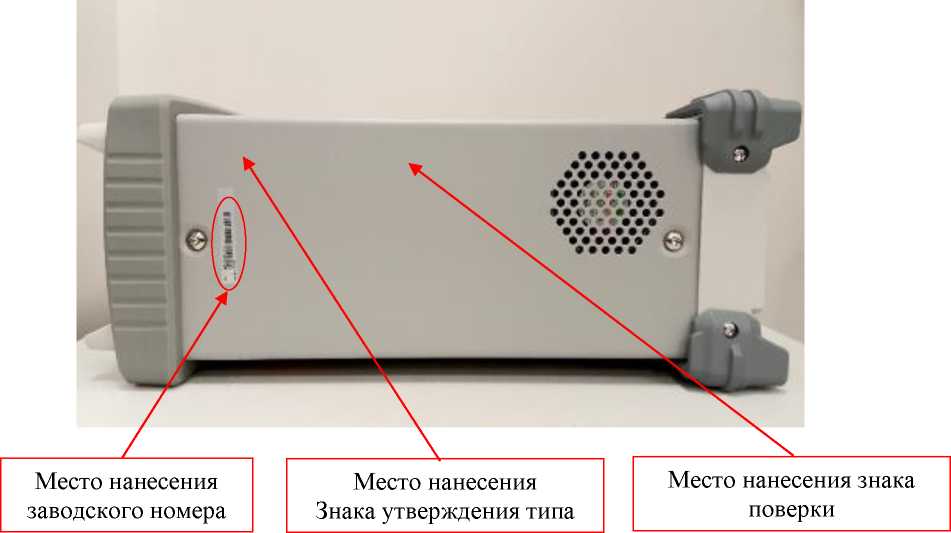

Рисунок 4 - Фрагмент боковой панели мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

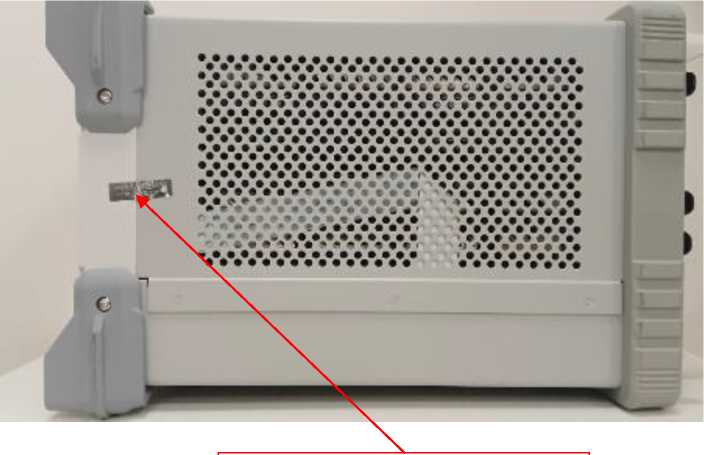

Место для нанесения пломбы в виде стикера-наклейки

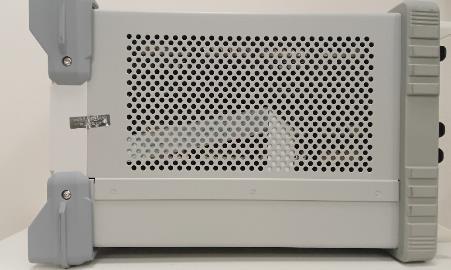

Рисунок 5 - Нижняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300
Программное обеспечение
Программное обеспечение мультиметров служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица3 - Идентификационные данные программного обеспечения________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
M300_Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.02.00.08.00 |
Технические характеристики
Метрологические и технические характеристики источников представлены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока для диапазонов, В 0,2 2 20 200 300 |
±(0,000040-U+0,000005 В) ±(0,000035-U+0,000012 В) ±(0,000040-U+0,0001 В) ±(0,000050-U+0,0012 в) ±(0,000055-U+0,0030 в) |
|
Пределы допускаемой абсолютной погрешности при измерении напряжения переменного тока для диапазонов: 0,2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц 2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц 20 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц 200 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц 300 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц |
±(0,0035-U+0,00008 В) ±(0,0006-U+0,00008 в) ±(0,0012^+0,00001 в) ±(0,0060^+0,00016 в) ±(0,0400^U+0,0010) ±(0,0035-U+0,0006 В) ±(0,0006-U+0,0006 в) ±(0,0012-U+0,0010 в) ±(0,0060-U+0,0016 в) ±(0,0400-U+0,010 В) ±(0,0035-U+0,008 В) ±(0,0008^+0,008 в) ±(0,0015^+0,010 в) ±(0,0060-U+0,016 в) ±(0,0400-U+0,100 в) ±(0,0008-U+0,06 В) ±(0,0008-U+0,06 в) ±(0,0015-U+0,10 в) ±(0,0060^+0,16 в) ±(0,0008-U+0,09 В) ±(0,0008-U+0,09 В) ±(0,0015-U+0,15 в) ±(0,0060-U+0,24 в) |
|
Пределы допускаемой абсолютной погрешности при измерении силы постоянного тока для пределов 200 мкА 2 мА 20 мА 0,2 А 1 А |
±(0,00054+0,03 мкА) ±(0,00054+0,00006 мА) ±(0,00054+0,003 мА) ±(0,00054+0,006 мА) ±(0,001004+0,0002 А) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при измерении силы переменного тока для диапазонов 200 мкА с частотой 1 кГц |
±(0,0015-1+0,12 мкА) |
|
5 кГц |
±(0,0015-1+0,12 мкА) |
|
10 кГц |
±(0,0035-1+1,40 мкА) |
|
2 мА с частотой 1 кГц |
±(0,00124+0,0008 мА) |
|
5 кГц |
±(0,00124+0,0008 мА) |
|
10 кГц |
±(0,00204+0,005 мА) |
|
20 мА с частотой 1 кГц |
±(0,0015-1+0,12 мА) |
|
5 кГц |
±(0,0015-1+0,12 мА) |
|
10 кГц |
±(0,00354+0,14 мА) |
|
0,2 А с частотой 1 кГц |
±(0,00104+0,08 мА) |
|
5 кГц |
±(0,00104+0,08 мА) |
|
10 кГц |
±(0,00204+0,5 мА) |
|
1 А с частотой 1 кГц |
±(0,0015-1+0,0006 А) |
|
5 кГц | |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления - по 2-х проводной схеме для пределов: | |
|
200 Ом |
±3,028 Ом |
|
2 кОм |
±3,220 Ом |
|
20 кОм |
±5,2 Ом |
|
200 кОм |
±25 Ом |
|
1 МОм |
±133 Ом |
|
10 МОм |
±4,103 кОм |
|
100 МОм |
±810,003 кОм |
|
- по 4-х проводной схеме для пределов: | |
|
200 Ом |
±28 мОм |
|
2 кОм |
±220 мОм |
|
20 кОм |
±2,2 Ом |
|
200 кОм |
±22 Ом |
|
Пределы допускаемой относительной погрешности измерений частоты, %, для пределов | |
|
от 3 Гц до 40 Гц включ. |
±0,07 |
|
от 40 Гц до 1 МГц |
±0,007 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В частотой от 45 до 44 Гц частотой от 45 до 66 Гц |
от 100 до 120 от 200 до 240 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
365x235x155 |
|
Масса, кг, не более |
8,0 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на боковую панель корпуса мультиметров цифровых с системой сбора данных и коммутации RIGOL M300 в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 7.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль мультиметра |
МС3065 |
1 |
|
Базовый блок |
M300 |
1 |
|
Руководство по эксплуатации |
UGC07115-1110 |
1 |
|
USB кабель |
- |
1 |
|
Сетевой кабель |
- |
1 |
|
Мультиплексор |
MC3120 |
1* |
|
Блок коммутации MC3120 |
M3TB20 |
1* |
|
Мультиплексор |
MC3132 |
по заказу |
|
Мультиплексор несимметричный |
MC3164 |
по заказу |
|
Мультиплексор смешанного типа |
MC3324 |
по заказу |
|
Модуль 16-канального актуатора |
MC3416 |
по заказу |
|
Многофункциональный модуль |
MC3534 |
по заказу |
|
Матричный переключатель |
MC3648 |
по заказу |
|
Блок коммутации MC3132 |
M3TB32 |
по заказу |
|
Блок коммутации MC3164 |
M3TB64 |
по заказу |
|
Блок коммутации MC3324 |
M3TB24 |
по заказу |
|
Блок коммутации MC3648 |
M3TB48 |
по заказу |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок коммутации MC3534 |
M3TB34 |
по заказу |
|
Блок коммутации MC3416 |
M3TB16 |
по заказу |
|
Блок коммутации MC3416 |
M3TB16 |
по заказу |
*Для модификации М302
Сведения о методах измерений
приведены в главе 4 «Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Руководство по эксплуатации», UGC07115-1110.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1»10-8 до 100 А в диапазоне частот от 1»104 до 1»106 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной для средств измерений времени и частоты»;
«Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Стандарт предприятия», DSM01100-2021-09-RU.
Другие Мультиметры
