Прибор для определения сопротивления изгибу 79-56
| Номер в ГРСИ РФ: | 96133-25 |
|---|---|
| Производитель / заявитель: | ООО "Кама", Пермский край, г. Краснокамск |
Прибор для определения сопротивления изгибу 79-56 (далее - прибор), предназначен для измерений силы упругости и определения жёсткости при изгибе исследуемого образца.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96133-25 | ||||||
| Наименование | Прибор для определения сопротивления изгибу | ||||||
| Модель | 79-56 | ||||||
| Приказы |
№1683 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c7b21038-8293-5f79-84f6-7cf36b639168 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Кама», РОССИЯ, 617060, Пермский край, г. Краснокамск, ул. Шоссейная., д. 11
Поверка
| Методика поверки / информация о поверке |
МП-694-2025 Государственная система обеспечения единства измерений. Прибор для определения сопротивления изгибу 79-56. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96133-25: Описание типа
2025-96133-25.pdf
Файл устарел
|
Скачать | 124.4 КБ | |
|
96133-25: Методика поверки
МП-694-2025
2025-mp96133-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96133-25: Описание типа
2025-96133-25-1.pdf
|
Скачать | 124.4 КБ | |
|
96133-25: Методика поверки
МП-694-2025
2025-mp96133-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Прибор для определения сопротивления изгибу 79-56 (далее - прибор), предназначен для измерений силы упругости и определения жёсткости при изгибе исследуемого образца.
Описание
Принцип действия прибора основан на измерениях силы изгиба, прикладываемой к исследуемому образцу. По результатам измерений силы рассчитывается жёсткость образца бумаги или картона. Измерения производятся с помощью тензорезисторного датчика силы. Чувствительный элемент датчика упирается в вершину стрелы изгиба образца. Переменный электрический сигнал, возникающей в датчике при изменении силы изгиба, передаётся в электронный блок управления. Сигнал, соответствующий силе наибольшей величины, детектируется и обрабатывается в электронном блоке управления. Измеренные значения силы отображаются на цифровом отсчётном устройстве. Эти значения используются для расчета жёсткости образцов, как автоматически, так и вручную.
Конструктивно прибор состоит из нескольких основных узлов и блоков, смонтированных на несущем основании. Изгибающее устройство имеет электрический привод и снабжено зажимом для фиксации образца. Чувствительный элемент (нож) силоизмерительного узла установлен так, что сила упругости при изгибе образца направлена вдоль его оси и воздействует на тензорезисторный датчик. Блок управления и индикации также жестко закреплен на несущем основании прибора.
К настоящему типу средства измерений относится прибор для определения сопротивления изгибу 79-56 с заводским номером 97851-01.
Для подключения к внешним устройствам прибор снабжен аналоговым выходом.
Заводской номер, идентифицирующий прибор, имеет цифровой формат, нанесен методом печати на маркировочную табличку, расположенную на боковой панели прибора.
Общий вид прибора, место нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование прибора не предусмотрена.
Место нанесения маркировочной таблички
Рисунок 1 - Общий вид прибора
Место нанесения заводского номера
Место нанесения знака утверждения типа

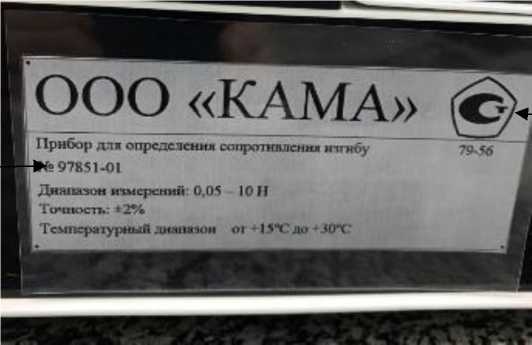

Рисунок 2 - Маркировочная табличка
Программное обеспечение
Прибор имеет в своем составе встроенное программное обеспечение (далее - ПО). ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее блока управления через меню во вкладке «Обслуживание».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
V05.00.04 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н |
от 0,05 до 10,0 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±2 |
|
Дискретность измерений силы, Н |
0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Устанавливаемая длина изгиба образца, мм |
5, 10, 15, 20, 25, 50 |
|
Габаритные размеры, мм, (без ножа) не более: - высота |
295 |
|
- ширина |
440 |
|
- глубина |
440 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - - относительная |
от +15 до +30 |
|
влажность воздуха, % |
от 20 до 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - - частота переменного тока, |
от 187 до 242 |
|
Гц |
50±1 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на боковой панели прибора, в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для определения сопротивления изгибу 79-56 |
- |
1 шт. |
|
Приспособление для калибровки (рамка и опорная площадка) |
- |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 2.2 «Использование в работе» документа «Прибор для определения сопротивления изгибу 79-56. Руководство по эксплуатации. Паспорт».
Нормативные документы
Техническая документация ООО «Кама».
