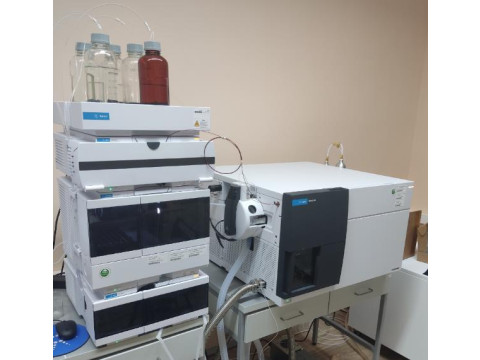

Хромато-масс-спектрометр жидкостный 6475 LC/TQ
| Номер в ГРСИ РФ: | 96143-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хромато-масс-спектрометр жидкостный 6475 LC/TQ (далее - хромато-масс-спектрометр) предназначен для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96143-25 | ||||||
| Наименование | Хромато-масс-спектрометр жидкостный | ||||||
| Модель | 6475 LC/TQ | ||||||
| Приказы |
№1685 от
14.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a94c66d7-fc8e-c615-eecc-20ff12fea29d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Agilent Technologies Singapore Pte Ltd., СИНГАПУР, 768923, 1 Yishun Avenue 7
Поверка
| Методика поверки / информация о поверке |
ИМТ-МП-0059-2024 Государственная система обеспечения единства измерений. Хромато-масс-спектрометр жидкостный. Методика поверки
(с 14.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96143-25: Описание типа
2025-96143-25.pdf
Файл устарел
|
Скачать | 144.3 КБ | |
|
96143-25: Методика поверки
2025-mp96143-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
96143-25: Описание типа
2025-96143-25-1.pdf
|
Скачать | 144.3 КБ | |
|
96143-25: Методика поверки
ИМТ-МП-0059-2024
2025-mp96143-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Хромато-масс-спектрометр жидкостный 6475 LC/TQ (далее - хромато-масс-спектрометр) предназначен для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы.
Описание
Принцип действия хромато-масс-спектрометра основан на разделении компонентов пробы, поступающей из жидкостного хроматографа, их ионизации и детектировании с помощью масс-спектрометрического детектора. Образовавшиеся ионы поступают в масс-анализатор, где осуществляется их разделение по соотношению массы к заряду. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор.
Хромато-масс-спектрометр состоит из высокоэффективного жидкостного хроматографа 1290 Infinity II (далее - хроматограф) и масс-спектрометрического детектора с тройным квадруполем G6475A (далее - масс-спектрометрический детектор G6475A).
Хроматограф включает в себя жидкостный градиентный насос G7104A 1290 Flexible Pump с узлами контроля давления и потока элюента, автосемплер G7129B 1290 Vialsampler, термостат для разделительных колонок G7116B 1290 MCT.
Масс-спектрометрический детектор G6475A включает в себя источник ионизации, блок насосов (форвакуумный и турбомолекулярный), последовательно соединенные квадрупольные масс-анализаторы (3 шт.) и детектор ионов на основе электронного умножителя. В качестве источника ионизации компонентов пробы используется источник ионизации с технологией Agilent Jet Stream (AJS), работающий по технологии электрораспылительной ионизации при атмосферном давлении (ESI).
К хромато-масс-спектрометру данного типа относится хромато-масс-спектрометр жидкостный 6475 LC/TQ с серийным номером SG2321S001.
Серийный номер хромато-масс-спектрометра расположен справа внизу на передней панели масс-спектрометрического детектора G6475A в специальном застекленном окне. Нанесение знака поверки на хромато-масс-спектрометр в обязательном порядке не предусмотрено.
Общий вид хромато-масс-спектрометра с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1.
Пломбирование хромато-масс-спектрометра не предусмотрено.
знака утверждения типа и серийного номера
_t____16**% ~____
Место нанесения

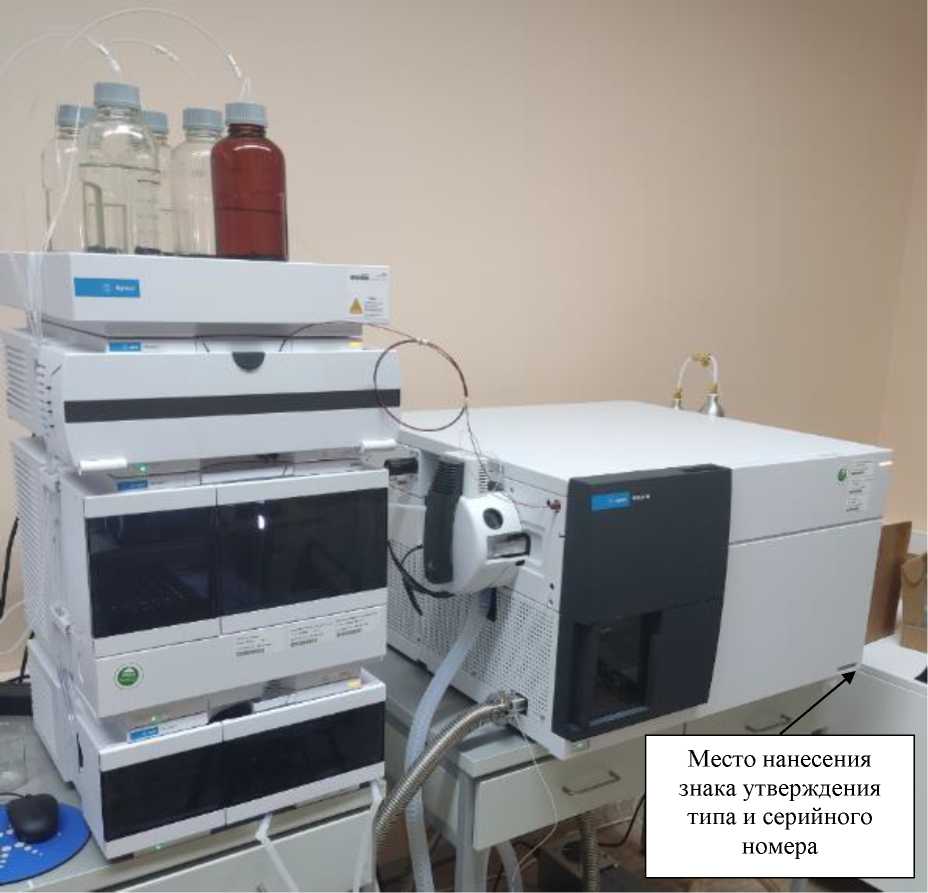

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного 6475 LC/TQ с указанием места нанесения знака утверждения типа и серийного номера
Программное обеспечение
Хромато-масс-спектрометр оснащен автономным программным обеспечением (далее - ПО) Agilent MassHunter Workstation. ПО позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Обработка данных хроматограмм осуществляется в подпрограмме Qualitative Analysis.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО хромато-масс-спектрометра учтено при нормировании метрологических характеристик. Метрологически значимой является подпрограмма Qualitative Analysis.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Qualitative Analysis |
|
Номер версии (идентификационный номер) ПО |
12.X |
|
Цифровой идентификатор ПО |
_ |
|
Примечания: 1 «Х» - номер версии метрологически незначимой части встроенного ПО, может принимать целые значения в диапазоне от 1 до 9. 2 «12» - номер версии метрологически значимой части встроенного ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовых чисел, а.е.м. |
от 5 до 3000 |
|
Чувствительность (отношение сигнал/шум), не менее: - в режиме «электроспрей», отрицательная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 152,0 (m/z родительского иона 321,2) при вводе 1,0 пг левомицетина - в режиме «электроспрей», положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3) при вводе 1,0 пг резерпина |
3500 3500 |
|
Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала, %: - по площади пика - по времени удержания |
8,0 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
85 |
|
- атмосферное давление, кПа |
от 85 до 106 |
|
Потребляемая мощность масс-спектрометрического детектора G6475A, В^А, не более |
2850 |
|
Габаритные размеры масс-спектрометрического детектора G6475A, мм, не более: | |
|
- высота |
480 |
|
- ширина |
780 |
|
- длина |
840 |
|
Масса масс-спектрометрического детектора G6475A, кг, не более |
117 |
|
Потребляемая мощность термостата для разделительных колонок G7116B 1290 MCT, 1Ь\, не более |
150 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры термостата для разделительных колонок G7116B 1290 MCT, мм, не более: | |
|
- высота |
160 |
|
- ширина |
435 |
|
- длина |
430 |
|
Масса термостата для разделительных колонок G7116B 1290 MCT, кг, не более |
12,5 |
|
Потребляемая мощность автосемплера G7129B 1290 Vialsampler, В^А, не более |
350 |
|
Габаритные размеры автосемплера G7129B 1290 Vialsampler, мм, не более: | |
|
- высота |
320 |
|
- ширина |
396 |
|
- длина |
468 |
|
Масса автосемплера G7129B 1290 Vialsampler, кг, не более |
24,0 |
|
Потребляемая мощность жидкостного градиентного насоса G7104A 1290 Flexible Pump, В\Л, не более |
120 |
|
Габаритные размеры жидкостного градиентного насоса G7104A 1290 Flexible Pump, мм, не более: | |
|
- высота |
180 |
|
- ширина |
396 |
|
- длина |
436 |
|
Масса жидкостного градиентного насоса G7104A 1290 Flexible Pump, кг, не более |
16,1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится справа внизу на передней панели масс-спектрометрического детектора G6475A в специальном застекленном окне в виде наклейки, а также на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хромато-масс-спектрометр жидкостный 6475 LC/TQ, серийный номер SG2321S001, в составе: масс-спектрометрический детектор жидкостный хроматограф |
G6475A 1290 Infinity II |
1 шт. 1 шт. 1 шт. |
|
Руководство по эксплуатации |
Хромато-масс-спектрометр жидкостный 6475 LC/TQ. Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 4 «Основные операции» руководства по эксплуатации.
Нормативные документы
Техническая документация фирмы-изготовителя «Agilent Technologies Singapore Pte Ltd.»
