Газоанализаторы многокомпонентные DSM-X
| Номер в ГРСИ РФ: | 96146-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | DXG Ltd., КОРЕЯ |
Г азоанализаторы многокомпонентные DSM-Х (далее - газоанализаторы) предназначены для непрерывного измерения содержания газообразных веществ: оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), монооксида углерода (CO), диоксида углерода (СО2), кислорода (О2) внутри воздуховодов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96146-25 | ||||||
| Действует | по 14.08.2030 | ||||||
| Наименование | Газоанализаторы многокомпонентные | ||||||
| Модель | DSM-X | ||||||
| Приказы |
№1685 от
14.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 904e0937-6874-c273-ecf9-b9e51a0863db | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
DXG Ltd., КОРЕЯ, РЕСПУБЛИКА, 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do
Поверка
| Методика поверки / информация о поверке |
МП-432-2024 Государственная система обеспечения единства измерений. Газоанализаторы многокомпонентные DSM-X. Методика поверки
(с 14.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96146-25: Описание типа
2025-96146-25.pdf
Файл устарел
|
Скачать | 213.7 КБ | |
|
96146-25: Методика поверки
2025-mp96146-25.pdf
Файл устарел
|
Скачать | 171.2 КБ | |
|
96146-25: Описание типа
2025-96146-25-1.pdf
|
Скачать | 213.7 КБ | |
|
96146-25: Методика поверки
МП-432-2024
2025-mp96146-25-1.pdf
|
Скачать | 171.2 КБ |
Описание типа
Назначение
Газоанализаторы многокомпонентные DSM-Х (далее - газоанализаторы) предназначены для непрерывного измерения содержания газообразных веществ: оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), монооксида углерода (CO), диоксида углерода (СО2), кислорода (О2) внутри воздуховодов.
Описание
Принцип действия газоанализаторов оптический. При измерении содержания диоксида серы, монооксида азота и диоксида азота - метод дифференциального поглощения в ультрафиолетовых лучах. Измерение содержания монооксида углерода и диоксида углерода проводится методом недисперсионного инфракрасного поглощения, а для измерения объемной доли кислорода применяется циркониевый метод.
Газоанализаторы являются многоканальными стационарными приборами непрерывного действия, обеспечивают унифицированный аналоговый выходной сигнал от 4 до 20 мА.
Конструктивно газоанализаторы выполнены в металлическом корпусе, который состоит из главного блока управления и блока предварительной обработки. В состав главного блока управления входят источник ультрафиолетового излучения, кислородный датчик, газовая камера и плата управления.
Общий вид газоанализатора приведен на рисунке 1.
Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, которые наносятся методом лазерной гравировки в виде обозначения модификации и цифрового кода на идентификационную табличку (рисунок 2). Нанесение знака поверки на газоанализаторы не предусмотрено. Опломбирование от несанкционированного доступа не предусмотрено.
гём х

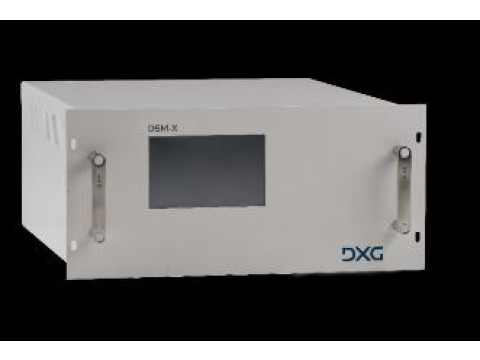

Рисунок 1 - Общий вид газоанализаторов
Место нанесения
заводского номера
DXG
DXC Ltd.
|
Ч I з А| |
No. S02 CO ftCOppm NO? : 1floppy СО? SOW О.‘ ?5Ч | ||
|
•10-МГС | |||
|
2024.08 |
авзвкяуз |
AC 22OV | |
|
Multi Gas Analyzer |
Я1 |
5060Hz. 300W | | |
|
DSM-X | |||
|
MM-X-24 008 |
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) газоанализаторов состоит из автономного встроенного ПО (ПО газоанализатора) и пользовательского ПО (ПО пользователя), устанавливаемого на ПК.
Метрологически значимым является автономное встроенное ПО газоанализаторов.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
10000-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 10000-1 |
Защита ПО газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли компонента, млн-1: - диоксид серы (SO2) - оксид азота (NO) - диоксид азота (NO2) - монооксид углерода (CO) Диапазон измерений объемной доли компонента, %: - диоксид углерода (СО2) - кислород (О2) |
от 0 до 600 от 0 до 600 от 0 до 100 от 0 до 600 от 0 до 50 от 0 до 25 |
|
Пределы допускаемой приведенной погрешности измерений объемной доли компонентов, % |
±10 |
|
Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли компонента является верхнее значение диапазона измерений объемной доли компонента | |
Таблица 3 - Основные технические характеристики___________________________________
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
120 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 |
|
- частота, Гц |
50/60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +50 |
|
- относительная влажность, %, не более |
98 |
|
- атмосферное давление, кПа |
от 80 до 110 |
|
Габаритные размеры, мм, не более | |
|
- длина |
440 |
|
- ширина |
550 |
|
- высота |
240 |
|
Масса, кг, не более |
30 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 4.
|
Таблица 4 - Комплект поставки газоанализато] |
ров | |
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор многокомпонентный |
DSM-Х |
1 шт. |
|
Руководство по эксплуатации |
Г азоанализатор многокомпонентный DSM-Х |
1 экз. |
|
Соединительные и кабельные вводы |
- |
1 шт. |
Сведения о методах измерений
приведены в пункте 6 «Работа программы» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Стандарт предприятия «Газоанализаторы многокомпонентные DSM-Х».
