Анализаторы электропроводности EC3000
| Номер в ГРСИ РФ: | 96149-25 |
|---|---|
| Производитель / заявитель: | "HYDRO-AIR PROCESS INSTRUMENTS GLOBAL", Малайзия |
Анализаторы электропроводности ЕС3000 (далее - анализаторы) предназначены для измерений удельной электропроводности (УЭП) и температуры водных растворов на объектах энергетики, химической, металлургической, фармацевтической и других отраслях промышленности, в сельском хозяйстве, в составе газоочистного и другого промышленного оборудования.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96149-25 | |||||||||||||||
| Действует | по 14.08.2030 | |||||||||||||||
| Наименование | Анализаторы электропроводности | |||||||||||||||
| Модель | EC3000 | |||||||||||||||
| Приказы |
№1685 от
14.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | db632234-6ebb-e104-0f34-87078a9e21a9 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
HYDRO-AIR PROCESS INSTRUMENTS GLOBAL, МАЛАЙЗИЯ, 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penan
Поверка
| Методика поверки / информация о поверке |
МП 1600-2924-2025 Государственная система обеспечения единства измерений. Анализаторы электропроводности EC3000. Методика поверки
(с 14.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96149-25: Описание типа
2025-96149-25.pdf
Файл устарел
|
Скачать | 195.9 КБ | |
|
96149-25: Методика поверки
2025-mp96149-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
96149-25: Описание типа
2025-96149-25-1.pdf
|
Скачать | 195.9 КБ | |
|
96149-25: Методика поверки
МП 1600-2924-2025
2025-mp96149-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы электропроводности ЕС3000 (далее - анализаторы) предназначены для измерений удельной электропроводности (УЭП) и температуры водных растворов на объектах энергетики, химической, металлургической, фармацевтической и других отраслях промышленности, в сельском хозяйстве, в составе газоочистного и другого промышленного оборудования.
Описание
Анализатор - это измерительный прибор, конструктивно состоящий из преобразовательного блока (контроллера) и датчика.
Принцип действия анализатора при измерении удельной электропроводности основан на измерении электрической проводимости раствора, пропорциональной току, проходящему между электродами датчика. При измерении температуры принцип действия основан на измерении сигнала с температурного сопротивления, которое изменяется в зависимости от температуры анализируемой среды.
Внутри датчика установлена четырехэлектродная система, состоящая из первичных и вторичных электродов. Между парой первичных электродов подается переменный ток постоянного напряжения. Вторичные электроды позволяют его регулировать. Напряжение между первичными электродами зависит от активного сопротивления раствора, а значит, от удельной электропроводности. На измерение электропроводности влияет температура, поэтому температурный электрод датчика выполняет функцию температурной компенсации.

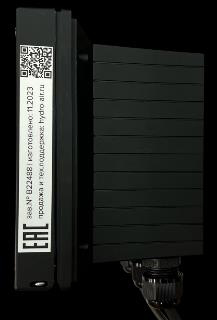

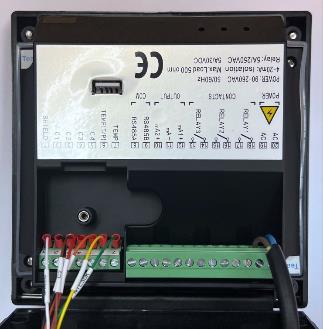

Конструктивно преобразовательный блок выполнен в пластиковом корпусе, на лицевой панели которого расположен дисплей и пять клавиш управления, назначение которых зависит от того, какой экран просматривает пользователь. На нижней панели контроллера расположены входы для подключения питания и датчика. Лицевая панель преобразовательного блока открывается для обеспечения доступа к местам подключения датчика и питания. Внешний вид преобразовательного блока представлен на рисунке 1.
Анализатор может быть установлен в панель управления, стену и трубы. Электропитание анализатора осуществляется от источника постоянного тока напряжением 24 В или от сети переменного напряжения 220 В.
З'-ЙЕ
Место нанесения заводского номера

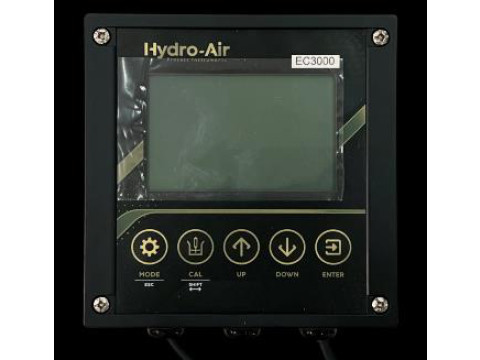

Рисунок 1 - Общий вид преобразовательного блока анализатора электропроводности ЕС3000
В зависимости от решаемой аналитической задачи, анализаторы могут быть оснащены датчиками следующих типов:
- S-8505-EN1-S10FF,
- C-E204-EC6-S10FF.

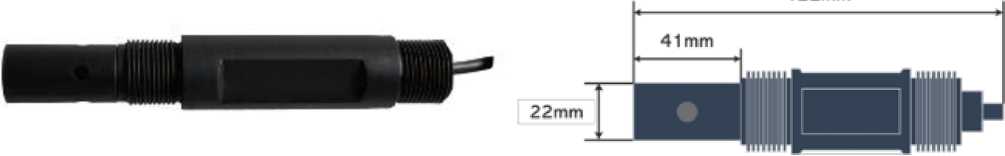

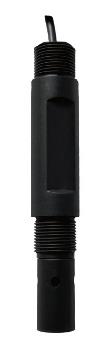

Общий вид датчиков приведен на рисунке 2. Характеристики применяемых датчиков приведены в таблице 1.
l22iTirn
Рисунок 2 - Общий вид и схема датчиков S-8505-EN1-S10FF и C-E204-EC6-S10FF
Таблица 1 - Характеристики применяемых датчиков
|
Характеристики |
Тип датчика | |
|
S-8505-EN1-S10FF |
C-E204-EC6-S10FF | |
|
Материал |
Нейлон |
Нейлон |
|
Встроенный температурный зонд |
NTC30K (по умолчанию) / PT1000 (по запросу) |
PT1000 / NTC10K / NTC30K |
|
Длина кабеля |
10 м |
5 м |
Заводской номер анализатора в формате буквенно-цифрового обозначения наносится методом печати на информационную табличку, расположенную на боковой панели контроллера.
Конструкцией анализаторов предусмотрена пломбировка корпуса путем приклеивания пломбировочной наклейки изготовителя на верхний левый крепежный винт внутри корпуса преобразовательного блока. Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичной пломбы с изображением знака поверки на правый верхний крепежный винт корпуса преобразовательного блока, расположенный под лицевой панелью. Место пломбировки анализатора указано на рисунке 3.
Место нанесения пломбы изготовителя
Место нанесения знака поверки в целях ограничения доступа к местам настройки (регулировки)
Рисунок 3 - Место нанесения знака поверки в целях ограничения доступа к местам настройки (регулировки) и места пломбирования внутри преобразовательного блока
Программное обеспечение
В анализаторе имеется встроенное программное обеспечение.
Программное обеспечение предназначено для преобразования сигнала от датчиков в единицы УЭП и передачи информации на преобразовательный блок, а также для управления датчиками, хранения калибровочных и других настроек.
Программное обеспечение устанавливается в энергонезависимую память изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализатора
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HW |
|
Номер версии |
не ниже V1.00 |
|
Цифровой идентификатор ПО |
SW |
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблицах 3 - 5.
Таблица 3 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний УЭП, мСм/см |
от 0 до 2000 |
|
Диапазон измерений УЭП: - для датчиков S-8505-EN1-S10FF - для датчиков C-E2O4-EC6-S1OFF |
от 10 мкСм/см до 500 мСм/см от 10 мкСм/см до 300 мСм/см |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
|
Пределы допускаемой приведенной1) погрешности измерений УЭП, % |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
1) Нормирующее значение - разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 260 |
|
- напряжение постоянного тока, В |
24 |
|
- потребляемая мощность, Вт, не более |
5 |
|
Параметры электрического присоединения |
5А / 250В переменного тока 5А / 30В постоянного тока |
|
Габаритные размеры преобразовательного блока, мм, не более: - длина (глубина) |
107 |
|
- ширина |
144 |
|
- высота |
144 |
|
Масса преобразовательного блока, кг, не более |
0,85 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +70 |
|
- относительная влажность воздуха, %, не более |
70 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
IP65 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность поставки анализаторов
|
Наименование |
Количество, шт./экз. |
|
Анализатор электропроводности ЕС3000: - преобразовательный блок |
1 |
|
- датчик |
1 |
|
Руководство по эксплуатации анализатора электропроводности ЕС3000 |
1 |
|
Краткое руководство пользователя датчика |
1 |
|
Лист заводской проверки и калибровки (Quality Control Form) |
1 |
Сведения о методах измерений
приведены в разделе 7.0 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.03.2025 г. № 609 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация фирмы «HYDRO-AIR PROCESS INSTRUMENTS GLOBAL».
