Блоки измерителей низкого давления ФД35
| Номер в ГРСИ РФ: | 96156-25 |
|---|---|
| Производитель / заявитель: | НП ОДО "Фармэк", Беларусь, г.Минск |
Блоки измерителей низкого давления ФД35 (далее - измерители) предназначены для измерения избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании и газопроводов низкого давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 96156-25 |
| Действует | с 19.08.2025 по 05.12.2029 |
| Наименование | Блоки измерителей низкого давления |
| Модель | ФД35 |
| Приказы |
№1714 от
19.08.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 0a81e8cb-80a8-4b38-fe18-c0eab498aa19 |
Производитель / Заявитель
Научно-производственное общество с дополнительной ответственностью «ФАРМЭК», БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13-31, 2 этаж
Поверка
| Методика поверки / информация о поверке |
МРБ МП,4118-2024 Система обеспечения единства измерений Республики Беларусь. Блоки измерителей низкого давления ФД35. Методика поверки
(с 19.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
96156-25: Описание типа
2025-96156-25.pdf
|
Скачать | 2.6 MБ | |
|
96156-25: Методика поверки
МРБ МП,4118-2024
2025-mp96156-25.pdf
|
Скачать | 3.1 MБ | |
|
Свидетельство (сертификат)
2025-cr96156-25.pdf
|
Скачать | 386.7 КБ |
Описание типа
Назначение
Блоки измерителей низкого давления ФД35 (далее - измерители) предназначены для измерения избыточного давления и разности давлений (дифференциального давления) газов в газовом оборудовании и газопроводов низкого давления.
Область применения - газовая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.
Описание
Измеритель выполнен в виде выносного электронного блока. Корпус выполнен из ударопрочного угленаполненного пластика. Вся конструкция измерителя является неразборным монолитным изделием, не требующим пломбировки, вся полость залита компаундом. Измеритель может присоединяться непосредственно к газопроводу.
Измеритель работает при подключении к газоанализатору ФП23 или иным устройствам, выходные искробезопасные цепи которых соответствуют входным цепям измерителя (не входят в комплект поставки). Подключение измерителя производится через разъем USB. На дисплее подключенного устройства отображается цифровое значение величины давления, выраженное в кПа.
В торце сверху расположены два штуцера для подключения источников давления. Маркировка штуцеров показана в верхней части лицевой панели измерителя.
Измерители выпускают во взрывозащищенном исполнении (маркировка взрывозащиты 1Ех ib ПВ Т4 Gb).
Измеритель функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется через меню пользователя путем вывода на экран компьютера окна программы с номером версии и цифровым идентификатором. Влияние ПО учтено при нормировании метрологических характеристик.
Дата изготовления измерителей указывается в паспорте в разделе «Свидетельство о приемке», также дата изготовления измерителей указана в серийном номере в формате Х1Х2Х3Х4Х5Х6Х7, где Х1Х2 - год изготовления измерителя; Х3Х4 - месяц изготовления измерителя; XsXeX? - порядковый номер по системе изготовителя.

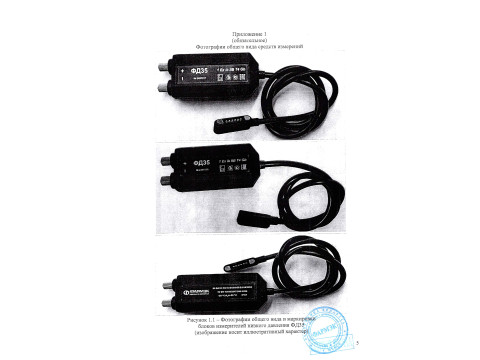

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
Наименование
Значение
от 0 до 20
Диапазон измерений давления, кПа_____________________
Пределы допускаемой приведенной погрешности, % от вер предела измерений____________________________________.
Вариация выходного сигнала (показаний), % от верхнего измерений, не более
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 3
|
Наименование |
Количество |
|
Блок измерителя низкого давления ФД35* |
1 |
|
USB кабель* |
1 |
|
Паспорт 100162047.046.1 ПС* ** |
1 |
|
Упаковка |
1 |
|
Дополнительные аксессуары: | |
|
Насадка L = 65 мм |
1 *** |
|
Насадка Ут |
1 *** |
|
Насадка 1" |
Г** |
|
Насадка L = 190 мм |
!*** |
|
Примечание ’Предоставляется в поверку. **Текст методики поверки включен в паспорт (для ознакомительных целей). ’’’Поставляется при указании в заказе. | |
измерителя
Знак утверждения типа средств измерений наносится и на титульный лист паспорта.
Таблица 2
|
Наименование |
Значение |
|
Пределы допускаемой приведенной погрешности в диапазоне температуры окружающего воздуха от минус 30 °C до 0 °C, % от верхнего предела измерений |
±2 |
|
Номинальная ступень квантования, кПа |
0,01 |
|
Предельное подаваемое давление (перегрузка), кПа, не более |
40 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % диапазон атмосферного давления, кПа |
от минус 30 до плюс 50 98 от 84,0 до 106,7 |
|
Диапазон напряжения питания постоянного тока, В |
от 3,2 до 5,2 |
|
Потребляемая мощность, В'А, не более |
0,5 |
|
Габаритные размеры (без кабеля), мм, не более |
82x36x20 |
|
Длина кабеля, м, не более |
1 |
|
Масса, г, не более |
120 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 (при закрытых входных штуцерах) |
IP67 |
Комплектность
Поверка осуществляется по МРБ МП.4118-2024 «Система обеспечения единства измерений Республики Беларусь. Блоки измерителей низкого давления ФД35. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100162047.046-2024 «Газоанализаторы ФП23. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
методику поверки:
МРБ МП.4118-2024 «Система обеспечения единства измерений Республики Беларусь. Блоки измерителей низкого давления ФД35. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_______________________________________________________________________
______________ Наименование и тип средств поверки __ Термогигрометр testo-625__
Барометр-анероид метеорологический БАММ-1_________________________________
Секундомер электронный «Интеграл С-01»_____________________________________
Калибратор давления DPI 705____
Манометр избыточного давления, показывающий МП2-УУ2____________________
Источник давления_________________________________________________________
Шланг соединительный поливинилхлоридный ПХВ-3,5><0,8______________________
Кран__
Устройство коммутации ПР 11-02.00.000________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
|
FD35 calibration |
1.2 |
0x4D9D51E5 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: блоки измерителей низкого давления ФД35 соответствуют требованиям ТУ BY 100162047.046-2024, ТР ТС 020/2011, ТР ТС 012/2011.
