Машина координатно-измерительная Ksitong Insight-564
| Номер в ГРСИ РФ: | 96161-25 |
|---|---|
| Производитель / заявитель: | Suzhou Keystone Mechanical and Electrical Technology Co., Ltd, КИТАЙ |
Машина координатно-измерительная Ksitong Insight-564 (далее - машина) предназначена для измерений геометрических параметров деталей сложной формы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 96161-25 |
| Наименование | Машина координатно-измерительная |
| Модель | Ksitong Insight-564 |
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Единичное |
| Идентификатор записи ФИФ ОЕИ | f7f000d7-af69-7c64-8066-589758f8ede1 |
Производитель / Заявитель
Suzhou Keystone Mechanical and Electrical Technology Co., Ltd, КИТАЙ, No.2033 Donghe Rd, Yushan Town, Kunshan City, Jiangsu Province 215300
Поверка
| Методика поверки / информация о поверке |
МП 95-233-2022 Государственная система обеспечения единства измерений. Машина координатно-измерительная Ksitong Insight-564. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96161-25: Описание типа
2025-96161-25.pdf
Файл устарел
|
Скачать | 194.5 КБ | |
|
96161-25: Методика поверки
МП 95-233-2022
2025-mp96161-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96161-25: Описание типа
2025-96161-25-1.pdf
|
Скачать | 194.5 КБ | |
|
96161-25: Методика поверки
МП 95-233-2022
2025-mp96161-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Машина координатно-измерительная Ksitong Insight-564 (далее - машина) предназначена для измерений геометрических параметров деталей сложной формы.
Описание
Принцип действия машины основан на непрерывном сканировании расстояний по осям X, Y, Z с объекта измерений с помощью устройства считывания позиции (контактный датчик), который генерирует электрический импульс, отправляемый в систему управления. Система управления ведет счет импульсам и преобразовывает их в соответствующие данные о перемещении оси. Движение оси вычисляется относительно опорной «нулевой» точки, которая приблизительно соответствует конечной позиции хода оси. Значения перемещений с измерительных шкал обрабатываются с помощью программного обеспечения и отображаются на мониторе персонального компьютера в виде линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат. Все оси контролируются системой управления и могут перемещаться по командам измерительной программы либо по командам оператора.
Конструктивно машина состоит из измерительной системы, представленной гранитным рабочим столом, приводом, порталом, перемещающимся на воздушных подшипниках, и системы числового программного управления (ЧПУ) (включая блок управления). Три направляющие машины образуют декартовую базовую систему координат X, Y, Z, в которой перемещается трехмерная щуповая измерительная головка Renishaw. Измерения осуществляются путем сканирования расстояний, проходимых измерительной головкой со щупом по измерительным шкалам. Измеряемый объект устанавливается на рабочий стол.
К настоящему типу средств измерений относится машина координатно-измерительная Ksitong Insight-564 с сер. № 564202109001.
Серийный номер в виде цифрового обозначения и буквенно-цифровое обозначение типа машины нанесены на маркировочную табличку ультрафиолетовой печатью на самоклеящейся пленке, расположенную на боковой поверхности гранитного измерительного стола, обеспечивают идентификацию данного экземпляра машины, возможность прочтения и сохранность номера в процессе эксплуатации. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование машины не предусмотрено. Конструкция машины обеспечивает ограничение доступа к частям машины, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид машины представлен на рисунке 1.
атв:
Место нанесения серийного номера и знака утверждения типа
гм

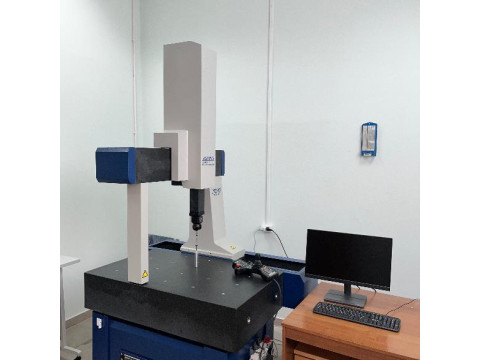

Рисунок 1 - Общий вид машины координатно-измерительной Ksitong Insight-564 с указанием места нанесения серийного номера и знака утверждения типа
Программное обеспечение
Машина имеет автономное программное обеспечение (ПО), предназначенное для сбора, обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
RationalDMIS64 |
|
Номер версии (идентификационный номер) ПО |
2021.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений длины, мм - по оси X - по оси Y - по оси Z |
500 600 400 |
|
Пределы допускаемой абсолютной погрешности контактной измерительной головки, мкм |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
±(2,4+L/300)* |
|
Цена единицы наименьшего разряда, мм |
0,0001 |
|
* где L - измеряемая длина, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры машины, мм, не более: | |
|
- длина |
1060 |
|
- ширина |
1360 |
|
- высота |
2270 |
|
Масса, кг, не более |
1100 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +22 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится ультрафиолетовой печатью на самоклеящейся пленке на боковую поверхность гранитного измерительного стола рядом с маркировочной табличкой.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная |
Ksitong Insight-564 |
1 шт. |
|
Сфера калибровочная |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство оператора |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Машина координатно-измерительная Ksitong Insight-564. Руководство по эксплуатации», раздел 7 «Измерения».
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 472 от 06 апреля 2021 г.
