Анализаторы кислорода MOD-1040
| Номер в ГРСИ РФ: | 96165-25 |
|---|---|
| Производитель / заявитель: | ООО «МОДКОН», г. Омск |
Анализаторы кислорода MOD-1040 (далее - анализаторы) предназначены для измерений объемной доли кислорода (O2) в газовой, химической, нефтехимической, пищевой и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96165-25 | ||||||
| Действует | по 15.08.2030 | ||||||
| Наименование | Анализаторы кислорода | ||||||
| Модель | MOD-1040 | ||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0830bb00-4a5d-324a-4119-f203f59ac0bb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "МОДКОН", РОССИЯ, 644040, Россия, Омская обл., г. Омск, пр-кт Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-716-2025 Государственная система обеспечения единства измерений. Анализаторы кислорода MOD-1040. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96165-25: Описание типа
2025-96165-25.pdf
Файл устарел
|
Скачать | 239.7 КБ | |
|
96165-25: Методика поверки
МП-716-2025
2025-mp96165-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
96165-25: Описание типа
2025-96165-25-1.pdf
|
Скачать | 239.7 КБ | |
|
96165-25: Методика поверки
МП-716-2025
2025-mp96165-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Анализаторы кислорода MOD-1040 (далее - анализаторы) предназначены для измерений объемной доли кислорода (O2) в газовой, химической, нефтехимической, пищевой и других отраслях промышленности.
Описание
Анализатор представляет собой модуль цилиндрической формы, выполненный из нержавеющей стали (SS316) с аналоговым выходом от 4 до 20 мА и цифровым выходом Modbus RTU RS485.
Анализатор является оптическим модулем, разработанным для измерения концентрации кислорода в газе, принцип работы которого представляет собой технику гашения люминесценции, использующую сенсорный краситель, иммобилизованный на опорной пленке, известной как «чувствительный слой». Этот контактный сенсор возбуждается красным светом и результирующая люминесценция измеряется в ближней инфракрасной области. При присутствии молекул кислорода люминесценция гасится, что приводит к обратимому изменению интенсивности и продолжительности излучаемого света.
Анализатор оснащен системой поддержания заданного значения температуры и заданного значения давления, а также опционально может быть оснащен распределительной коробкой.
Распределительная коробка представляет собой взрывозащищенную Ex d оболочку, с крышкой, закрепляемой резьбовым соединением. Внутри коробки находятся терминалы для удобства подключения.
Пломбирование от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализаторов приведен на рисунках 1 и 2.
Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом термопечати на маркировочную табличку (рисунок 3).
Место размещения маркировочной таблички

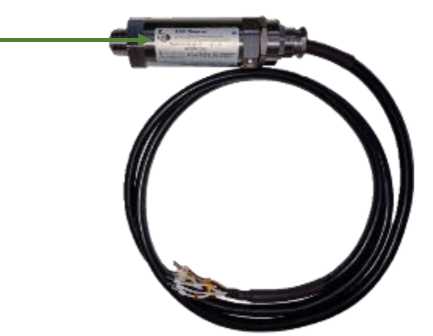

Рисунок 1 - Общий вид анализаторов кислорода MOD-1040
Место размещения маркировочной таблички

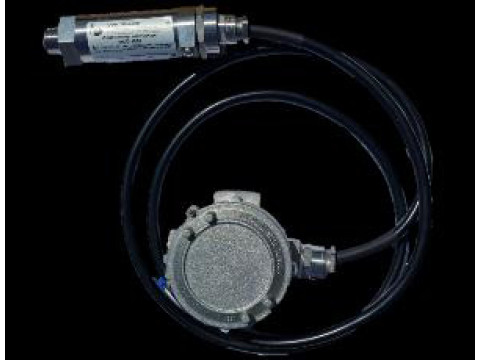

Рисунок 2 - Общий вид анализаторов кислорода MOD-1040, оснащенных распределительной коробкой
Рисунок 3 - Маркировочная табличка анализаторов кислорода MOD-1040
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (далее - ПО), которое устанавливается на заводе-изготовителе в процессе производства в защищенную энергонезависимую память микропроцессора и является метрологически значимым. ПО устанавливается только заводом-изготовителем с использованием специальных программноаппаратных средств.
ПО обеспечивает обработку данных об измеренных значениях концентраций кислорода и передачу данных на ПК.
Идентификационные данные встроенного ПО для верификации пользователю недоступны. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблицах 1 - 4
Таблица 1 - Основные метрологические характеристики
|
Определяем ый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Поддиапазон измерений, в котором нормируется погрешность, % |
Пределы погрешности | |
|
приведенной1), % |
относительной,% | |||
|
Кислород (О2) |
от 0 до 10 |
от 0 до 0,25 включ. |
±2 |
- |
|
св. 0,25 до 10 |
- |
±2 | ||
|
от 0 до 50 |
от 0 до 1 включ. |
±2 |
- | |
|
св. 1 до 50 |
- |
±2 | ||
|
от 0 до 100 |
от 0 до 2 включ. |
±2 |
- | |
|
св. 2 до 100 |
- |
±2 | ||
Приведена к верхнему пределу поддиапазона измерений.
Таблица 2 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, Т0,9, с, не более |
15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
5 |
|
Напряжение питания, В |
24±10% |
|
Габаритные размеры (ДхШхВ), мм, не более |
330x120x85 |
|
Масса, кг, не более |
1,3 |
|
Маркировка взрывозащиты |
1Ex db IIC T4 Gb |
|
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -20 до +60 от 20 до 99 от 70 до 130 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом термопечати.
Комплектность
Комплектность поставки анализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор кислорода |
MOD-1040 |
1 шт. |
|
Распределительная коробка1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Опционально | ||
Сведения о методах измерений
приведены в разделе 5 «Принцип измерения» документа «Руководство по эксплуатации. MOD-1040 Анализатор кислорода».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ №26.51.53-004-66965064-2023 «Анализатор кислорода MOD-1040. Технические условия».
