Танки наливного судна "Ленанефть-2021"
| Номер в ГРСИ РФ: | 96167-25 |
|---|---|
| Производитель / заявитель: | ПАО "Ленское объединенное речное пароходство", г.Якутск |
Танки наливного судна «Ленанефть-2021» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения, отпуска и транспортировки.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96167-25 | ||||||||||||||||||||||||||||||||||||
| Наименование | Танки наливного судна "Ленанефть-2021" | ||||||||||||||||||||||||||||||||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3316b79d-a4d5-58c3-cfa5-92c609a36cd5 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПАО "ЛОРП", РОССИЯ, 677000, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, 2
Поверка
| Методика поверки / информация о поверке |
МП 1730-7-2025 Государственная система обеспечения единства измерений. Танки наливного судна "Ленанефть-2021". Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96167-25: Описание типа
2025-96167-25.pdf
Файл устарел
|
Скачать | 182.8 КБ | |
|
96167-25: Методика поверки
МП 1730-7-2025
2025-mp96167-25.pdf
Файл устарел
|
Скачать | 5.8 MБ | |
|
96167-25: Описание типа
2025-96167-25-1.pdf
|
Скачать | 182.8 КБ | |
|
96167-25: Методика поверки
МП 1730-7-2025
2025-mp96167-25-1.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Танки наливного судна «Ленанефть-2021» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения, отпуска и транспортировки.
Описание
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Танки представляют собой прямоугольные сосуды, расположенные в трюме судна «Ленанефть-2021» по правому, левому борту и в корме и разделены между собой непроницаемыми переборками.
Переборки танков представляют собой обшивку из листовой стали, подкрепленную силовым набором.
Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.
Заводские номера танков в виде цифрового и буквенно-цифрового обозначения, состоящие из арабских цифр и букв, нанесены методом аэрографии на крышки люков лаза танков (рисунок 1).
Танки с заводскими номерами: 5,0; 11; 12; 21; 21а; 22; 22а; 31; 32; 41; 42 расположены на наливном судне «Ленанефть-2021».
Общий вид наливного судна «Ленанефть-2021» и эскиз общего вида с расположением танков представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

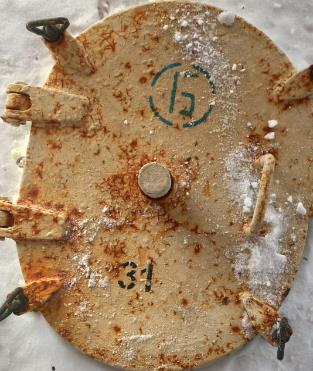

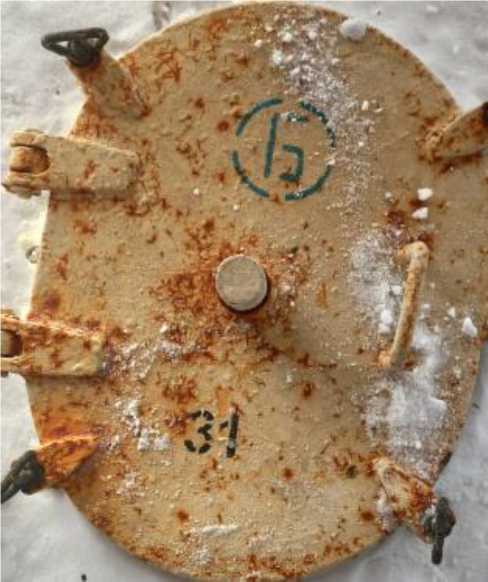

Рисунок 1 - Место нанесения заводского номера

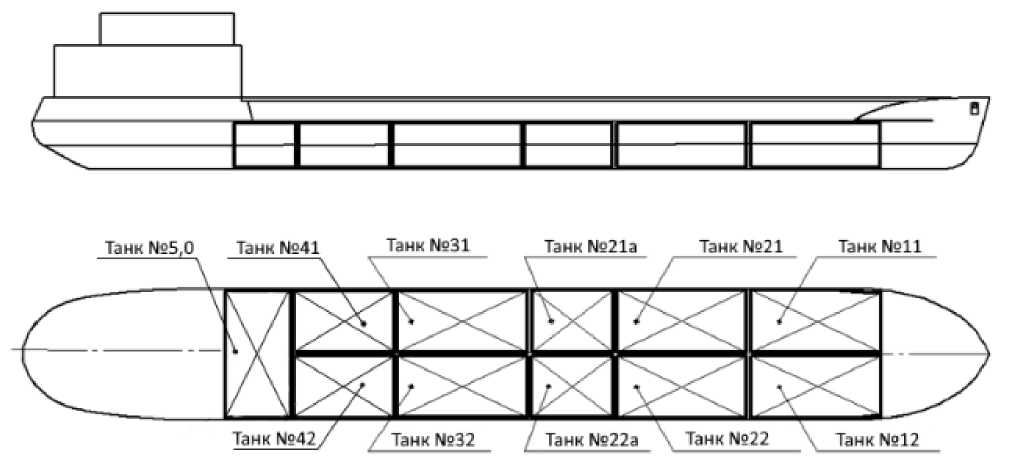

Рисунок 2 - Эскиз общего вида и расположения танков наливного судна «Ленанефть-2021»

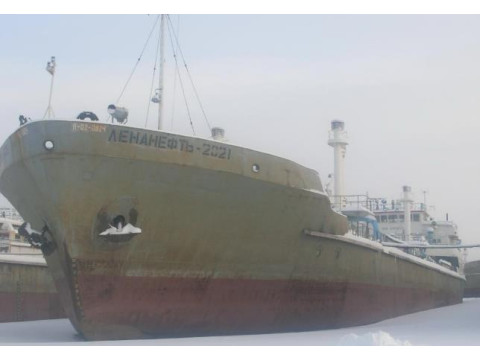

Рисунок 3 - Общий вид наливного судна «Ленанефть-2021»
Пломбирование танков не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Номера танков | |||||||||||
|
5,0 |
11 |
12 |
21 |
22 |
31 |
32 |
41 |
42 |
21а |
22а | |
|
Номинальная вместимость, м3 |
160 |
300 |
300 |
290 |
290 |
290 |
290 |
290 |
290 |
200 |
200 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,25 | ||||||||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта танка типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Танк наливного судна «Ленанефть-2021» |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
