Сигнализаторы загазованности СЗ
| Номер в ГРСИ РФ: | 96193-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ОАО "ГипроНИИГаз", г.Саратов |
Сигнализаторы загазованности СЗ (далее - сигнализаторы) предназначены для автоматического контроля (измерений) содержания в воздухе природного газа (метан), паров различных марок сжиженного углеводородного газа (далее СУГ) на основе пропан-бутановой смеси (ГОСТ 34858-2022) и угарного газа (оксид углерода) и выдачи сигнализации о превышении установленных пороговых значений содержания контролируемых компонентов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96193-25 | ||||||||||||||||||
| Действует | по 21.08.2030 | ||||||||||||||||||
| Наименование | Сигнализаторы загазованности | ||||||||||||||||||
| Модель | СЗ | ||||||||||||||||||
| Модификации |
СЗ-С-1 СЗ-С-2 СЗ-С-3 СЗ-С-4 СЗ-У-4 |
||||||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | afb7993b-b902-7f6a-ca4e-736487c57cc7 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
АО «ГИПРОНИИГАЗ», РОССИЯ, 410086, Россия, Саратовская обл., г. Саратов, пр-д Верхний Нефтегорский, зд. 8, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП-462-2024 Государственная система обеспечения единства измерений. Сигнализаторы загазованности СЗ. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96193-25: Описание типа
2025-96193-25.pdf
Файл устарел
|
Скачать | 656.7 КБ | |
|
96193-25: Методика поверки
2025-mp96193-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
96193-25: Описание типа
2025-96193-25-1.pdf
|
Скачать | 656.7 КБ | |
|
96193-25: Методика поверки
МП-462-2024
2025-mp96193-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Сигнализаторы загазованности СЗ (далее - сигнализаторы) предназначены для автоматического контроля (измерений) содержания в воздухе природного газа (метан), паров различных марок сжиженного углеводородного газа (далее СУГ) на основе пропан-бутановой смеси (ГОСТ 34858-2022) и угарного газа (оксид углерода) и выдачи сигнализации о превышении установленных пороговых значений содержания контролируемых компонентов.
Описание
Принцип действия сигнализаторов различается в зависимости от измерительного канала, присутствующего в модификации. Для измерительного канала горючего газа (метан или бутан) - полупроводниковый принцип действия, основанный на изменении сопротивления каталитически активного чувствительного элемента пропорционально концентрации горючих газов. Для измерительного канала оксида углерода - принцип действия электрохимический, основанный на изменении реакции оксида углерода с компонентами электрохимической ячейки, вырабатывающей электрический сигнал, пропорциональный концентрации оксида углерода.
Сигнализаторы представляют собой стационарные автоматические одно- или двухканальные (горючего и/или токсичного газа) приборы непрерывного действия с двумя порогами аварийной сигнализации.
Сигнализаторы в автоматическом режиме обеспечивают выдачу предупредительной сигнализации, управление запорным электромагнитным клапаном, передачу данных о достижении предельных концентраций контролируемых газов на диспетчерский пункт обслуживающей организации и собственнику помещений, посредством передачи данных по GSM каналу.
Сигнализаторы предназначены для работы в составе системы: сигнализатор
загазованности + счетчик газа, сблокированный с электромагнитным клапаном, или сигнализатор загазованности + электромагнитный клапан.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены соответствующий датчик газа, органы настройки пороговых значений концентрации определяемого компонента, блок звуковой и световой сигнализации.
Подача пробы к датчику осуществляется путем конвекции и диффузии.
Сигнализаторы выпускаются в четырех основных модификациях, различающихся типом или количеством контролируемых газов.
Структура условного обозначения модификаций сигнализаторов:
СЗ-Х-n, где (Х) - обозначает вариант исполнения, указывается одной из букв:
- «С» - стандартное исполнение для работы в системе сигнализатор загазованности -счетчик газа, сблокированный с электромагнитным клапаном;
- «У» - упрощенное исполнение для работы в системе сигнализатор загазованности -электромагнитный клапан;
(n) - обозначает контролируемые газы и указывается одной из четырех цифр:
- «1» - для измерения концентрации природного газа;
- «2» - для измерения концентрации угарного газа;
- «3» - для измерения концентрации паров СУГ;
- «4» - для измерения концентрации природного газа и угарного газа.
Сигнализаторы модификации СЗ-У отличаются от сигнализаторов модификации СЗ-С наличием дополнительного разъема для подключения адаптера сетевого питания в нижней части корпуса.
Общий вид сигнализаторов приведен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку (рисунок 2), наклеенную на заднюю панель сигнализаторов. Нанесение знака поверки на сигнализаторы в обязательном порядке не предусмотрено. Открытый доступ к узлам настройки (регулировки) отсутствует. Пломбирование мест настройки (регулировки) сигнализаторов предусмотрено разрушаемой наклейкой.

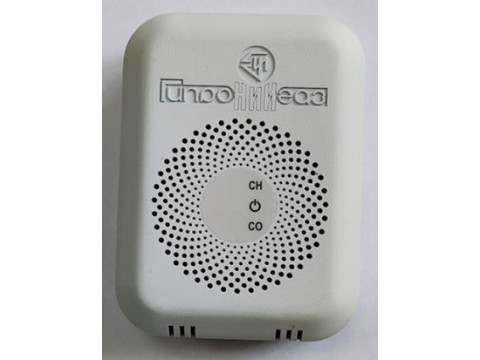

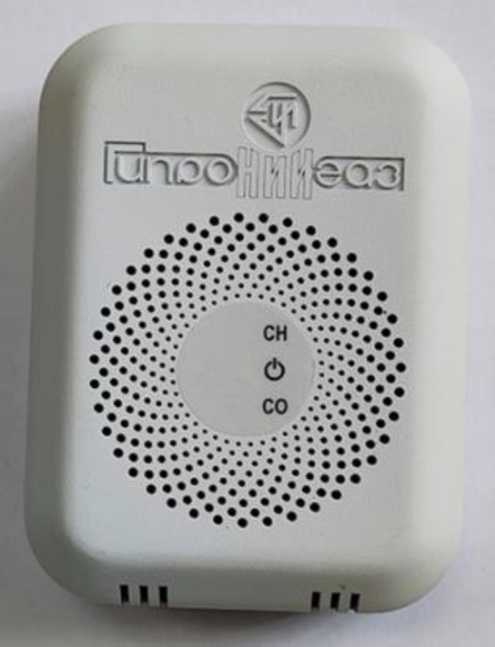

Рисунок 1 - Общий вид сигнализаторов СЗ
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки наклейки (пломбы изготовителя)

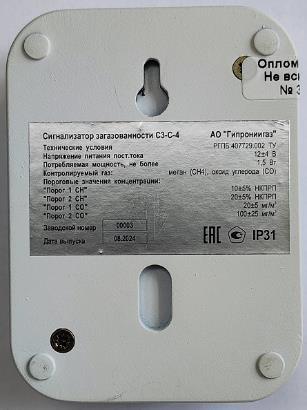

Рисунок 2 - Места пломбирования от несанкционированных действий, нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: - СЗ-Х-1 - СЗ-Х-2 - СЗ-Х-3 - СЗ-Х-4 |
CH_ver.1 CO_ver.1 SUG_ver.1 CO/CH ver.1 |
|
Номер версии (идентификационный номер) ПО |
1V0 |
|
Цифровой идентификатор ПО: - СЗ-Х-1 - СЗ-Х-2 - СЗ-Х-3 - СЗ-Х-4 |
0x5DC2 0xBD52 0x9BDF 0xECC3 |
Защита ПО сигнализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики сигнализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с, не более | |
|
Метан (СН4), Бутан (С4Н10) |
Порог 1* |
10 % НКПР |
±5 % НКПР |
15 |
|
Порог 2* |
20 % НКПР |
±5 % НКПР | ||
|
Оксид углерода (СО) |
Порог 1 |
20 мг/м3 |
±5 мг/м3 |
60 |
|
Порог 2 |
100 мг/м3 |
±25 мг/м3 | ||
|
* В сигнализаторах СЗ-С-3 и СЗ-У-3, предназначенных для измерения содержания паров СУГ на основе пропан-бутановой смеси, пороги срабатывания сигнализации установлены относительно нижнего концентрационного предела распространения пламени (НКПР) бутана, в связи с его большей взрывоопасностью по сравнению с пропаном. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания при использовании сетевого адаптера: - напряжение переменного тока, В - частота переменного тока, Гц |
220 50 |
|
Напряжение питания постоянного тока без сетевого адаптера, В |
12±4 |
|
Потребляемая мощность, Вт, не более - СЗ-У - СЗ-С |
6 1,5 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
95х70х32 |
|
Масса, кг, не более |
0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +1 до +50 95 от 84 до 106,7 |
|
Время установления рабочего режима, с, не более |
30 |
|
Уровень звука сигнала тревоги, дБ, не менее |
75 |
|
Степень защиты по ГОСТ 14254-2015 |
IP31 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет |
12* |
|
* Без учета срока службы сенсора | |
Знак утверждения типа
наносится на идентификационную табличку и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки сигнализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки сигнализаторов
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности СЗ |
в соответствии с заказом |
1 шт. |
|
Адаптер питания** |
— |
1 шт. |
|
Руководство по эксплуатации* |
РГПБ.407729.002 РЭ |
1 экз. |
|
Паспорт |
РГПБ.407729.002 ПС |
1 экз. |
|
Соединительные провода |
— |
1 комплект |
|
* Доступно в электронном виде по QR-коду в паспорте изделия. По согласованию с заказчиком возможна поставка бумажной копии руководства по эксплуатации. * * Адаптер питания поставляется только для сигнализатора СЗ-У | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» Руководства по эксплуатации РГПБ.407729.002 РЭ.
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
РГПБ.407729.002 ТУ «Сигнализаторы загазованности СЗ. Технические условия».
