Системы пробоподготовки EasyPREP Sample Handler
| Номер в ГРСИ РФ: | 96194-25 |
|---|---|
| Производитель / заявитель: | SCP SCIENCE, КАНАДА |
Системы пробоподготовки EasyPREP Sampk Handler (далее - системы) предназначены для измерений объема жидкостей при автоматическом дозировании и подготовке проб.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96194-25 | |||||||||
| Наименование | Системы пробоподготовки | |||||||||
| Модель | EasyPREP Sample Handler | |||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d741ab9b-8276-b28d-e297-7e84f6eaab59 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
SCP SCIENCE, КАНАДА, 21800 Clark Graham Baie D’Ufre (Montreal), Quebec H9X 4B6
Поверка
| Методика поверки / информация о поверке |
МП 2301-0215-2025 Государственная система обеспечения единства измерений. Системы пробоподготовки EasyPREP Samplе Handler. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
96194-25: Описание типа
2025-96194-25.pdf
Файл устарел
|
Скачать | 452.9 КБ | |
|
96194-25: Методика поверки
2025-mp96194-25.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
96194-25: Описание типа
2025-96194-25-1.pdf
|
Скачать | 452.9 КБ | |
|
96194-25: Методика поверки
МП 2301-0215-2025
2025-mp96194-25-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Системы пробоподготовки EasyPREP Sample Handler (далее - системы) предназначены для измерений объема жидкостей при автоматическом дозировании и подготовке проб.
Описание
К системам пробоподготовки EasyPREP Sampk Handler данного типа относятся системы зав.№ SHX0121390095 и зав.№ SHX0121390094.
Принцип действия систем основан на создании переменного вакуума в шприцевом насосе, в результате чего из дозирующего наконечника (насадки) сливается дозируемая жидкость.
Конструктивно системы состоят из робота-манипулятора, модуля автоматизированного шприцевого насоса, оснащенного прецизионным приводом, обеспечивающими автоматизацию процессов дозирования, шприца 25 мл, дозирующей насадки (наконечника), промывочной насадки, ультразвукового датчика для бесконтактного определения уровня AccuNorm и модуля AccuNorm, станции мойки, модуля объемного насоса.
Системы предназначены для работы в агрессивных средах, в том числе с опасными кислотами.
Управление системами осуществляется с использованием программного обеспечения через персональный компьютер, который подключается через разъем USB.
Общий вид станций приведен на рисунке 1.
Заводской номер, имеющий буквенно-цифровой формат, нанесен заводским способом на маркировочную табличку, расположенную на стенке робота-манипулятора под кнопкой включения/выключения. Место нанесения заводского номера приведено на рисунке 2.

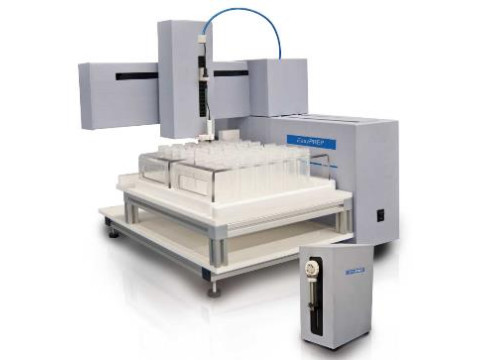

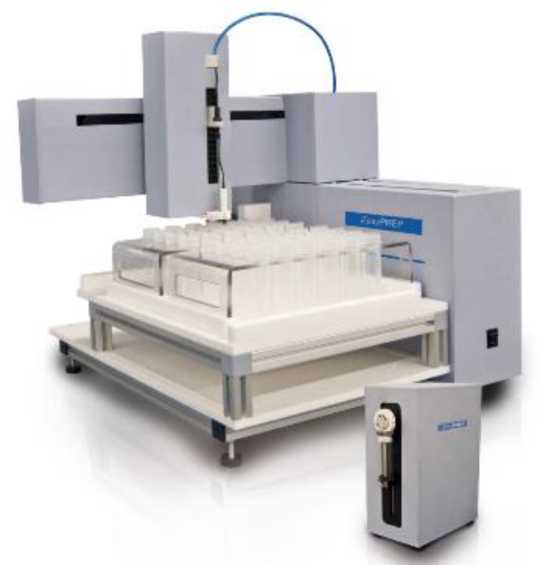

Рисунок 1 - Общий вид систем

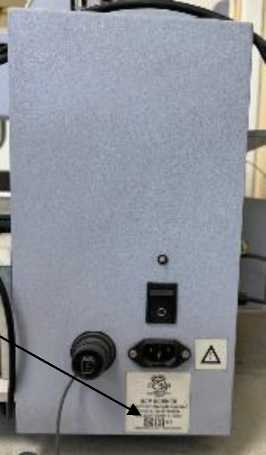

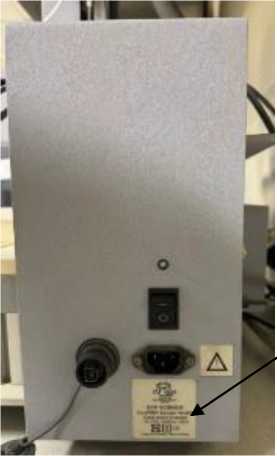

Рисунок 2 - Место нанесения заводского номера
Пломбирование систем не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления системами, обеспечения функционирования интерфейса, обработки информации, полученной в процессе измерений, хранения результатов измерений.
ПО защищено паролем в режиме «Администрирование». Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификация ПО осуществляется путем просмотра номера версии ПО на мониторе персонального компьютера при запуске ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для систем | |
|
зав.№ SHX0121390095 |
зав.№ SHX0121390094 | |
|
Идентификационное наименование ПО |
Sampk Handler |
Sampk Handler |
|
Номер версии (идентификационный номер ПО) |
4.6.1 |
4.7.2 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Дозируемый объем, мл |
50 |
|
Пределы допускаемой систематической составляющей относительной погрешности, % |
±0,8 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности, % |
0,6 |
|
Примечание - Метрологические характеристики систем подтверждены при использовании дистиллированной воды по ГОСТ Р 58144-2018 для операций «Normalize» и «Fill» (п. 6.2 Руководства пользователя) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - входное напряжение переменного тока, В |
от 115 до 230 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Габаритные размеры системы, см, не более -длина |
66 |
|
- высота |
90 |
|
- ширина |
70 |
|
Масса системы, кг, не более |
45 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
6000 |
Знак утверждения типа
наносится на титульный лист Руководства пользователя типографским способом.
Комплектность
Таблица 5 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система пробоподготовки |
EasyPREP Sample Handler |
1 шт. |
|
Руководство пользователя |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Работа с программным обеспечением» документа «Системы пробоподготовки EasyPREP Sample Handler. Руководство пользователя».
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
Техническая документация SCP SCIENCE, Канада.
