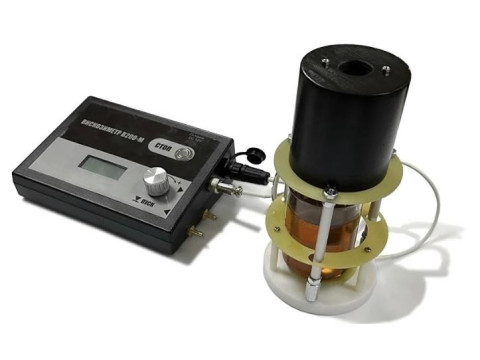

Вискозиметры В-200М
| Номер в ГРСИ РФ: | 96201-25 |
|---|---|
| Категория: | Вискозиметры |
| Производитель / заявитель: | ООО "Химмотолог", г. Уфа |
Вискозиметры В-200М (далее по тексту - вискозиметры) предназначены для измерений динамической и кинематической вязкости жидкостей (минеральных масел).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96201-25 | ||||||
| Действует | по 21.08.2030 | ||||||
| Наименование | Вискозиметры | ||||||
| Модель | В-200М | ||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fe6d13cf-a81a-6cec-979f-bf56d15bb50a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Химмотолог", РОССИЯ, 450103, Республика Башкортостан, г. Уфа, ул. Кавказская, д. 6, к. 12
Поверка
| Методика поверки / информация о поверке |
РТ-МП-103-448-2025 Государственная система обеспечения единства измерений. Вискозиметры В-200М. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96201-25: Описание типа
2025-96201-25.pdf
Файл устарел
|
Скачать | 307.5 КБ | |
|
96201-25: Методика поверки
2025-mp96201-25.pdf
Файл устарел
|
Скачать | 918.1 КБ | |
|
96201-25: Описание типа
2025-96201-25-1.pdf
|
Скачать | 307.5 КБ | |
|
96201-25: Методика поверки
РТ-МП-103-448-2025
2025-mp96201-25-1.pdf
|
Скачать | 918.1 КБ |
Описание типа
Назначение
Вискозиметры В-200М (далее по тексту - вискозиметры) предназначены для измерений динамической и кинематической вязкости жидкостей (минеральных масел).
Описание
Принцип действия вискозиметров основан на определении времени заполнения емкости определенного объема через капилляр под действием разрежения, создаваемого насосом. Объем и масса жидкости, степень разрежения регистрируются специальными датчиками и используются для расчета всех измеряемых величин. Температура поддерживается двумя нагревателями и контролируется термодатчиком. Результаты измерений выводятся на дисплей вискозиметра в автоматическом режиме.
Конструктивно вискозиметр состоит из блока управления с насосом, стойки и весов, на которые устанавливается проба. Внутри закрепляются нагреватели и один из капилляров с цветным наконечником, диапазон измерений вязкости которого указывается в паспорте. Диапазон измерений вязкости вискозиметра обеспечивается при комплектации двумя капиллярами с цветными наконечниками.
Вискозиметры выпускаются в одной модификации.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид вискозиметра представлен на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящий из арабских цифр, наносится типографским или рукописным способом на индивидуальный шильдик, расположенный на задней панели блока управления вискозиметра в месте, указанном на рисунке 2.

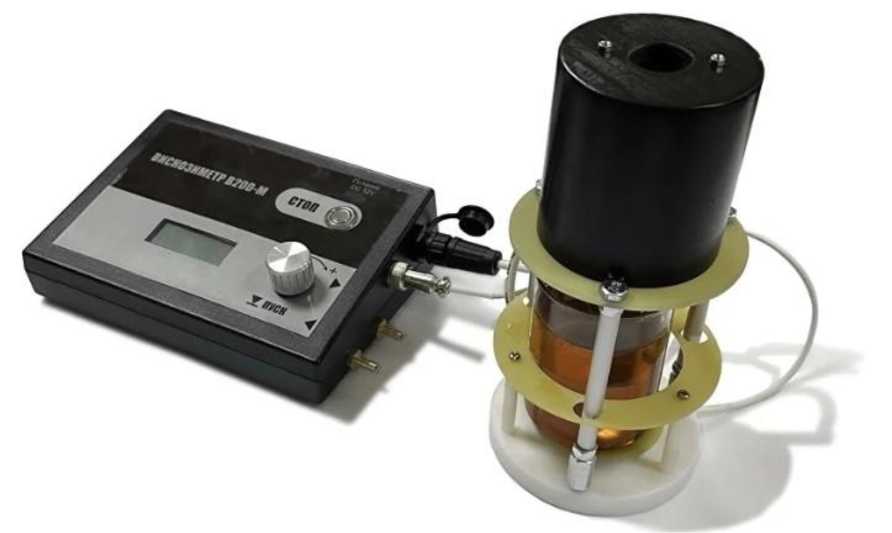

Рисунок 1 - Общий вид вискозиметра В-200М

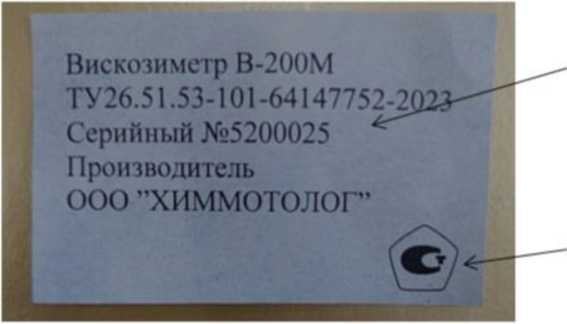

Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на вискозиметр В-200М
Пломбирование вискозиметров не предусмотрено.
Программное обеспечение
Вискозиметры имеют встроенное, метрологически значимое программное обеспечение (далее - ПО), загружаемое на предприятии-изготовителе во время производственного цикла. ПО выполняет функции управления процедурой измерений, сбора, обработки и отображения результатов измерений. Конструкция вискозиметров исключает возможность
несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров недоступны.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений кинематической вязкости, сСт* |
от 4 до 230 |
|
Пределы допускаемой относительной погрешности измерений кинематической вязкости, % |
±10 |
|
Диапазон измерений динамической вязкости, Па-с |
от 0,004 до 0,200 |
|
Пределы допускаемой относительной погрешности измерений динамической вязкости, % |
±10 |
|
* 1 сантистокс (сСт) = 1 квадратный миллиметр в секунду (мм2/с). | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон поддержания температуры, °С |
от +20 до +100 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 |
|
Потребляемая мощность, Вт, не более |
22 |
|
Габаритные размеры, мм, не более: - блока управления - стойки - весов |
130x90x65 110x100x200 100x100x60 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
Знак утверждения типа
наносится на индивидуальный шильдик, расположенный на задней панели блока управления вискозиметра, в месте, указанном на рисунке 2, и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр |
В-200М |
1 шт. |
|
Нагреватели |
- |
2 шт. |
|
Измерительная емкость |
- |
2 шт. |
|
Капилляр |
- |
2 шт. |
|
Пробка |
- |
1 шт. |
|
Крепежные винты |
- |
2 шт. |
|
Трубка силиконовая |
- |
1 шт. |
|
Салфетки бумажные |
- |
10 шт. |
|
Стакан пластиковый одноразовый 200 мл |
- |
5 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Блок питания сетевой (вход 220 В, 50 Гц, выход 12 В, 2 А) |
- |
1 шт. |
|
Коробка |
- |
1шт. |
|
Паспорт |
В-200М-60-124 ПС |
1 экз. |
|
Руководство по эксплуатации |
В-200М-60-124 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 «Проведение измерения» руководства по эксплуатации В-200М-60-124 РЭ.
Нормативные документы
Приказ Росстандарта от 05 ноября 2019 г. № 2622 Об утверждении государственной поверочной схемы для средств измерений вязкости жидкостей;
ТУ 26.51.53-101-64147752-2023 «Вискозиметры В-200М. Технические условия».
