Трансформаторы напряжения OTEF
| Номер в ГРСИ РФ: | 96203-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ALSTOM Grid Messwandler GmbH, ГЕРМАНИЯ |
|
96203-25: Описание типа
2025-96203-25-1.pdf
|
Скачать | 501.8 КБ |
Трансформаторы напряжения OTEF (далее - ТН) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96203-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||
| Модель | OTEF | |||||||||||||||||||||||||||||||||||||||
| Модификации |
OTEF 123 OTEF 252 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d831e447-86e6-dc5f-90a5-1c2b062695cb | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ALSTOM Grid Messwandler GmbH, ГЕРМАНИЯ, Bauernallee 27, D-19288 Ludwigslust
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения OTEF. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.10.2025 |
Поверители
Скачать
|
96203-25: Описание типа
2025-96203-25.pdf
Файл устарел
|
Скачать | 501.8 КБ | |
|
96203-25: Описание типа
2025-96203-25-1.pdf
|
Скачать | 501.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения OTEF (далее - ТН) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Описание
Трансформаторы напряжения OTEF представляют собой индуктивные трансформаторы напряжения для наружной установки.
Первичная катушка смонтирована на стоячем пластинчатом сердечнике в стакане трансформатора напряжения. Стакан представляет собой сварную конструкцию из коррозионностойких алюминиевых сплавов. Витки вторичной обмотки размещаются между катушкой и сердечником. Высокое напряжение подводится к обмотке через массивную алюминиевую трубу. Алюминиевая труба катушки соединена медными тросами с верхней частью и отводит возможные токи короткого замыкания на землю. Внешняя изоляция - фарфор из керамического изолирующего вещества (модификации OTEF 252 коричневая глазурь). Внутренняя изоляция - бумажно-масляная.
На изоляторе смонтирована алюминиевая отливка. На ней находятся элементы крепежа для первичных вводов и, при необходимости, несущие проушины. Под крышкой верхней части находится система герметичного затвора с индикатором уровня масла.
Рабочее положение трансформаторов в пространстве - вертикальное.
Принцип действия ТН основан на явлении электромагнитной индукции переменного тока.
К ТН данного типа относятся трансформаторы напряжения OTEF модификации OTEF 123 с заводскими номерами: 140222 0010 01, 140222 0010 02, 140222 0010 03, 140222 0010 04, 140222 0010 05, 140222 0010 06 и модификации OTEF 252 с заводскими номерами:
140222 0020 01, 140222 0020 02, 140222 0020 03, 140222 0020 04, 140222 0020 06, 140222 0020 07. Заводские номера в виде цифрового обозначения нанесены на информационную табличку ТН фотохимическим способом на металле и устойчивы к погодным изменениям.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ТН, место нанесения заводского номера и место для пломбировки для предотвращения несанкционированного доступа приведены на рисунке 1.
Место нанесения заводского номера \
Место пломбировки

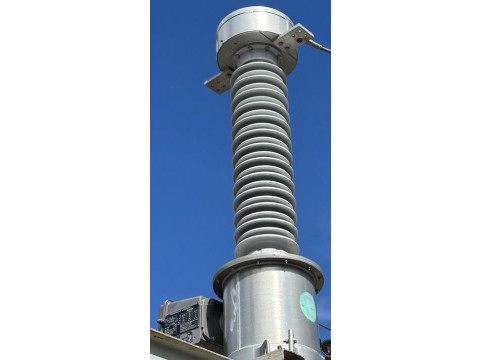

Рисунок 1 - Общий вид ТН (OTEF 123 слева, OTEF 252 справа) с указанием места нанесения заводского номера, пломбировки
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для OTEF 123 |
Значение для OTEF 252 |
|
Номинальное напряжение первой обмотки, В |
110000/^3 |
220000/^3 |
|
Номинальное напряжение вторичных обмоток, В |
100/\3 |
100/\3 |
|
Номинальная частота, Гц |
50 |
50 |
|
Номинальная мощность для измерительных обмоток, В-А |
200;100 |
100 |
|
Класс точности вторичных обмоток для измерений по ГОСТ 1983-2015 |
0,2 |
0,2 |
|
Класс точности вторичной обмотки для защиты по ГОСТ 1983-2015 |
3Р |
3Р |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
OTEF |
1 шт. |
|
Паспорт |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта № 1554 от 07.08.2023 г. «Об утверждении государственной
поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
