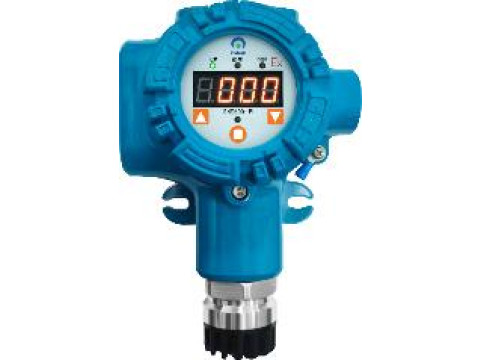

Газоанализаторы SNE600
| Номер в ГРСИ РФ: | 96205-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Shenzhen Nuoan Technology Co., Ltd., КИТАЙ |
Газоанализаторы SNE600 (далее - газоанализаторы) предназначены для измерений содержания горючих и токсичных газов в нефтяной, химической, металлургической, газовой, фармацевтической отраслях промышленности и других областях производственной среды.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96205-25 | |||||||||||||||||||||||||||
| Действует | по 21.08.2030 | |||||||||||||||||||||||||||
| Наименование | Газоанализаторы | |||||||||||||||||||||||||||
| Модель | SNE600 | |||||||||||||||||||||||||||
| Модификации |
SNE600C-R SNE600-R SNE600P-R SNE600E-R |
|||||||||||||||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a46f95a1-c726-b7ee-60f4-1a0c0524ce3e | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Shenzhen Nuoan Technology Co., Ltd., КИТАЙ, 1301, 1401, 1501, 1601, Building C1, No. 459, Qiaokai Road, Fenghuang Community, Fenghuang Street, Guangming District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП-893-2025 Государственная система обеспечения единства измерений Газоанализаторы SNE600 Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 105 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96205-25: Описание типа
2025-96205-25.pdf
Файл устарел
|
Скачать | 560.3 КБ | |
|
96205-25: Методика поверки
2025-mp96205-25.pdf
Файл устарел
|
Скачать | 4 MБ | |
|
96205-25: Описание типа
2025-96205-25-1.pdf
|
Скачать | 560.3 КБ | |
|
96205-25: Методика поверки
МП-893-2025
2025-mp96205-25-1.pdf
|
Скачать | 4 MБ |
Описание типа
Назначение
Газоанализаторы SNE600 (далее - газоанализаторы) предназначены для измерений содержания горючих и токсичных газов в нефтяной, химической, металлургической, газовой, фармацевтической отраслях промышленности и других областях производственной среды.
Описание
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих от чувствительного элемента, с последующим отображением показаний измеренного значения на дисплее и формированием предупредительной сигнализации о превышении установленных порогов.
Газоанализаторы представляют собой автоматические стационарные приборы
непрерывного действия, выпускаемые во взрывозащитном исполнении.
Газоанализаторы выпускаются в четырех модификациях, которые отличаются конструктивно, имеют разные метрологические и технические характеристики и основаны на разных методах измерений:
1) SNE600C-R - термокаталитический;
2) SNE600-R - термокаталитический;
3) SNE600E-R - электрохимический/инфракрасный;
4) SNE600P-R - фотоионизационный.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в воздухе и отображение измеренных значений на дисплее;
- самодиагностика;
- резервирование измерительной информации;
- сигнализирование о превышении порогов;
- передача измерительной информации посредством RS485, унифицированных токовых сигналов от 4 до 20 мА.
Газоанализатор оснащен пультом дистанционного управления, который предназначен для регулировки режимов работы.
Способ отбора пробы - диффузионный.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, состоящий из арабских цифр, наносится способом лазерной гравировки на идентификационную табличку (рисунок 2), закрепленную на верхней стороне газоанализаторов.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички

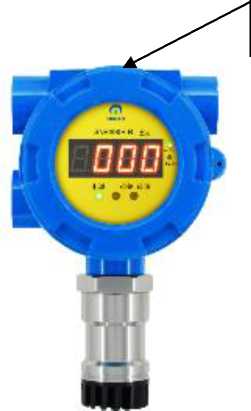

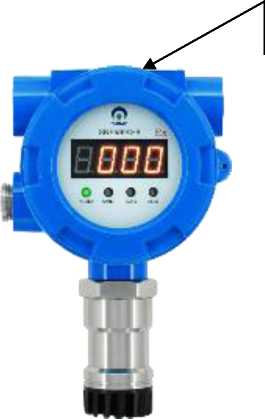

Рисунок 1.1 - Общий вид газоанализатора Рисунок 1.2 - Общий вид газоанализатора
модификации SNE600C-R модификации SNE600-R
Место размещения идентификационной таблички

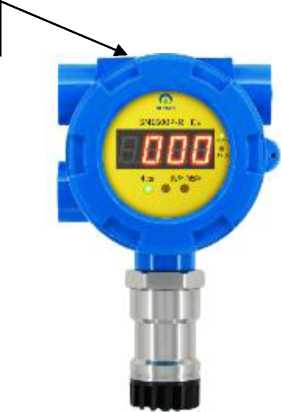

Рисунок 1.3 - Общий вид газоанализатора Рисунок 1.4 - Общий вид газоанализатора
модификации SNE600E-R модификации SNE600P-R
Рисунок 1 - Общий вид газоанализаторов SNE600
Gas зпа1утег\Гааоанали>вторы
Mndel\MoA»Aw:SNE60Dt-R Protection дга<1е\Ст«леиь Execution Яап<1аг<Ь\При»аонение стандартов:
Ex шагкХМаркировка >»рыво»ащиты:Ех db НС Тб Gb X/Extb II
Explosion proof certificate питЬеЛНомер сертификата в»рыао>ащи1ценнос
Working voltag»\Hanp»*enHc24t6VDC Detecting range Диалааон ’
Detecting да5\Проверитв ra»:O2 А1М1ХПОРОГ
АссигасуХТочность: ‘3% А1М2ХПОРОГ | = «-5**01
Use environment\Te*»nepaTyp> окружающей среды:-55 CSTaS* /о v
Date of manufacture^ата изготовления: 2024,06
Product питЬегХСерийный №: 9240403687 Tag питЬсгХНомер №:
МапиТасЫгегХИзготовитель: Shenzhen Nuoan Technology Co., Ltd
1301.1401, 1501.1601.Building Cl, No. 459, Qiaokai Road.Fenghujnjf1
Fenghuang Street,Guangming District, Shenzhen, China WARNING DO NOT OPEN WHEN ENERGIZED ПРЕДУПРЕЖДЕНИЕ ■ HE ОТКРЫВАТЬ ПОД НАПРЯЖЕНИЕМ
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) предназначено для выполнения следующих функций:
- индикация содержания определяемого компонента;
- диагностика состояния чувствительного элемента;
- сохранение измерительной информации в энергонезависимой памяти;
- обмен данными с ПК;
- индикация неисправностей.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО средства измерений и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.00 |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики газоанализаторов модификаций SNE600C-R,
SNE600-R
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента, % НКПР |
Пределы допускаемой абсолютной погрешности измерений, % НКПР |
Время установления показаний, Т09, c, не более |
|
Метан (CH4), этан (C2H6), пропан (C3H8), бутан (C4H10), водород (H2), пентан (C5H12), гексан (СбНи), этилен (C2H4), пропилен (СзНб), циклопентан (C5H10), толуол (C6H5CH3), этанол (C2H5OH), ацетон (C3H6O), метанол (CH3OH), ацетилен (C2H2), изобутан (i-C4Hio) |
от 0 до 100 |
±5 |
30 |
Таблица 3 - Метрологические характеристики газоанализаторов модификации SNE600E-R
|
Определя емый компонен т |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, c, не более | |
|
Абсолютна я |
Относител ьная | ||||
|
Кислород (O2) |
от 0 до 25 % |
от 0 до 25 % |
±3 % |
- |
20 |
|
от 0 до 30 % |
от 0 до 30 % |
±3 % |
- | ||
|
Оксид углерода (CO) |
от 0 до 50 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
30 |
|
св. 20 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
от 0 до 200 млн 1 |
от 0 до 30 млн-1 включ. |
±3 млн-1 |
- | ||
|
св. 30 до 200 млн-1 |
- |
±10 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 |
- | ||
|
св. 50 до 1000 млн-1 |
- |
±10 % | |||
|
Сероводо род (H2S) |
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- |
30 |
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
Продолжение таблицы 3
|
Определя емый компонен т |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, с, не более | |
|
Абсолютна я |
Относител ьная | ||||
|
Диоксид серы (SO2) |
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- |
30 |
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
Водород (H2) |
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±50 млн-1 |
- |
60 |
|
Фосфин (РНз) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±1 млн-1 |
- |
30 |
|
Метанол (СНзОН) |
от 0 до 50 млн-1 |
от 0 до 50 млн-1 |
±3 млн-1 |
- |
60 |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±6 млн-1 |
- | ||
Таблица 4 . - Метрологические характеристики газоанализаторов модификации SNE600P-R
|
Определя емый компонен т |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, с, не более | |
|
Абсолютна я |
Относител ьная | ||||
|
Изобутен (C4H8) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
20 |
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 200 млн-1 |
- |
±10 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 1000 млн-1 |
- |
±10 % | |||
|
Бензол (СбНб) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
Продолжение таблицы 4
|
Определяе мый компонент |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установле ния показаний, Т09, с, не более | |
|
Абсолютна я |
Относите льная | ||||
|
Акролеин C3H4O |
от 0 до 100 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- |
20 |
|
св. 20 до 100 млн-1 |
- |
±10 % | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 200 млн-1 |
- |
±10 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 20 до 1000 млн-1 |
- |
±10 % | |||
|
Толуол (C7H8) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
|
Гидразин гидрат (N2H4-H2O) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 75 млн-1 |
от 0 до 75 млн-1 |
±7,5 млн-1 |
- | ||
|
Стирол (C8H8) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
|
П-ксилол (C8H10) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±1 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
Окончание таблицы 4
|
Определяем ый компонент |
Диапазон измерений объёмной доли определяемого компонента |
Поддиапазон измерений, в котором нормируется погрешность |
Пределы допускаемой погрешности измерений |
Время установлен ия показаний, Т09, с, не более | |
|
Абсолю тная |
Относител ьная | ||||
|
Толуиленди изоцианат (C9H6N2O2) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 17 млн-1 |
от 0 до 17 млн-1 |
±5 млн-1 |
- | ||
|
Фенол (СбНбО) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±2 млн-1 |
- |
20 |
|
от 0 до 20 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 20 млн-1 |
- |
±10 % | |||
|
от 0 до 30 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 30 млн-1 |
- |
±10 % | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 50 млн-1 |
- |
±10 % | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- | ||
|
св. 10 до 100 млн-1 |
- |
±10 % | |||
|
Сероуглеро д (CS2) |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±1 млн-1 |
- |
20 |
|
от 0 до 100 млн-1 |
от 0 до 100 млн-1 |
±5 млн-1 |
- | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Потребляемая мощность, Вт, не более: - для модификации SNE600C-R |
3 |
|
- для модификации SNE600-R |
1 |
|
- для модификации SNE600E-R |
3 |
|
- для модификации SNE600P-R |
3 |
|
Габаритные размеры (Ш*В*Д), мм, не более: - для модификации SNE600C-R |
120x179x89 |
|
- для модификации SNE600-R |
167x122x87 |
|
- для модификации SNE600E-R |
120x195x89 |
|
- для модификации SNE600P-R |
120x195x89 |
|
Маркировка взрывозащиты газоанализатора |
Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
|
Маркировка взрывозащиты пульта дистанционного управления |
1Ex ib IIC T4 Gb |
|
Защита от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +70 |
|
- атмосферное давление, кПа - относительная влажность, %, не более: |
от 80 до 110 |
|
- для модификации SNE600C-R |
99 |
|
- для модификации SNE600-R |
99 |
|
- для модификации SNE600E-R |
95 |
|
- для модификации SNE600P-R |
95 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Масса в зависимости от материала, кг, не более: SNE600C-R: - алюминиевый сплав |
1,5 |
|
- нержавеющая сталь SNE600-R: |
3,5 |
|
- алюминиевый сплав |
1,2 |
|
- нержавеющая сталь SNE600E-R: |
2,8 |
|
- алюминиевый сплав |
1,7 |
|
- нержавеющая сталь SNE600P-R: |
3,5 |
|
- алюминиевый сплав |
1,7 |
|
- нержавеющая сталь |
3,5 |
|
Время прогрева, с, не более |
60 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
87500 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной гравировки, а также на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 7.
Таблица 7 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
SNE600C-R/SNE600-R/ SNE600E-R/SNE600P-R |
1 шт. |
|
Пульт дистанционного управления |
- |
1 шт. |
|
Монтажный комплект1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Формируется в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 11 «Запуск» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
Стандарт предприятия Q/SNE 001-2024.
Другие Газоанализаторы
