Анализаторы размера частиц Nanosizer
| Номер в ГРСИ РФ: | 96206-25 |
|---|---|
| Производитель / заявитель: | Opptronix Technology Shanghai Ltd, КИТАЙ |
Анализаторы размера частиц Nanosizer (далее - анализаторы) предназначены для измерений размера частиц в суспензиях и эмульсиях.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96206-25 | |||||||||||||||||||||||||||
| Действует | по 21.08.2030 | |||||||||||||||||||||||||||
| Наименование | Анализаторы размера частиц | |||||||||||||||||||||||||||
| Модель | Nanosizer | |||||||||||||||||||||||||||
| Модификации |
Zeta Pro 939SZ Zeta Pro 919SZ Pro 919S Pro 929S Zeta Pro 929SZ |
|||||||||||||||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2c89c873-ff76-4b8c-9616-c68343cc2c3e | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Opptronix Technology Shanghai Ltd, КИТАЙ, Unit 316, Building 10, Fox Innovation Park, 3599 Yuanjiang Road, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП 242-2622-2025 Государственная система обеспечения единства измерений Анализаторы размера частиц Nanosizer Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96206-25: Описание типа
2025-96206-25.pdf
Файл устарел
|
Скачать | 316.5 КБ | |
|
96206-25: Методика поверки
2025-mp96206-25.pdf
Файл устарел
|
Скачать | 887.7 КБ | |
|
96206-25: Описание типа
2025-96206-25-1.pdf
|
Скачать | 316.5 КБ | |
|
96206-25: Методика поверки
МП 242-2622-2025
2025-mp96206-25-1.pdf
|
Скачать | 887.7 КБ |
Описание типа
Назначение
Анализаторы размера частиц Nanosizer (далее - анализаторы) предназначены для измерений размера частиц в суспензиях и эмульсиях.
Описание
Принцип действия анализаторов - оптический. Луч, формируемый источником когерентного монохроматического излучения (полупроводниковый лазер с длиной волны 530 нм), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и под разными углами регистрируется с помощью детекторов (фотоэлектронные умножители). При рассеянии на частицах в результате их броуновского движения происходит изменение частоты излучения в соответствии с эффектом Доплера, на основе чего осуществляется вычисление автокорреляционной функции. Обратное преобразование Фурье позволяет рассчитать спектральную плотность мощности рассеянного излучения, пропорциональную размеру анализируемых частиц.
Анализаторы выпускаются в виде различных моделей, отличающихся техническими особенностями, приведёнными в таблице 1.
Таблица 1 - Технические особенности моделей анализаторов
|
Техническая особенность |
Наименование модели | ||||
|
Pro 919S |
Zeta Pro 919SZ |
Pro 929S |
Zeta Pro 929SZ |
Zeta Pro 939SZ | |
|
измерение размера частиц |
+ |
+ |
+ |
+ |
+ |
|
оценка дзета-потенциала частиц |
- |
+ |
- |
+ |
+ |
|
оценка молекулярной массы частиц |
+ |
+ |
- |
- |
+ |
|
оценка температуры пробы |
+ |
+ |
+ |
+ |
+ |
|
оценка вязкости пробы |
+ |
+ |
+ |
+ |
+ |
Конструктивно анализаторы выполнены в едином корпусе, в котором размещены оптические и электронные компоненты, обеспечивающие общее функционирование.
При работе с анализаторами применяются кюветы различного объёма и типа. Предусмотрено термостатирование кюветного отделения.
Управление анализаторами осуществляется с помощью персонального компьютера со специализированным программным обеспечением. Электрическое питание осуществляется от сети переменного тока через блок питания.
Результаты измерений представляются в виде дифференциальных и интегральных значений размера частиц. Предусмотрена оценка долевого распределения частиц по размерам и дополнительных параметров пробы в зависимости от модели (таблица 1).
Общий вид анализаторов и место нанесения серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса, а также нанесение на него знаков утверждения типа и поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в буквенно-цифровом формате наносится на этикетку с помощью графических устройств.

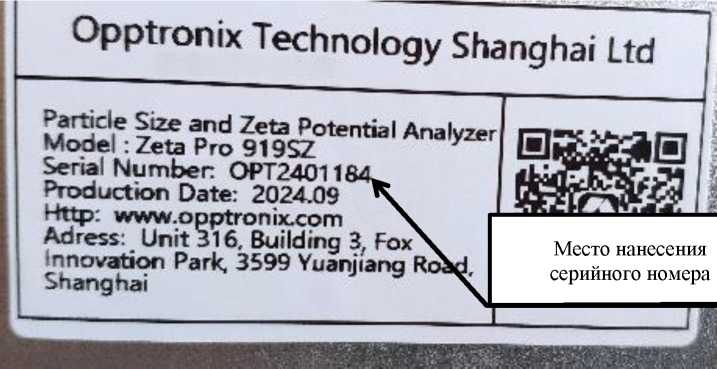

Рисунок 2 - Пример этикетки

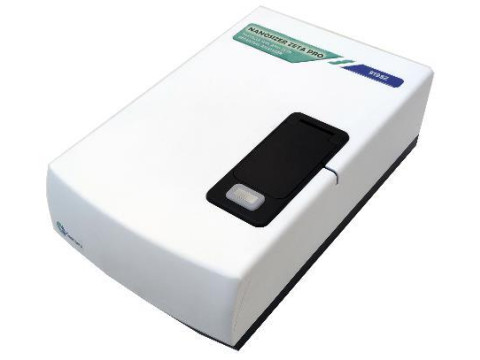

Рисунок 1 - Общий вид анализаторов
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО) и автономное ПО «Nanosizer». ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации.
К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений.
Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний».
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
Значение для автономного ПО |
|
Номер версии (идентификационный номер) ПО |
5.Х* |
7.Х* |
|
* «Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр. | ||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размера частиц (D50 ), мкм |
от 0 до 15 |
|
Диапазон измерений размера частиц (D50), мкм |
от 0,1 до 3 |
|
Пределы допускаемой относительной погрешности измерений размера частиц (D50), % в поддиапазоне измерений от 0,1 до 1,5 мкм включ. в поддиапазоне измерений св. 1,5 до 3 мкм |
±15 ±20 |
|
* D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 %. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение сети переменного тока, В частота сети переменного тока, Гц |
230 ± 23 50 ± 1 |
|
Потребляемая мощность, В-А, не более |
120 |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
195 х 365 х 580 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: температура окружающего воздуха , °С относительная влажность окружающего воздуха (без конденсации влаги), %, не более атмосферное давление, кПа |
от +10 до +35 80 от 84,0 до 106,7 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации с помощью графических устройств.
Комплектность
Таблица 6 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор размера частиц |
Nanosizer |
1 шт. |
|
Комплект принадлежностей |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Согласовывается при заказе. | ||
Сведения о методах измерений
приведены в разделе 2 «Проведение измерений» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105.
Стандарт предприятия Opptronix Technology Shanghai Ltd.
