Комплексы измерительные ВТХС
| Номер в ГРСИ РФ: | 96207-25 |
|---|---|
| Производитель / заявитель: | ООО НПФ "Мета-хром", г.Йошкар-Ола |
Комплексы измерительные ВТХС (далее - ИК) предназначены для измерения давления и температуры паров и газов распада веществ в изотермическом режиме в замкнутой реакционной камере, с регистрацией измерений в виде графиков и таблиц при помощи персонального компьютера (далее - ПК). ИК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96207-25 | |||||||||
| Действует | по 25.08.2030 | |||||||||
| Наименование | Комплексы измерительные | |||||||||
| Модель | ВТХС | |||||||||
| Приказы |
№1751 от
25.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 34d73717-95c1-1fc3-e301-e253c257d1c3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПФ «Мета-хром », РОССИЯ, 424028, Республика Марий Эл, г. Йошкар - Ола, ул. Баумана, д. 100
Поверка
| Методика поверки / информация о поверке |
МКУБ.406233.071-01 МП Государственная система обеспечения единства измерений. Комплексы измерительные ВТХС. Методика поверки
(с 25.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96207-25: Описание типа
2025-96207-25.pdf
Файл устарел
|
Скачать | 379.7 КБ | |
|
96207-25: Методика поверки
МКУБ.406233.071-01 МП
2025-mp96207-25.pdf
Файл устарел
|
Скачать | 425.2 КБ | |
|
96207-25: Описание типа
2025-96207-25-1.pdf
|
Скачать | 379.7 КБ | |
|
96207-25: Методика поверки
МКУБ.406233.071-01 МП
2025-mp96207-25-1.pdf
|
Скачать | 425.2 КБ |
Описание типа
Назначение
Комплексы измерительные ВТХС (далее - ИК) предназначены для измерения давления и температуры паров и газов распада веществ в изотермическом режиме в замкнутой реакционной камере, с регистрацией измерений в виде графиков и таблиц при помощи персонального компьютера (далее - ПК). ИК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Описание

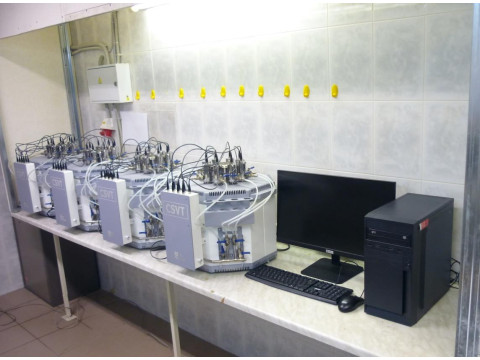

ИК представляет собой комплект термостатов (от 1 до 4), блок коммутации для подключения к питающей сети переменного тока, ПК. Общий вид ИК, место размещения таблички, знака утверждения типа и заводского номера представлены на рис.1.
Место пломбы в виде стикера-наклейки
Место нахождения таблички на блоке коммутации
Рисунок 1 - Общий вид ИК, место нанесения знака утверждения типа, заводского номера в виде цифрового обозначения и места нанесения пломбы
Рисунок 2 - Изображение таблички с информацией о заводском номере в виде цифрового обозначения и знаке утверждения типа
В каждом термостате расположены восемь камер, в которых располагаются первичные преобразователи, давление в которых измеряется с помощью полупроводниковых тензомодулей давления. Для обеспечения заявленного диапазона измерений абсолютного давления имеется возможность вакуумирования. Измерение температуры в каждом термостате производится платиновым термометром сопротивления. Установка и поддержание необходимой температуры, а также измерение давления и температуры осуществляется программным методом при помощи персонального компьютера. Обмен сигналами между термостатами и ПК осуществляется при помощи проводного интерфейса Modbus-TCP. Входящие в состав ИК первичные преобразователи имеют модификацию: МКУБ.301353.122.Входящие в состав ИК термостаты имеют две модификации: МКУБ.681118.261 (диапазон температур от плюс 50 до плюс 250 °С) и МКУБ.681118.265 (диапазон температуры от плюс 50 до плюс 400 °С).
Для предотвращения несанкционированного изменения метрологических характеристик крышка модуля управления термостата пломбируется на одном из винтов крепления гарантийным стикером-наклейкой (рис. 1).
Знак утверждения типа и заводской номер в виде цифрового обозначения наносится на специальную табличку на корпусе блока коммутации (рис. 1). Изображение данной
таблички приведено на рис. 2. Децимальный номер модификации термостатов и заводской номер наносится на корпус каждого термостата, входящего в комплект поставки. Заводские номера фиксируются в паспорте на ИВК.
Для визуального различия модификаций термостатов допускается окрашивание крышки модуля управления контрастным цветом.
Комплектация ИК термостатами обоих модификаций может быть осуществлена в любом соотношении, в зависимости от требований заказчика.
Нанесение знака поверки на ИК не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО), входящее в состав ИК, позволяет устанавливать и контролировать режимные параметры. В программном обеспечении применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения ИК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
vacuumt_proc.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0.0.0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Цифровой идентификатор программного обеспечения |
3c676ee64ea2f691f58ef15a4b158900 |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон задаваемых температур, °С (модификация термостата: МКУБ.681118.261) |
от + 50 до + 250 |
|
Диапазон задаваемых температур, °С (модификация термостата: МКУБ.681118.265) |
от + 50 до + 400 |
|
Диапазон измерения абсолютного давления, кПа (мм рт.ст.) |
от 0 до 350 (от 0 до 2625) |
|
Пределы допускаемой абсолютной погрешности поддержания заданной температуры, °С,не более |
± 2,0 |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, кПа (мм рт. ст.), не более |
± 2,0 (± 15,0) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (в комплектации с одним термостатом) | |
|
- высота |
520 |
|
- ширина |
540 |
|
- длина |
1340 |
|
Габаритные размеры, мм, не более (в комплектации с двумя термостатами) | |
|
- высота |
520 |
|
- ширина |
540 |
|
- длина |
1880 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (в комплектации с тремя термостатами) - высота - ширина - длина |
520 540 2420 |
|
Габаритные размеры, мм, не более (в комплектации с четырьмя термостатами) - высота - ширина - длина |
520 540 2960 |
|
Масса, кг, не более (в комплектации с одним термостатом) |
45 |
|
Масса, кг, не более (в комплектации с двумя термостатами) |
80 |
|
Масса, кг, не более (в комплектации с тремя термостатами) |
115 |
|
Масса, кг, не более (в комплектации с четырьмя термостатами) |
140 |
|
Потребляемая мощность, 1ГА, не более (в комплектации с четырьмя термостатами) |
4000 |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
230 ± 23 380 ± 38 50 ± 0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +25 от 20 до 80 от 84 до 106 |
|
Единицы измерения давления, которые можно устанавливать при помощи ПО |
кПа, мм рт. ст. |
|
Время выхода термостатов на режим достижения максимальной температуры, час, не более |
3,5 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на специальную табличку на корпусе блока коммутации ИК способом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки одного ИК входят элементы, указанные в таблице 5.
Таблица 5 - Комплект поставки ИК
|
Наименование |
Кол-во, шт. |
Примечание |
|
Комплекс измерительный ВТХС МКУБ.406233.071 |
1 |
Количество термостатов от 1 до 4* |
|
Комплект ЗИП |
1 | |
|
Станция вакуумирования |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Руководство пользователя ПО CSVT |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 | |
|
Упаковка |
1 |
*Примечание: 1 Количество и модификации термостатов определяется заявкой
заказчика.
Сведения о методах измерений
приведены в Руководстве по эксплуатации ИК «ВТХС» МКУБ.406233.071 РЭ раздел 7
«Подготовка к работе и порядок работы с комплексом». При использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.
Нормативные документы
Приказ Росстандарта № 2712 от 19 ноября 2024 г. «Об утверждении государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта № 2653 от 20октября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1’10’1-1’107 Па»
Технические условия МКУБ.406233.071 ТУ «Комплексы измерительные «ВТХС»
