Трансформаторы тока LZZBJ9-35D1
| Номер в ГРСИ РФ: | 96212-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
|
96212-25: Описание типа
2025-96212-25-1.pdf
|
Скачать | 270.5 КБ |
Трансформаторы тока LZZBJ9-35D1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96212-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | LZZBJ9-35D1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1751 от
25.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8d25f2ff-7486-bb73-dc05-bf558f82bb6b | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
JIANGSU COSINE ELECTRIC CO., LTD., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 25.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96212-25: Описание типа
2025-96212-25.pdf
Файл устарел
|
Скачать | 270.5 КБ | |
|
96212-25: Описание типа
2025-96212-25-1.pdf
|
Скачать | 270.5 КБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-35D1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до пяти вторичных обмоток.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы тока с заводскими номерами 42311015701006, 42311015701010, 42311015701011, 42311015701001, 42311015701003, 42311015701002, 42311015701009, 42311015701004, 42311015701005, 42311015701012, 42311015701008, 42311015701007; 42311015702006, 42311015702002, 42311015702015, 42311015702010, 42311015702013, 42311015702009, 42311015702007, 42311015702003, 42311015702001, 42311015702016, 42311015702012, 42311015702014, 42311015702005, 42311015702008, 42311015702011, 42311015702004; 42309264102014, 42309264102001, 42309264102005, 42309264102006, 42309264102015, 42309264102007.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

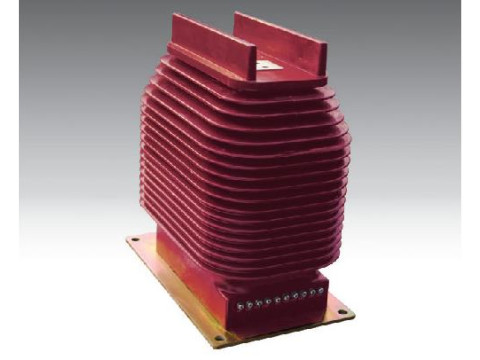

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
|
Таблица 1 - Метрологические характе |
ристики | ||
|
Наименование характеристики |
Значение | ||
|
Заводские номера |
42311015701006, 42311015701010, 42311015701011, 42311015701001, 42311015701003, 42311015701002, 42311015701009, 42311015701004, 42311015701005, 42311015701012, 42311015701008, 42311015701007 |
42311015702006, 42311015702002, 42311015702015, 42311015702010, 42311015702013, 42311015702009, 42311015702007, 42311015702003, 42311015702001, 42311015702016, 42311015702012, 42311015702014, 42311015702005, 42311015702008, 42311015702011, 42311015702004 |
42309264102014, 42309264102001, 42309264102005, 42309264102006, 42309264102015, 42309264102007 |
|
Номинальное напряжение трансформатора ином, кВ |
35 | ||
|
Номинальный первичный ток 11ном по ГОСТ 7746-2015, А |
2500 |
1000 |
1200 |
|
Номинальный вторичный ток Ьном, А |
1 | ||
|
Класс точности обмоток для измерений и учета по ГОСТ 77462015 |
0,5 |
0,5; 0,5 |
0,2S |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
5Р; 5Р |
- |
5Р; 5Р;5P |
|
Наименование характеристики |
Значение | ||
|
Номинальная вторичная нагрузка с С0Бф2 = 0,8 по ГОСТ 7746-2015, В^А |
30 | ||
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
30; 30 |
- |
30; 30; 30 |
|
Номинальная частота переменного тока, Гц |
50 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
120 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
492х302х518 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, % |
от -5 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
LZZBJ9-35D1 |
34 |
|
Паспорт |
- |
34 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
