Ротаметры SFFL- 300
| Номер в ГРСИ РФ: | 96222-25 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Ротаметры SFFL-300 (далее - ротаметры) предназначены для измерений объемного расхода жидкости и газа.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96222-25 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 21.08.2030 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Ротаметры | |||||||||||||||||||||||||||||||||||||||
| Модель | SFFL- 300 | |||||||||||||||||||||||||||||||||||||||
| Модификации |
Структура условного обозначения ротаметров SFFL-320, SFFL-340: SFFL-X1-X2-X3-X4-X5-X6-X7-X8, где: X1 – модификация ротаметров: – 320 – с клапаном для горизонтального присоединения; – 340 – без клапана для вертикального присоединения; Х2 – наличие регулятора давления: – RE – регулятор давления на входе; – RA – регулятор давления на выходе; Х3 – электрические модули: – К1 – один предельный выключатель; – К2 – два предельных выключателя; – ESK – 4…20 мА/HART; – R1 – один предельный выключатель, тип REED; Х4 – тип присоединения: – S – разъемное соединение; – L – кабельное уплотнение с кабелем; Х5 – конструктивное исполнение: – НТ – высокотемпературная версия; Х6 – конструкционное исполнение: А – взрывозащищенный предельный выключатель; Х7 – исполнение: Ex – взрывозащищенное исполнение; Х8 – исполнение: SK – соответствие предельного выключателя требованиям SIL. Структура условного обозначения ротаметров SFFL-380: SFFL-X1-X2-X3-X4, где: Х1 – модификация ротаметров: 380 – общая длина измерительного конуса 100 мм; Х2 – материал верхнего и нижнего присоединения: – N – латунь; – R – нержавеющая сталь; – PV – ПВДФ; Х3 – регуляторы перепада давления: – RE – регулятор давления на входе; – RA – регулятор давления на выходе; Х4 – наличие предельных выключателей: – К1 – один предельный выключатель; – К2 – два предельных выключателя. SFL-320-RE-ESK-S-HT-A-Ex-SK SFL-320-RE-S-A-Ex-SK SFFL-320-RA-ESK-L-HT-A-Ex-SK SFFL-320-RE-L-A-Ex-SK SFFL-340-RA-ESK-L-HT-A-Ex-SK SFFL-340-RA-S-A-Ex-SK SFFL-340-RF-ESK-S-HT-A-Ex-SK SFFL-340-RE-S-A-Ex-SK SFFL-380-N-RE |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 840487e4-314e-1028-d45c-e8aa32f2fb0f | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-889-2025 Государственная система обеспечения единства измерений Ротаметры SFFL-300 Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
96222-25: Описание типа
2025-96222-25.pdf
Файл устарел
|
Скачать | 478.5 КБ | |
|
96222-25: Методика поверки
2025-mp96222-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96222-25: Описание типа
2025-96222-25-1.pdf
|
Скачать | 478.5 КБ | |
|
96222-25: Методика поверки
МП-889-2025
2025-mp96222-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Ротаметры SFFL-300 (далее - ротаметры) предназначены для измерений объемного расхода жидкости и газа.
Описание
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения измеряемой среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из конической, вертикально установленной трубки, в которой встроен свободно перемещающийся по вертикали поплавок (в зависимости от заказа может быть различной формы).
Измеряемая среда движется по трубке снизу вверх, вынуждая поплавок подняться на определенную высоту в зависимости от расхода измеряемой среды.
Положение поплавка передается на индикатор магнитным или индукционным способом.
Трубка ротаметров может быть изготовлена из нержавеющей стали, титана, а также иметь исполнения для продуктов питания или иметь керамический поплавок.
К данному типу средства измерений относятся модификации: SFFL-320, SFFL-340, SFFL-380. Ротаметры SFFL-380 комплектуются индикатором М8.
Ротаметры могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2), один герконовый предельный выключатель (R1). Электрическое подключение возможно через кабельный ввод (L) или разъёмное соединение (S).
Ротаметры имеют различные присоединения к измеряемому трубопроводу:
- резьбовое (V);
- соединение по ниппель для подключения гибкого шланга или трубки (S);
- асептическое соединение (А).
Дополнительно ротаметры SFFL-320, SFFL-340 могут комплектоваться электронным модулем ESK.
Структура условного обозначения ротаметров SFFL-320, SFFL-340: SFFL-X1-X2-X3-X4-X5-X6-X7-X8
X1 - модификация ротаметров:
- 320 - с клапаном для горизонтального присоединения;
- 340 - без клапана для вертикального присоединения;
Х2 - наличие регулятора давления:
- RE - регулятор давления на входе;
- RA - регулятор давления на выходе;
Х3 - электрические модули:
- К1 - один предельный выключатель;
- К2 - два предельных выключателя;
- ESK - 4.. .20 мА/HART;
- R1 - один предельный выключатель, тип REED;
Х4 - тип присоединения:
- S - разъемное соединение;
- L - кабельное уплотнение с кабелем;
Х 5 - конструктивное исполнение:
- НТ - высокотемпературная версия;
Х6 - конструкционное исполнение: А - взрывозащищенный предельный выключатель;
Х7 - исполнение: Ex - взрывозащищенное исполнение;
Х8 - исполнение: SK - соответствие предельного выключателя требованиям SIL.
Структура условного обозначения ротаметров SFFL-380:
SFFL-X1-X2-X3-X4
Х1 - модификация ротаметров: 380 - общая длина измерительного конуса 100 мм;
Х2 - материал верхнего и нижнего присоединения:
- N - латунь;
- R - нержавеющая сталь;
- PV - ПВДФ;
Х3 - регуляторы перепада давления:
- RE - регулятор давления на входе;
- RA - регулятор давления на выходе;
Х4 - наличие предельных выключателей:
- К1 - один предельный выключатель;
- К2 - два предельных выключателя.

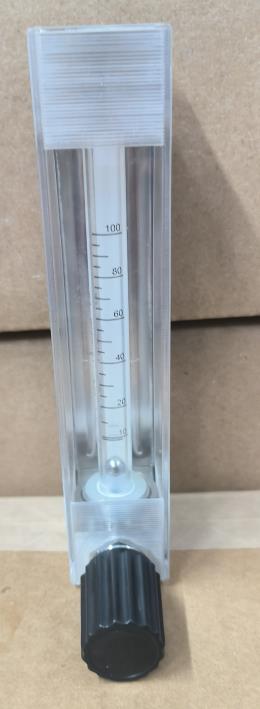

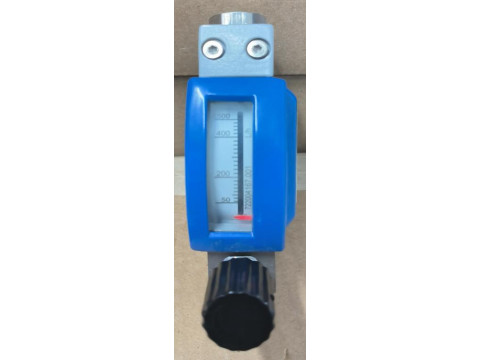

Общий вид ротаметров представлен на рисунке 1.
SFFL-320
SFFL-340
Рисунок 1 - Общий вид ротаметров
SFFL-380
Серийный номер ротаметров, состоящий из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку ротаметров методом лазерной гравировки. Конструкцией ротаметров не предусмотрено нанесение знака поверки и пломбирование.
Общий вид маркировочной таблички и место нанесения серийного номера представлены на рисунке 2.
SFFL-380
Рисунок 2 - Общий вид маркировочной таблички, место нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
SFFL-320, SFFL-340 |
SFFL-380 | |
|
Диаметр условного прохода, мм 1) |
от 6 до 50 | |
|
Диапазон измерений объемного расхода газа 2), дм3/ч |
от 16 до 4800 |
от 16 до 8000 |
|
Диапазон измерений объемного расхода жидкости 2), дм3/ч |
от 1,5 до 150 |
от 1,5 до 250 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений объемного расхода при снятии показаний по шкале ротаметра, % |
±4,0 |
±2,5 |
|
Пределы допускаемой относительной погрешности преобразования значения объемного расхода в токовый выходной сигнал от 4 до 20 мА, % |
±2,5 |
— |
|
1) Фактические значения указываются в паспорте, совмещенном с руководством по эксплуатации, ротаметров; 2) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте, совмещенном с руководством по эксплуатации, ротаметров. | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
SFFL-320, SFFL-340 |
SFFL-380 | |
|
Максимальное давление измеряемой среды, МПа |
13 |
1 |
|
Температура измеряемой среды, °С - стандартного исполнения - с предельными выключателями - SFFL-320 с уплотнениями из FPM/PTFE или FFKM - SFFL-320 с уплотнениями из PTFE или EPDM - высокотемпературного исполнения (HT) |
от -80 до +150 — от -25 до +150 от -40 до +150 от -80 до +200 |
от -5 до +100 от -5 до +65 — — — |
|
Напряжение питания постоянного тока, В |
от 12 до 32 | |
|
Условия эксплуатации: - температура окружающей среды, °С: - стандартное исполнение - с предельными выключателями - стандартное исполнение без электрических модулей - с предельными выключателями I7S2002-N или SJ2-SN - с предельными выключателями SC-N0 или SJ2-S1N - высокотемпературного исполнения (HT) - относительная влажность воздуха, % - атмосферное давление, кПа |
— — от -40 до +70 от -40 до +70 от -25 до +70 от -25 до +180 от 30 до 80 от 84,7 до 106,7 |
от -20 до +100 от -20 до +65 — — — — от 30 до 80 от 84,7 до 106,7 |
|
Масса, кг, не более |
25 | |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
— |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
600 370 370 | |
|
Маркировка взрывозащиты - ротаметров без электрических модулей - ротаметров c электрическими модулями |
1 Ex h IIC T6...T1 Gb X Ex h IIIC Т85°С...Т140°С Db X 1 Ex ia IIC T6...T1 Gb X Ex ia IIIC T85°C...T140°C Db X 2Ex nA IIC T6...T1 Gc X | |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 - механическая версия без кабельного ввода - версия с электрическими компонентами |
IP66/IP68 IP65 |
IP65 — |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, совмещенного с руководством по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Ротаметр SFFL-300 |
по заказу |
1 |
|
Паспорт, совмещенный с руководством по эксплуатации |
SFFL-ЗОО.ОШС/РЭ |
1 |
Сведения о методах измерений
приведены в разделе 2 «Технические характеристики» паспорта, совмещенного с руководством по эксплуатации SFFL-300.01.ПС/РЭ
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Q/KL 20.009-2025 Ротаметры SFFL-300. Стандарт предприятия
Другие Ротаметры
