Преобразователи влажности и температуры MНТGE373EX
| Номер в ГРСИ РФ: | 96224-25 |
|---|---|
| Производитель / заявитель: | ООО "ОЛИЛ", г.Химки |
Преобразователи влажности и температуры МНТОЕ373ЕХ (далее по тексту — преобразователи) предназначены для измерений температуры и относительной влажности воздуха.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96224-25 | ||||||||||||
| Действует | по 26.08.2030 | ||||||||||||
| Наименование | Преобразователи влажности и температуры | ||||||||||||
| Модель | MНТGE373EX | ||||||||||||
| Модификации |
MHTGE373EX/W/RS485/-20-80/10-98/LCD MHTGE373EX/D/4-20/-40-120/10-98/LCD MHTGE373EX/D/0-10/-40-120/10-98/LCD |
||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2df02dde-b20a-8cf0-029a-85b7e5d6d460 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ОЛИЛ», РОССИЯ, 141402, Московская обл., г. Химки, Энгельса 7/15, помещ. 10
Поверка
| Методика поверки / информация о поверке |
МП-778-2025 Государственная система обеспечения единства измерений. Преобразователи влажности и температуры MНТGE373EX. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96224-25: Описание типа
2025-96224-25.pdf
Файл устарел
|
Скачать | 327.3 КБ | |
|
96224-25: Методика поверки
МП-778-2025
2025-mp96224-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96224-25: Описание типа
2025-96224-25-1.pdf
|
Скачать | 327.3 КБ | |
|
96224-25: Методика поверки
МП-778-2025
2025-mp96224-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи влажности и температуры MHTGE373EX (далее по тексту — преобразователи) предназначены для измерений температуры и относительной влажности воздуха.
Описание
Принцип действия основан на изменении диэлектрической проницаемости гигроскопичного полимерного слоя (ёмкостной метод для влажности)
и температурно-зависимого сопротивления металлических (RTD) или полупроводниковых (термисторы) элементов. Эти изменения преобразуют результаты измерений в аналоговые (4-20 мА, 0-10 В) или цифровые (RS485) сигналы.
Конструктивно преобразователи представляют собой блок преобразователя с клеммами для подсоединения электрических цепей внутри цилиндрического корпуса с дисплеем или без него. Дисплей отображает измеренные значения температуры и относительной влажности.
Преобразователи различаются по конструктивному исполнению (настенное W или канальное D) и метрологическим характеристикам, указанным в таблице 1.
Преобразователи имеют следующую структуру условного обозначения:
MHTGE373EX/X1/X2/X3/X4/X5, где
Xi - исполнение (W-настенное, D-канальное)
X2 - выходной сигнал
X3 - диапазон измерений температуры
X4 - диапазон измерений относительной влажности
X5 -ЖК-дисплей (при наличии)
Заводские номера преобразователей в виде буквенно-цифрового обозначения наносятся методом лазерной гравировки на информационную табличку, прикреплённую к блоку преобразователя.
Общий вид преобразователей и место крепления информационной таблички представлен на рисунке i.
Нанесения знака поверки на средство измерений не предусмотрено.
Пломбирование преобразователей не предусмотрено.

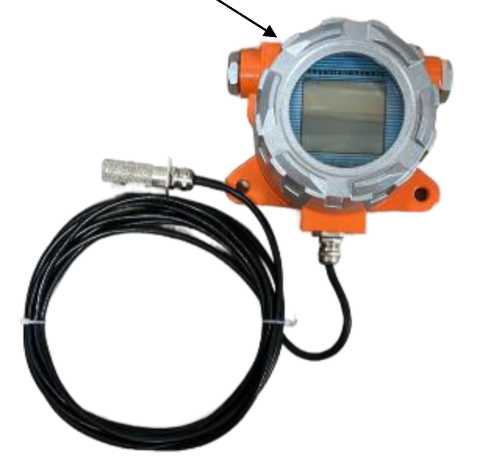

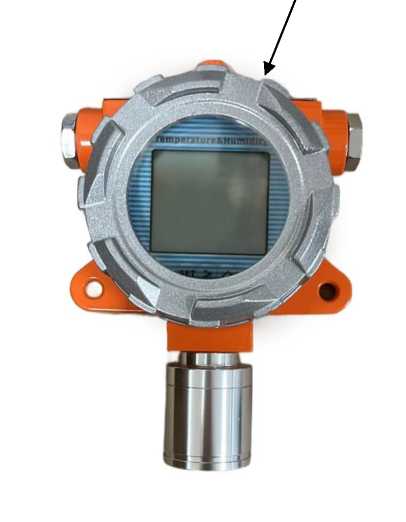

Место крепления металлического шильдика

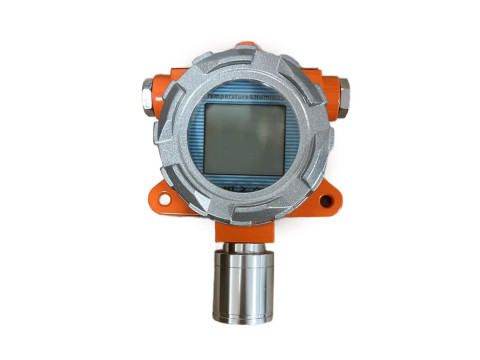

W - настенное исполнение
Рисунок 1 - Общий вид преобразователей и место крепления информационной таблички

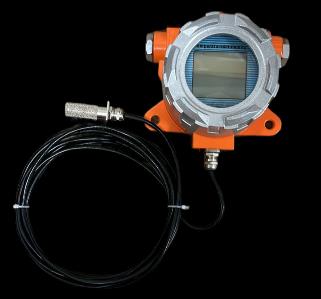

D - канальное исполнение
MHTGE373EX/D/4-20/-40-120/10-98/LCD
Выход: 4-20 мА
Питание: 24VCD
Температура: -40-120 °C Влажность: 10-98 %
1Ex db IIC Тб Gb Ex tb IIIC T85 C Db
Зав.№ 2410В71
2024
Рисунок 2 - Общий вид информационной таблички и место нанесения заводского номера
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно на заводе-изготовителе. ПО не может быть модифицировано или обновлено в процессе эксплуатации.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 10 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±2,0; ±3,0; ±4,5 |
|
Диапазон измерений температуры, °С: - для исполнения W - для исполнения D |
от -20 до +80 от -40 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2; ±0,5 |
|
Примечание - Указаны предельные значения диапазонов измерений. Конкретные диапазоны и погрешность измерений указаны в паспорте на изделие | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной аналоговый сигнал: - постоянный ток, мА - напряжение, В |
4-20 0-10 |
|
Выходной цифровой сигнал |
MODBUS / RS485 |
|
Напряжение питания постоянного тока, В |
24 |
|
Диаметр корпуса, мм, не более |
104 |
|
Масса, кг, не более |
2 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Ex tb IIIC T85°C Db |
|
Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность, % - атмосферное давление, кПа |
от -20 до +80 от 10 до 98 от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
170000 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь влажности и температуры |
МШПЕ373ЕХ |
1 шт. |
|
Руководство по эксплуатации |
МНТОЕ373ЕХ.01.РЭ |
1 экз. |
|
Паспорт |
МНГОЕ373ЕХ.01.ПС |
1 экз. |
|
Примечание - Обозначение в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации MHTGE373EX.01.РЭ
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ТУ 27.11.21-001-46241855-2024 «Преобразователи влажности и температуры
MHTGE373EX. Технические условия»
