Датчики весоизмерительные тензорезисторные ST

Назначение

Датчики весоизмерительные тензорезисторные ST (далее - средство измерений) предназначены для преобразования силы в измеряемую физическую величину (электрический сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Описание

Принцип действия средств измерений основан на изменении электрического сопротивления соединенных по мостовой схеме тензорезисторов при возникновении деформации упругого элемента средства измерений под действием прилагаемой нагрузки. При подаче внешнего напряжения, изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Средства измерений представляют собой датчики весоизмерительные с цифровым выходным сигналом, оснащенные аналого-цифровым преобразователем и являющиеся весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013); вид

прикладываемой нагрузки - сжатие). Средства измерений включают в себя следующие основные части, заключённые в герметичный кожух:

- упругий элемент, выполненный из алюминия или нержавеющей стали, и наклеенные на него тензорезисторы, соединенные по мостовой схеме, элементы температурной компенсации;

- аналого-цифровой преобразователь;

- элементы электрического соединения тензорезисторов и аналого-цифрового преобразователя и сигнальный кабель.

Модификации средств измерений имеют обозначения вида:

ST[1]-D-[2] где:

ST - обозначение типа датчиков;

[1] - условное обозначение формы исполнения датчика:

HB - форма шайбы (вид прикладываемой нагрузки - сжатие);

обозначение отсутствует - для модификаций в форме колонны (вид прикладываемой нагрузки - сжатие);

D - условное обозначение цифрового выходного сигнала;

[2] - значение максимальной нагрузки, т (в соответствии с таблицей 1).

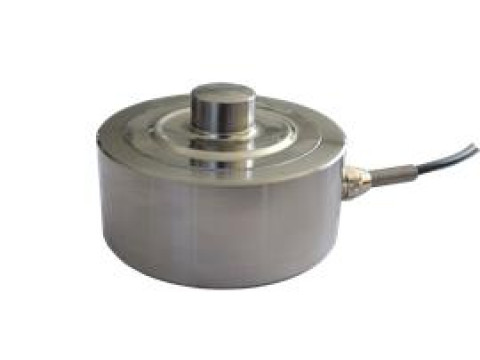

Общий вид средств измерений приведен на рисунке 1.

ST-D

STHB-D

Рисунок 1 — Общий вид средств измерений (примеры)

Маркировочная табличка (обязательная маркировка) средств измерений выполнена в виде наклейки, разрушаемой при снятии, наносится на корпус средств измерений и содержит следующие основные данные:

- наименование, торговую марку изготовителя;

- обозначение модификации;

- заводской (серийный) номер (в цифро-буквенном формате);

- обозначение класса точности по ГОСТ 8.631-2013;

- значение максимальной нагрузки (Emax), т;

- значение минимальной нагрузки (Emin), т;

- значение минимального поверочного интервала (vmn), кг;

- предельные значения температуры;

- обозначение вида нагрузки, прикладываемой к датчику;

- знак утверждения типа;

- дата выпуска.

Датчик ST-D-Заводской Ns____________

СЗ|Т=-40/40С

Emax =__г Emin =__,т; Vmm =__кг

Elim = __т; Pic = 0,8;

Дата выпуска: 20,Г.

Датчик STH8-D-

Заводской Ns___________

СЗIT--40/40C

Emax =__г Emin =__т; Vmin =__кг

Е1«п=_т, Pic = 0,8;

Дата выпуска: 20 г

ST-D

STHB-D

Рисунок 2 - Общий вид (пример) маркировочных табличек средств измерений

Пломбировка средств измерений и нанесение на них знака поверки не предусмотрены.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Габаритные размеры датчиков ST

Таблица 4 - Основные технические характеристики (масса)

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 10 документа ПС РЭ 427378-031-15285126-24 «Датчики весоизмерительные тензорезисторные ST. Руководство по эксплуатации. Паспорт».

Нормативные документы

ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний»

ТУ 427378-031-15285126-24 «Датчики весоизмерительные тензорезисторные ST. Технические условия»
