Устройства проверки автомата ввода резерва УП-АВР
| Номер в ГРСИ РФ: | 96229-25 |
|---|---|
| Производитель / заявитель: | ООО "Интелмайн", г.Екатеринбург |
Устройства проверки автомата ввода резерва УП-АВР (далее - устройства) предназначены для измерений времени срабатывания защиты автомата ввода резерва и воспроизведений электрического сопротивления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96229-25 | ||||||
| Действует | по 26.08.2030 | ||||||
| Наименование | Устройства проверки автомата ввода резерва | ||||||
| Модель | УП-АВР | ||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ebaf8d5a-d94f-a880-57cf-d215c1db7492 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Интелмайн», РОССИЯ, 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, соор. 96 (б), офис 15
Поверка
| Методика поверки / информация о поверке |
МП 22-221-2025 Государственная система обеспечения единства измерений. Устройства проверки автомата ввода резерва УП-АВР. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96229-25: Описание типа
2025-96229-25.pdf
Файл устарел
|
Скачать | 326.5 КБ | |
|
96229-25: Методика поверки
МП 22-221-2025
2025-mp96229-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96229-25: Описание типа
2025-96229-25-1.pdf
|
Скачать | 326.5 КБ | |
|
96229-25: Методика поверки
МП 22-221-2025
2025-mp96229-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Устройства проверки автомата ввода резерва УП-АВР (далее - устройства) предназначены для измерений времени срабатывания защиты автомата ввода резерва и воспроизведений электрического сопротивления.
Описание
Принцип действия устройств основан на подсчёте количества тактовых импульсов, задаваемых кварцевым генератором, с момента подключения нагрузочного резистора между фазной цепью автомата ввода резерва и заземляющей клеммой до момента пропадания выходного напряжения автомата ввода резерва. Срабатывание автомата ввода резерва происходит при подключении нагрузочных сопротивлений постоянного тока различного номинала между фазной цепью автомата ввода резерва и заземляющей клеммой.
Корпуса устройств состоят из верхней и нижней частей, соединённых винтами через герметизирующую прокладку. На корпусах устройств размещён переключатель сопротивлений, кнопка «Запуск», разъём для подключения калибровочного кабеля и постоянно подключённый жгут для соединения с автоматом ввода резерва. На фронтальной(передней) панели устройств расположены светодиодный индикатор счёта времени отключения (время в секундах), светодиодный индикатор номинала подключённой нагрузки (сопротивление в кОм) и светодиодный индикатор готовности к проведению измерений (надпись «Готов»). К задней панели устройств прикреплена рамка для переноски устройств. В процессе работы питание устройств осуществляется от подключённого автомата ввода резерва.
Корпуса устройств изготавливают из угленаполненного антистатического пластика и окрашивают в цвета, которые определяет изготовитель.
На верхнюю панель корпуса прикреплена маркировочная планка с нанесёнными на неё методом лазерной гравировки (или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра устройств, возможность прочтения и сохранность в процессе эксплуатации) заводским номером и знаком утверждения типа. Заводской номер устройств имеет цифровой формат.
Конструкцией не предусмотрено нанесение знака поверки на устройства.
Устройства пломбируют пломбировочным материалом с оттиском
предприятия-изготовителя на одном из винтов крепления разъёма к корпусу и на винте, стягивающем верхнюю и нижнюю части корпуса, для исключения несанкционированного доступа к внутренним частям без нарушения пломбы.
Корпус и рамка устройств окрашиваются в цвета, которые определяет изготовитель.

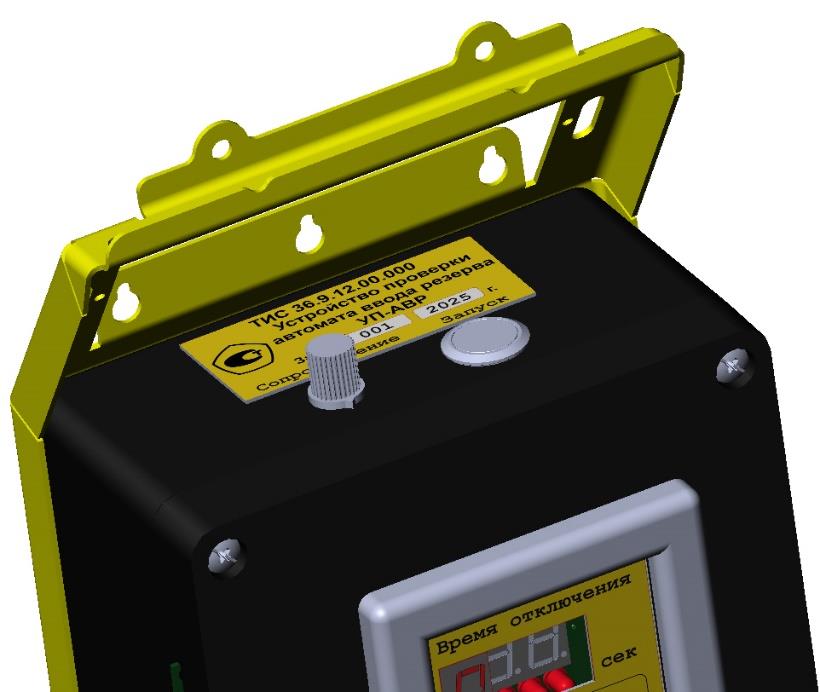

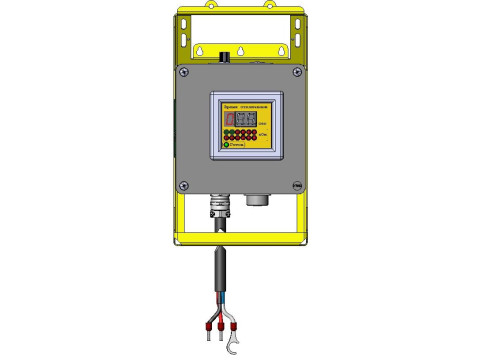

Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведён на рисунке 1.
1
2
3

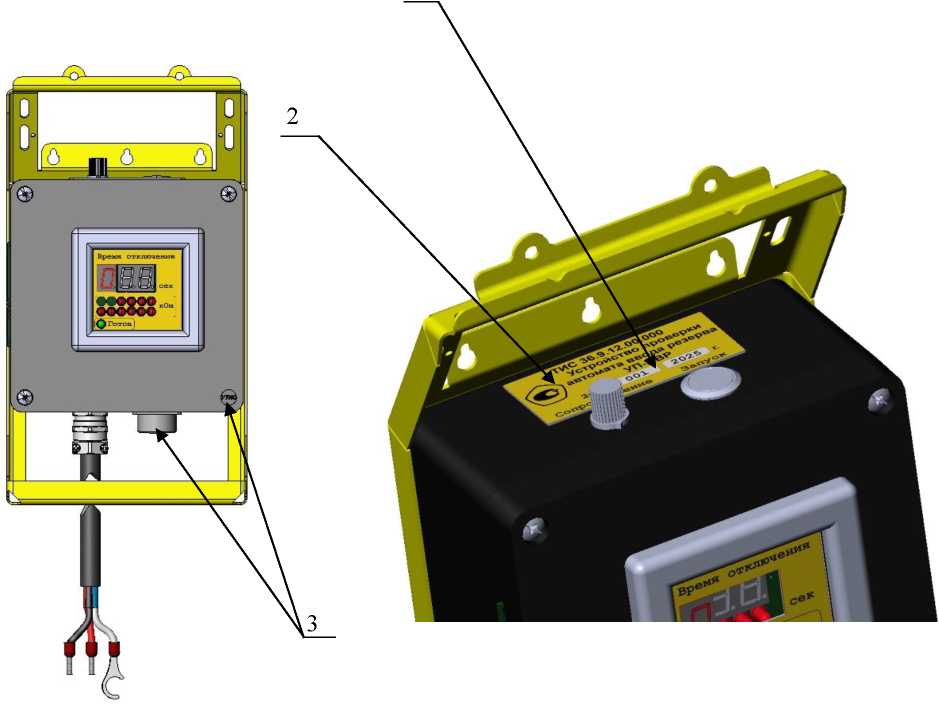

Рисунок 1 - Общий вид устройства с указанием мест нанесения заводского номера (1), знака утверждения типа (2) и пломбирования (3)
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений времени срабатывания защиты автомата ввода резерва, с |
от 0 до 0,99 |
|
Пределы допускаемой абсолютной погрешности измерений времени срабатывания защиты автомата ввода резерва, с |
±0,02 |
|
Воспроизводимые значения электрического сопротивления, кОм |
1; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20 |
|
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, % |
±2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
от 360 до 450 |
|
Маркировка взрывозащиты |
PB Ex sb I Mb X |
|
Габаритные размеры, мм, не более: | |
|
- высота |
300 |
|
- ширина |
180 |
|
- глубина |
130 |
|
Масса, кг, не более |
10 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность воздуха при +35 °С, %, не более |
80 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также на маркировочную планку устройства методом лазерной гравировки.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство проверки автомата ввода резерва УП-АВР |
ТИС 36.9.12.00.000 |
1 шт. |
|
Кабель калибровочный |
ТИС 36.9.12.00.097 |
1 шт. |
|
Паспорт |
ТИС 36.9.12.00.000 ПС |
1 экз. |
|
Методика поверки |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проверка АВР» паспорта ТИС 36.9.12.00.000 ПС.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ТУ 26.51.43.177-045-84532995-2024 Устройства проверки автомата ввода резерва УП-АВР. Технические условия
