Трансформаторы напряжения JDZX9
| Номер в ГРСИ РФ: | 96231-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
|
96231-25: Описание типа
2025-96231-25-1.pdf
|
Скачать | 264.7 КБ |
Трансформаторы напряжения JDZX9 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96231-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 26.08.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | JDZX9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
JDZX9-10G JDZX9-35Q |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2e53cbd5-783a-3a27-a14f-a326f2986ecc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
JIANGSU COSINE ELECTRIC CO., LTD., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96231-25: Описание типа
2025-96231-25.pdf
Файл устарел
|
Скачать | 264.7 КБ | |
|
96231-25: Описание типа
2025-96231-25-1.pdf
|
Скачать | 264.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZX9 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидной смолы (компаунда). Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы выпускаются в двух модификациях JDZX9-10G и JDZX9-35Q. Модификации трансформаторов отличаются габаритными размерами, классом напряжения, значением номинального напряжения первичной обмотки и наибольшим рабочим напряжением.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на табличку или методом лазерной гравировки в месте, указанном на рисунке 1.

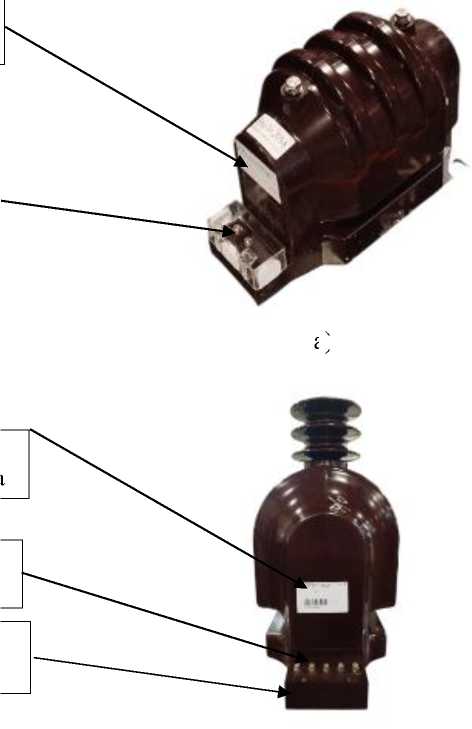

Общий вид трансформаторов, место нанесения заводского номера и место
пломбирования-представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения заводского номера
Место пломбирования
Место пломбирования
Место пломбирования
а)
б)
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования

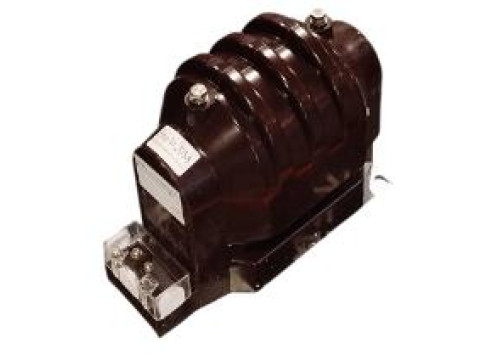

а) трансформатор напряжения JDZX9-10G
б) трансформатор напряжения JDZX9-35Q
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
JDZX9-10G |
JDZX9-35Q |
|
Значение номинального напряжения первичной обмотки и1ном, кВ |
10/^3 |
35/\3 |
|
Значение номинального напряжения вторичных обмоток и2ном, В: - основной 1а, 1n - дополнительной da, dn |
0,1/^3 0,1/3 |
o,1/V3 0,1/3 |
|
Классы точности вторичной обмотки для измерения по ГОСТ 1983-2015 |
0,2 | |
|
Классы точности вторичной обмотки для защиты по ГОСТ 1983-2015 |
3P | |
|
Номинальные мощности вторичных обмоток с С0Бф2 = 0,8 по ГОСТ 1983-2015, В^А | ||
|
Наименование характеристики |
Значение |
|
Модификация трансформатора |
JDZX9-10G JDZX9-35Q |
|
-для измерений -для защиты |
30 50 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
JDZX9-10G |
JDZX9-35Q | |
|
Масса, кг, не более |
35 |
65 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
358x185x273 |
390x270x493 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, % |
от -25 до +40 95 | |
|
Средняя наработка до отказа, ч, не менее |
100000 |
100000 |
|
Средний срок службы, лет, не менее |
15 |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор напряжения |
JDZX9 |
1 |
|
Паспорт |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZX9. Паспорт».
Нормативные документы
ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 07.08.2023 г. № 1554
Трансформаторы напряжения JDZX9. Стандарт предприятия
