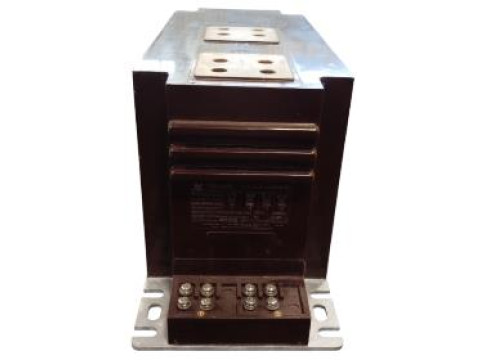

Трансформаторы тока LZZBJ9-12/185h/4s
| Номер в ГРСИ РФ: | 96232-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
|
96232-25: Описание типа
2025-96232-25-1.pdf
|
Скачать | 253.2 КБ |
Трансформаторы тока LZZBJ9-12/185h/4s (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96232-25 | ||||||||||||||||||||||||||||||
| Действует | по 26.08.2030 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | LZZBJ9-12/185h/4s | ||||||||||||||||||||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fc33c3dc-d992-ebfd-de18-84a22466b920 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
JIANGSU COSINE ELECTRIC CO., LTD., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96232-25: Описание типа
2025-96232-25.pdf
Файл устарел
|
Скачать | 253.2 КБ | |
|
96232-25: Описание типа
2025-96232-25-1.pdf
|
Скачать | 253.2 КБ |
Описание типа
Назначение
Трансформаторы тока LZZBJ9-12/185h/4s (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой. Трансформаторы имеют до четырех вторичных обмоток.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено.

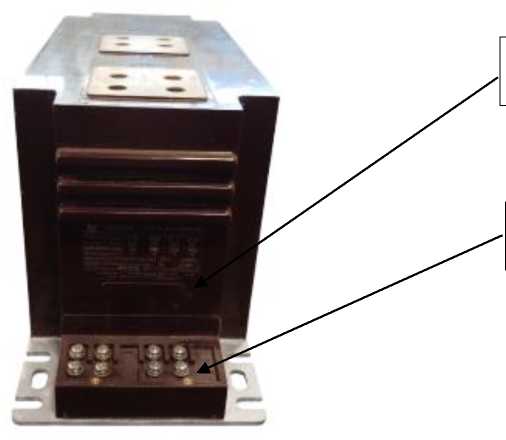

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение трансформатора ином, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном по ГОСТ 7746-2015, А |
1000 |
|
Номинальный вторичный ток Вном, А |
1 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,2S |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
5Р |
|
Номинальная вторичная нагрузка с cosф2 = 0,8 по ГОСТ 7746-2015, ВА |
30 |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
30 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
460х196х225 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, % |
от -25 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
LZZBJ9-12/185h/4s |
1 |
|
Паспорт |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» паспорта».
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока»
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
Трансформаторы тока LZZBJ9-12/185h/4s. Стандарт предприятия
