Трансформаторы напряжения JDZ9-35Q
| Номер в ГРСИ РФ: | 96233-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
|
96233-25: Описание типа
2025-96233-25-1.pdf
|
Скачать | 268.9 КБ |
Трансформаторы напряжения JDZ9-35Q (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96233-25 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||
| Модель | JDZ9-35Q | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f0fac4e6-de83-7258-e569-fc963127f884 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
JIANGSU COSINE ELECTRIC CO., LTD., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96233-25: Описание типа
2025-96233-25.pdf
Файл устарел
|
Скачать | 268.9 КБ | |
|
96233-25: Описание типа
2025-96233-25-1.pdf
|
Скачать | 268.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZ9-35Q (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы - однофазные, индуктивные, не заземляемые, по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы имеют до двух вторичных обмотки, смонтированные на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы с зав. № 42311015703001, 42311015703002, 42311015703008, 42311015703004, 42311015703007, 42311015703003, 42311015703005, 42311015703006, 42309264101008, 42309264101009, 42309264101010, 42309264101005.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки в месте, указанном на рисунке 1.

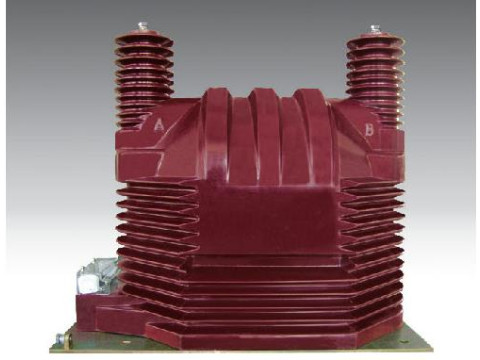

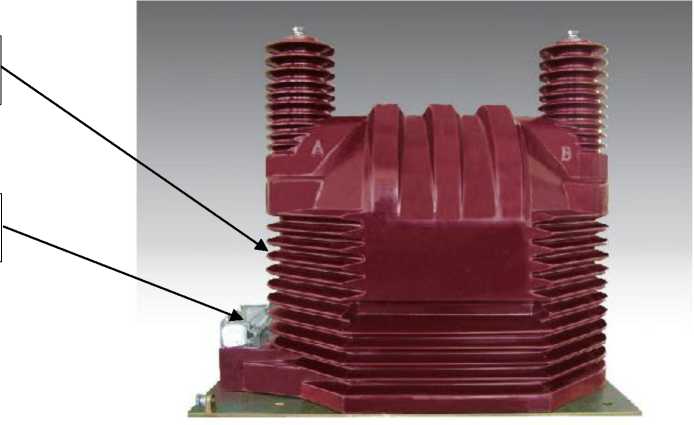

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования-представлены на рисунке 1.
Место нанесения заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
35 |
|
Значения номинального напряжения вторичной обмотки и2ном, В |
100 |
|
Класс точности вторичной обмотки для измерения по ГОСТ 1983-2015 |
0,5 |
|
Номинальная мощность вторичной обмотки с С0Бф2 = 0,8 по ГОСТ 1983-2015, В^А |
60 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -5 до +40 |
|
Габаритные размеры трансформатора (высота х ширина х длина), мм, не более |
552 х 282 х 497 |
|
Масса, кг, не более |
98 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
15 100000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор напряжения |
JDZ9-35Q |
12 |
|
Паспорт |
- |
12 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZ9-35Q. Паспорт».
Нормативные документы
ГОСТ 1983-2015. Трансформаторы напряжения. Общие технические условия
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 07.08.2023 г. № 1554
