Приборы для проверки тахографов TachoBOX
| Номер в ГРСИ РФ: | 96236-25 |
|---|---|
| Категория: | Тахографы |
| Производитель / заявитель: | ООО «САТЕЛЛИТ», г. Казань |
Приборы для проверки тахографов TachoBOX (далее - приборы) предназначены для поверки и калибровки тахографов, устанавливаемых на автотранспортные средства, измеряющих и регистрирующих в автоматическом режиме скорость движения, пробег автотранспортного средства, периоды труда и отдыха водителей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96236-25 | ||||||||||||
| Действует | по 26.08.2030 | ||||||||||||
| Наименование | Приборы для проверки тахографов | ||||||||||||
| Модель | TachoBOX | ||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 24865810-ab64-a906-c2ec-d63168119485 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «САТЕЛЛИТ», РОССИЯ, 420061, Республика Татарстан, г. Казань, ул. Николая Ершова, д. 27А
Поверка
| Методика поверки / информация о поверке |
МП 651-25-009 Государственная система обеспечения единства измерений. Приборы для проверки тахографов TachoBOX. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96236-25: Описание типа
2025-96236-25.pdf
Файл устарел
|
Скачать | 465.9 КБ | |
|
96236-25: Методика поверки
МП 651-25-009
2025-mp96236-25.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
96236-25: Описание типа
2025-96236-25-1.pdf
|
Скачать | 465.9 КБ | |
|
96236-25: Методика поверки
МП 651-25-009
2025-mp96236-25-1.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Приборы для проверки тахографов TachoBOX (далее - приборы) предназначены для поверки и калибровки тахографов, устанавливаемых на автотранспортные средства, измеряющих и регистрирующих в автоматическом режиме скорость движения, пробег автотранспортного средства, периоды труда и отдыха водителей.
Описание
Принцип действия прибора основан на генерации импульсных сигналов, имитирующих сигнал датчика скорости автотранспортного средства; измерении частоты, пропорциональной скорости движения автотранспортного средства; подсчете количества электрических импульсов, пропорциональных пройденному пути автотранспортного средства. При определении погрешности измерения времени (интервала времени), измеряется период следования секундных импульсов, в результате вычисляется ход часов за сутки.
В режимах имитации скорости движения автотранспортного средства и пройденного пути воспроизводятся последовательности импульсов, период следования которых пропорционален имитируемой скорости, пройденному пути и программно введенной константе «К» поверяемого тахографа.
Приборы преобразуют измеренное значение частоты, количество импульсов в значение скорости транспортного средства U, пути L и хода часов tX4 по формулам (1), (2) и (3):
v = F^3600/K ,
L = N/K,
tx4 = (Тпр - Тизм) • 86400
где К - характеристический коэффициент показывающего прибора (тахографа), определяющий количество импульсов, соответствующих 1 километру пути (равен характеристическому коэффициенту транспортного средства «W», определяемого как количество импульсов от датчика скорости на 1 километр пути), имп/км;
F - частота импульсов имп/с;
3600 - коэффициент для пересчета единицы измерений в часы;
N - количество поступивших от датчика импульсов;
Тпр - значение периода следования опорного импульсного сигнала 1 Гц прибора, с.
Тизм - значение периода следования опорного импульсного сигнала 1 Гц, измеренного поверяемым (калибруемым) тахографом.
86400 - коэффициент для определения суточного хода (количество секунд в сутках).
Конструктивно приборы состоят из электронного блока, включающего в себя: кварцевый генератор импульсных сигналов, графического дисплея, управляющего микроконтроллера, аккумуляторной батареи, установленных в пластмассовый корпус.
Дисплей прибора, имеющий 4-е строки по 21-му символу, предназначен для индикации выбранных функций, результатов измерений и возможных ошибок. На лицевой части корпуса расположена 4-клавишная мембранная клавиатура управления меню для навигации по установленному программному обеспечению и ввода параметров. Соединение с тахографами осуществляется при помощи специализированного испытательного кабеля c 6-pin коннектором, подключаемого к разъёму miniUSB прибора. В приборе предусмотрен разъем для карты памяти microSD (интерфейс SDIO), разъём смарт-карт (интерфейс ISO 7816) и интерфейс для связи с ПК - USB (разъём MicroUSB). Питание прибора осуществляется от встроенного литий-полимерного аккумулятора или внешнего источника питания. Состояние источника питания указывается постоянно на дисплее прибора. Ограничение доступа к измерительным компонентам прибора осуществляется путем пломбирования винта корпуса. Наименование прибора, заводской номер, наименование фирмы-изготовителя наносятся на заднюю крышку прибора методом лазерной гравировки.
Нанесение знака поверки на прибор не предусмотрено. Знак поверки заносится в паспорт прибора.

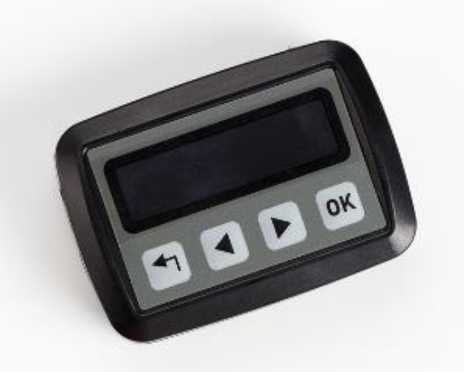

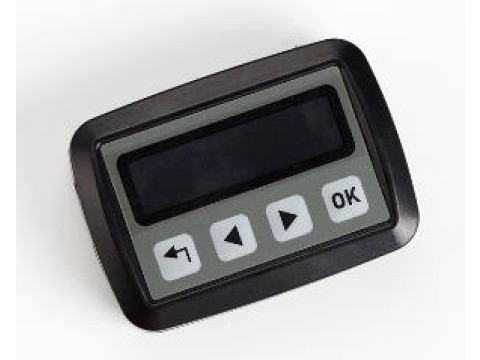

Общий вид приборов, места нанесения заводского номера и пломбирования представлены на рисунке 1.
а)
б)

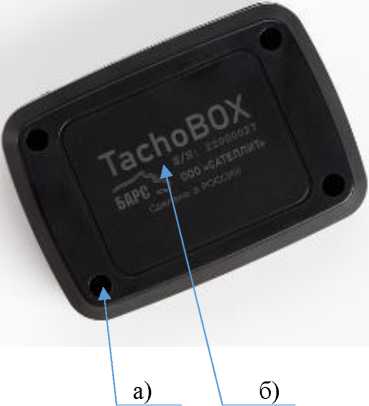

а) место пломбирования
б) заводской номер прибора в цифровом формате
Рисунок 1 - Общий вид приборов, места нанесения заводского номера и пломбирования
Программное обеспечение
Программное обеспечение (ПО) используется с целью вычисления, отображения, записи и передачи (через разъемы microUSB, miniUSB, microSD) результатов измерений.
Программное обеспечение (ПО) приборов является встроенным и состоит из двух модулей:
«Пользовательская» часть ПО выполняет следующие функции:
- связь пользователя с визуальным интерфейсом: модулем индикации (дисплея) и ввода данных (клавиатура);
- ввод/вывод и обработка данных, а также коммуникация с внешним оборудованием через внешние интерфейсы: RS-232, USB, SDIO (карты памяти) и ISO 7816 (смарт-карты).
«Метрологическая» часть ПО выполняет следующие функции:
- прием частотных сигналов от тахографов и внешних датчиков, и пересчет их в единицу величины;
- генерация импульсных сигналов, имитирующих сигнал датчика скорости для настройки и программирования тахографов.
Конструктивно приборы имеют защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства прибора, путем установки криптографической защиты микроконтроллера от чтения и записи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
1 |
2 |
3 |
|
Идентификационное наименование ПО |
Метрологическая |
Пользовательская |
|
Номер версии (идентификационный номер) ПО |
1.0А |
не ниже 1.63 |
|
Наименование ПО |
- |
- |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон определения константы тахографа «К», имп/км |
от 2 400 до 64 000 |
|
Пределы допускаемой абсолютной погрешности определения константы тахографа «К», имп/км (на контрольном участке 1 километр) |
±1 |
|
Максимальное значение имитации пройденного пути, км |
1,0 |
|
Пределы допускаемой относительной погрешности имитации пройденного пути, % |
±0,1 |
|
Диапазон имитации скорости движения, км/ч |
от 20 до 200 |
|
Пределы допускаемой относительной погрешности имитации скорости движения, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерения хода часов на интервале времени наблюдений 1 сутки, с |
±0,5 |
|
Пределы допускаемой относительной погрешности по частоте встроенного опорного генератора |
±540’6 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность воздуха, не более |
95 |
|
Параметры питания: | |
|
- от встроенного литий-полимерного аккумулятора, В |
3,7 |
|
- напряжение питания постоянного тока через разъем miniUSB, В |
от 10 до 36 |
|
- напряжение питания постоянного тока через разъем microUSB, В |
от 4,5 до 5,5 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
28 |
|
- высота |
63 |
|
- ширина |
89 |
|
Масса, кг, не более: |
0,2 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Прибор для поверки тахографов TachoBOX |
— |
1 шт. |
|
Кабель поверочный Mini USB - BNC |
ТБ-КП-004 |
1 шт. |
|
Кабель Micro USB, 1 м |
— |
1 шт. |
|
Испытательный кабель 6-pin |
— |
1 шт. |
|
Руководство по эксплуатации |
РЭ-ТБ-М-2025/01 |
1 экз. |
|
Паспорт |
ПС-ТБ-М-2025/02 |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РЭ-ТБ-М-2025/01 «Приборы для проверки тахографов TachoBOX» Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты (приказ Федерального агентства по техническому регулированию и метрологии (Росстадарта) № 2360 от 26.09.2022 г.)
ТУ 26.51.66-001-20605248-2022. Прибор для проверки тахографов TachoBOX.
Технические условия
Другие Тахографы
