Уровнемеры жидкости поплавковые EFC31B1H2
| Номер в ГРСИ РФ: | 96237-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Fine Automation Co., Ltd.", Китай |
Уровнемеры жидкости поплавковые EFC31B1H2 (далее - уровнемеры) предназначены для измерений уровня жидкости в резервуарах или технологических аппаратах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96237-25 | ||||||||||||||||||||||||||||||
| Действует | по 26.08.2030 | ||||||||||||||||||||||||||||||
| Наименование | Уровнемеры жидкости поплавковые | ||||||||||||||||||||||||||||||
| Модель | EFC31B1H2 | ||||||||||||||||||||||||||||||
| Модификации |
EFC31B1H2-700M EFC31B1H2-700NM EFC31B1H2-700TM EFC31B1H2-1000M EFC31B1H2-1000TM EFC31B1H2-1200M EFC31B1H2-1200NM EFC31B1H2-1200TM EFC31B1H2-1800M |
||||||||||||||||||||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f93dcf2a-7ad6-8852-eec1-47c7302087d3 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Fine Automation Co., Ltd., КИТАЙ, № 451, Duhui Rd., Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-600-208- 2025 Государственная система обеспечения единства измерений. Уровнемеры жидкости поплавковые EFC31B1H2. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96237-25: Описание типа
2025-96237-25.pdf
Файл устарел
|
Скачать | 352 КБ | |
|
96237-25: Методика поверки
РТ-МП-600-208- 2025
2025-mp96237-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96237-25: Описание типа
2025-96237-25-1.pdf
|
Скачать | 352 КБ | |
|
96237-25: Методика поверки
РТ-МП-600-208- 2025
2025-mp96237-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Уровнемеры жидкости поплавковые EFC31B1H2 (далее - уровнемеры) предназначены для измерений уровня жидкости в резервуарах или технологических аппаратах.
Описание
Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке при изменении уровня жидкости.
Магнит воздействует на установленные внутри направляющей трубки герконы (и/или датчик с линейкой из герконов с сопротивлениями и/или магнитный роликовый индикатор). Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал и значения уровня индицируется на дисплее. Показания роликового индикатора можно считывать визуально непосредственно на месте эксплуатации.
Уровнемеры состоят из:
- направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;
- поплавка со встроенной магнитной системой;
- измерительного преобразователя;
- магнитного роликового указатель;
- измерительной линейки;
- концевых магнитных переключателей.
В зависимости от исполнения и длины измерительной части от 150 до 1800 мм уровнемеры имеют следующие обозначения:
- 700М - с роликовым указателем;
- 1000NM - с роликовым указателем и измерительным преобразователем;
- 1800ТМ - с роликовым указателем и измерительным преобразователем.

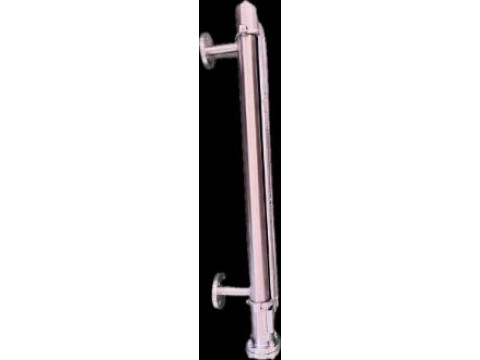

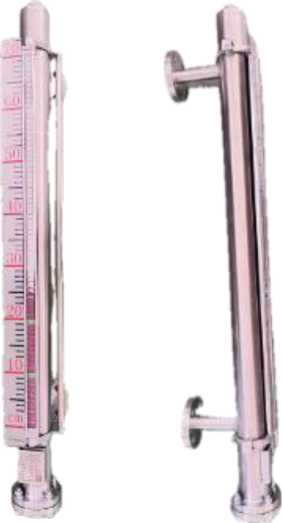

Внешний вид уровнемеров приведен на рисунке 1.
а) б)
в)
Рисунок 1 - Внешний вид уровнемеров
а) 700М - с роликовым указателем;
б) 1000NM - с роликовым указателем и измерительным преобразователем;
в) 1800ТМ - с роликовым указателем и измерительным преобразователем
Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, допускаемой погрешности измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится на паспорт.

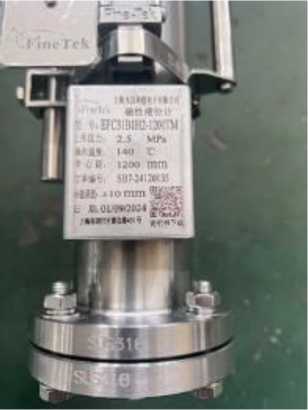

Маркировка уровнемера приведена на рисунке 2.
Рисунок 2 - Маркировка

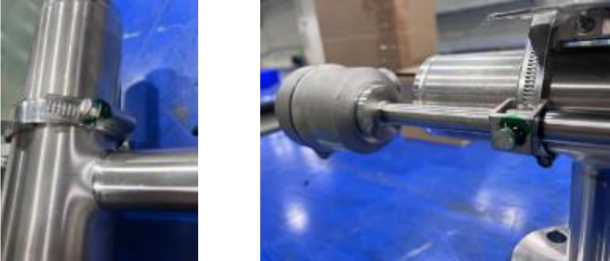

Места пломбирования приведены на рисунке 3.
Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе.
Рисунок 3 - Места пломбирования уровнемера
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FGET40 |
|
Номер версии (идентификационный номер) ПО |
HART 1.6 |
|
Цифровой идентификатор ПО |
Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение | ||
|
Исполнение |
М |
NM |
ТМ |
|
Диапазон измерений уровня, мм |
от 150 до 1800 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм - измерительным преобразователем - роликовым указателем |
- ±10 |
±10 ±10 |
±10 ±10 |
|
Дополнительная абсолютная погрешность измерений уровня при изменении плотности жидкости на 10 кг/м3, мм |
1,3 | ||
|
Выходной токовый сигнал, мА |
- |
от 4 до 20 |
от 4 до 20 |
|
Наименование характеристики |
Значение | ||
|
Пределы допускаемой приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, %: - для диапазона измерений до 1000 мм - для диапазона измерений свыше 1000 мм |
-- |
±1,5 ±2,5 |
±1,5 ±2,5 |
|
Плотность рабочей среды, кг/м3 |
от 970 до 1200 | ||
|
Температура рабочей среды, °С |
от -10 до +80 | ||
|
Давление рабочей среды, МПа |
от 0,1 до 2,5 | ||
|
Напряжение постоянного тока, В |
- |
от 12 до 36 |
от 12 до 36 |
|
Масса, не более, кг |
21 | ||
|
Габаритные размеры, мм, не более |
170x100x2115 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от -20 до +60 до 95 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Кол. |
|
Датчик уровня жидкости |
EFC31B1H2 |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
08-EFXX РЭ |
1 экз. |
|
Паспорт |
08-EFXX ПС |
1 экз. |
Сведения о методах измерений
изложены в руководстве по эксплуатации раздел 4.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Техническая документация фирмы Fine Automation Co., Ltd., Китай
