Термометры биметаллические WSSF (далее по тексту - термометры) предназначены для измеренийтемпературы газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.

Информация по Госреестру

Основные данные

Номер по Госреестру

96240-25

Действует

по 26.08.2030

Наименование

Термометры биметаллические

Модель

WSSF

Приказы

№1771 от 26.08.2025 — Об утверждении типов средств измерений

Код идентификации производства

ОС

СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719

Характер производства

Серийное

Идентификатор записи ФИФ ОЕИ

814ec026-4604-541b-ff48-df00e98ae2cc

Испытания

Дата	Модель	Заводской номер
18.04.2025		W2209BCD00
18.04.2025		W2309BNP01
18.04.2025		W2309BNP00

Производитель / Заявитель

Beijing Brighty Instrument Co., Ltd, КИТАЙ, 3rd Floor, Building 3, No. 3 and No. 3 Courtyard, Guanggu 7th Street, Yanqing District, Beijing

Поверка

Методика поверки / информация о поверке	МП-792-2025 Государственная система обеспечения единства измерений. Термометры биметаллические WSSF. Методика поверки" (с 26.08.2025)
Межповерочный интервал / Периодичность поверки	2 года
Зарегистрировано поверок	0 Показать результаты
Актуальность информации	28.12.2025

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Термометры биметаллические WSSF поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

	96240-25: Описание типа 2025-96240-25.pdf	Скачать	904 КБ
	96240-25: Методика поверки МП-792-2025 2025-mp96240-25.pdf	Скачать	3.3 MБ

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой.

Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры выпускаются в нескольких модификациях отличающиеся друг от друга конструктивным оформлением (диаметр корпуса, длина штока). Термометры изготавливаются в трех конструктивных исполнениях (аксиальные, радиальные, универсальные). Корпуса термометров из нержавеющей стали всех исполнений могут заполняться демпфирующей жидкостью (заполнение силиконовым маслом) для устойчивости к вибрациям и низкой температуре, а также для термометров с диаметром 100 мм (конструкция соединения: аксиальная и радиальная) могут оснащаться встроенными сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений температуры, представлен на рисунке 4. Термометра модификации WSSFN является сейсмоустойчивым. Структура условного обозначения модификаций термометров приведена на рисунке 1.

Общий вид термометров представлен на рисунках 2 и 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на шкалу термометра или на тыльную сторону корпуса термометра. Место нанесения заводского номера приведено на рисунке 2.

следующим образом:

Х1 Х2		Хз	Х4	Х5	Х6	Х7	Х8	Х9
Наименование типа:
WSS]	F
	«D»: с электроконтактами
	Вибростойкость: «№>-Заполнение силиконовым маслом; сейсмоустойчивый « »-без заполнения.
	Диаметр циферблата, мм: 3:D76(80), 4:D100, 5:D127, 6:D150
	Конструкция соединения: 0 - аксиальные 1 - радиальные; 8 - универсальные.
	Способ установки: 0: без крепежного устройство 1: съемная внешняя резьба 2: съемная внутренняя резьба 3: несъемная резьба 4: съемная фланца 5: резьба на карточной втулке 6: санитарный патрон Диаметр 6: D6.35 8: D8 10: D10 12: D12 Т0: другой
	Тип резьбы: M1 - M 14x1.5; M2 - M 16x1.5; M3 -M 20X1.5; M4 - M 27X2; M5 - M 33X2; G1 — G 1/4''; G2 — G 3/8''; G3 - G1/2''; G4 — G 3/4''; G5 - G1'' N1 — NPT1/4'';N2 —NPT3/8''; N3 - NPT1/2''; N4 - NPT3/4''; N5 - NPT 1'' F: фланец
	Диапазон измерений (маркировка, согласно таблице 1)
	Длина погружаемая части: L от 75 по 2000 мм, не включена длина резьбы

Термометры выпускаются в модификациях, условное обозначение которых выглядит

Рисунок 1 - Структура условного обозначения модификаций термометра

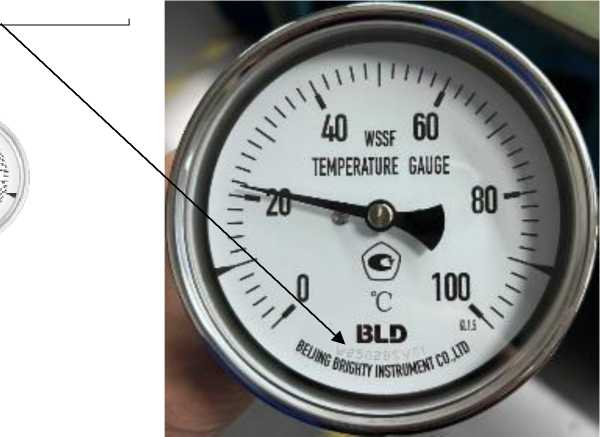

Место нанесения заводского номера

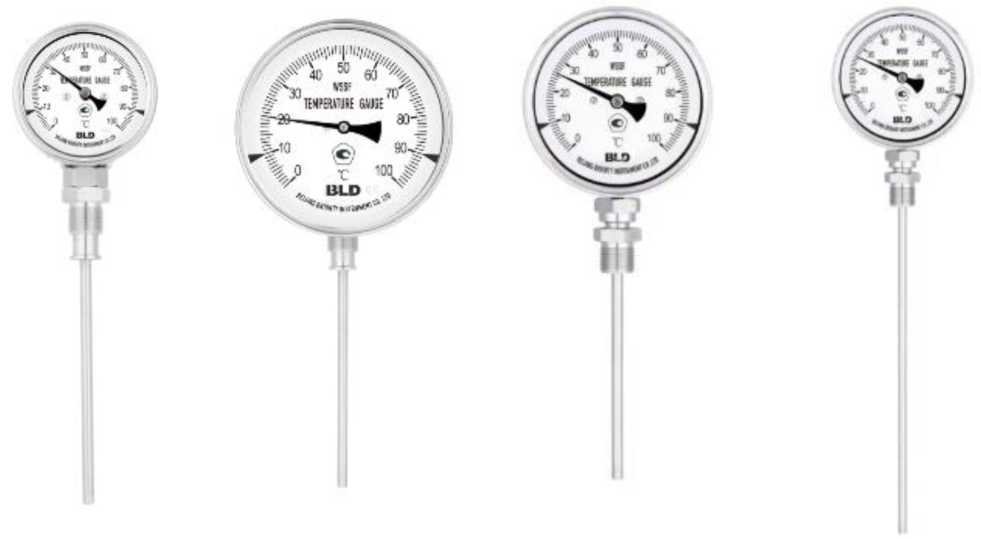

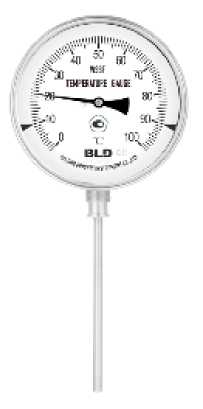

Рисунок 2 - Общий вид термометров и место нанесения заводского номера

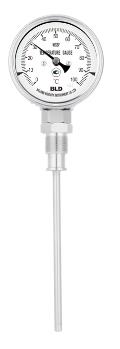

Аксиальный

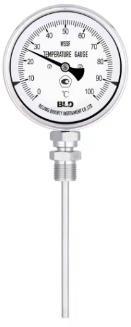

Радиальные

диаметр 80

диаметр 150

короткий шток

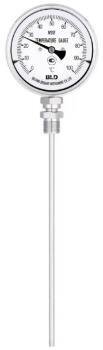

длинный шток

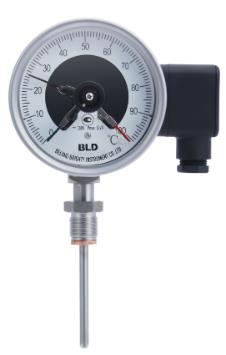

Термометры с электроконтактами

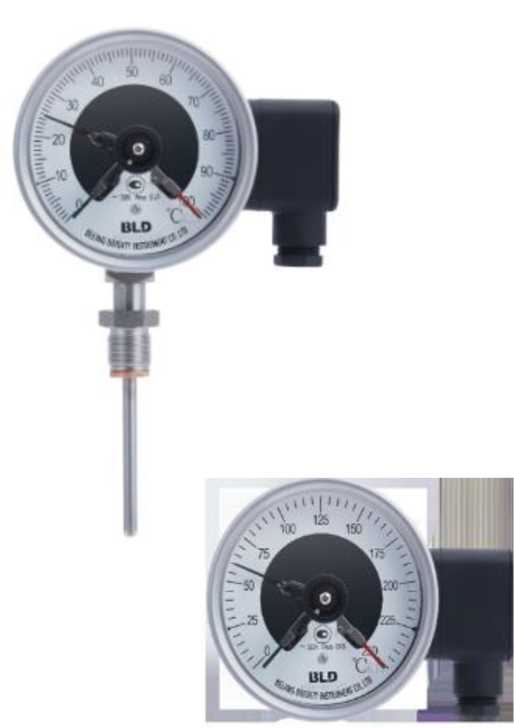

Рисунок 4 - Термометры с электроконтактами и со встроенными сигнализирующими устройствами

Пломбирование термометров не предусмотрено.

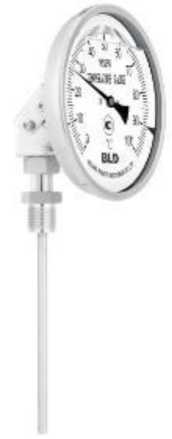

Универсальные

Технические характеристики

Таблица 1 - Метрологические характеристики

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускае мой абсолютн ой погрешно сти 1), °С	Цена делен ия шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности (А) 1), °С	Цена деления шкалы
X03~S11	от -10 до +50	от -20 до +60	1.0	±1,0	1	X03~S11	от -10 до +50	от -20 до +60	1.5	±1,5	1
X03~S15	от -10 до +90	от -20 до +100	1.0	±2,0	2	X03~S15	от -10 до +90	от -20 до +100	1.5	±3,0	2
X03~S16	от -10 до +100	от -20 до +110	1.0	±2,0	2	X03~S16	от -10 до +100	от -20 до +110	1.5	±3,0	2
X03~S18	от -10 до +120	от -20 до +130	1.0	±2,0	2	X03~S18	от -10 до +120	от -20 до +130	1.5	±3,0	2
X05~S09	от -20 до +40	от -30 до +50	1.0	±1,0	1	X05~S09	от -20 до +40	от -30 до +50	1.5	±1,5	1
X05~S11	от -20 до +50	от -30 до +60	1.0	±1,0	1	X05~S11	от -20 до +50	от -30 до +60	1.5	±1,5	1
X05~S14	от -20 до +80	от -30 до +90	1.0	±2,0	2	X05~S14	от -20 до +80	от -30 до +90	1.5	±3,0	2
X05~S16	от -20 до +100	от -30 до +110	1.0	±2,0	2	X05~S16	от -20 до +100	от -30 до +110	1.5	±3,0	2
X05~S18	от -20 до +120	от -30 до +130	1.0	±2,0	2	X05~S18	от -20 до +120	от -30 до +130	1.5	±3,0	2
X05~S19	от -20 до +130	от -40 до +150	1.0	±2,0	2	X05~S19	от -20 до +130	от -40 до +150	1.5	±3,0	2
X05~S21	от -20 до +150	от -30 до +160	1.0	±2,0	2	X05~S21	от -20 до +150	от -30 до +160	1.5	±7,5	5
X05~S22	от -20 до +160	от -30 до +170	1.0	±3,0	3	X05~S22	от -20 до +160	от -30 до +170	1.5	±4,5	3
X05~S24	от -20 до +180	от -40 до +200	1.0	±5,0	5	X05~S24	от -20 до +180	от -40 до +200	1.5	±7,5	5
X05~S26	от -20 до +200	от -30 до +220	1.0	±5,0	5	X05~S26	от -20 до +200	от -30 до +220	1.5	±7,5	5
X05~S29	от -20 до +230	от -40 до +250	1.0	±5,0	5	X05~S29	от -20 до +230	от -40 до +250	1.5	±7,5	5
X05~S36	от -20 до +300	от -30 до +310	1.0	±5,0	5	X05~S36	от -20 до +300	от -30 до +310	1.5	±7,5	5
X07~S11	от -30 до +50	от -40 до +60	1.0	±2,0	2	X07~S11	от -30 до +50	от -40 до +60	1.5	±3,0	2
X07~S13	от -30 до +70	от -40 до +80	1.0	±2,0	2	X07~S13	от -30 до +70	от -40 до +80	1.5	±3,0	2
X07~S16	от -30 до +100	от -40 до +110	1.0	±2,0	2	X07~S16	от -30 до +100	от -40 до +110	1.5	±3,0	2
X07~S21	от -30 до +150	от -40 до +160	1.0	±3,0	3	X07~S21	от -30 до +150	от -40 до +160	1.5	±4,5	3
X09~S12	от -40 до +60	от -50 до +70	1.0	±2,0	2	X09~S12	от -40 до +60	от -50 до +70	1.5	±3,0	2
X09~S14	от -40 до +80	от -50 до +90	1.0	±2,0	2	X09~S14	от -40 до +80	от -50 до +90	1.5	±3,0	2
X09~S16	от -40 до +100	от -50 до +110	1.0	±2,0	2	X09~S16	от -40 до +100	от -50 до +110	1.5	±3,0	2
X09~S21	от -40 до +150	от -50 до +160	1.0	±5,0	5	X09~S21	от -40 до +150	от -50 до +160	1.5	±4,5	5
X11~S11	от -50 до +50	от -60 до +60	1.0	±2,0	2	X11~S11	от -50 до +50	от -60 до +60	1.5	±3,0	2
X11~S16	от -50 до +100	от -60 до +110	1.0	±2,0	2	X11~S16	от -50 до +100	от -60 до +110	1.5	±3,0	2

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускае мой абсолютн ой погрешно сти 1), °С	Цена делен ия шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы
X11-S21	от -50 до +150	от -60 до +160	1.0	±5,0	5	X11~S21	от -50 до +150	от -60 до +160	1.5	±7,5	5
X11~S26	от -50 до +200	от -60 до +210	1.0	±5,0	5	X11~S26	от -50 до +200	от -60 до +210	1.5	±7,5	5
X11~S36	от -50 до +300	от -60 до +310	1.0	±5,0	5	X11~S36	от -50 до +300	от -60 до +310	1.5	±7,5	5
X11~S56	от -50 до +500	от -60 до +500	1.0	±10,0	10	X11~S56	от -50 до +500	от -60 до +500	1.5	±15,0	10
X01~S11	от 0 до +50	от -10 до +60	1.0	±1,0	1	X01~S11	от 0 до +50	от -10 до +60	1.5	±1,5	1
X01~S12	от 0 до +60	от -20 до +80	1.0	±1,0	1	X01~S12	от 0 до +60	от -20 до +80	1.5	±1,5	1
X01~S14	от 0 до +80	от -10 до +90	1.0	±2,0	2	X01~S14	от 0 до +80	от -10 до +90	1.5	±3,0	2
X01~S16	от 0 до +100	от -20 до +120	1.0	±2,0	2	X01~S16	от 0 до +100	от -20 до +120	1.5	±3,0	2
X01~S18	от 0 до +120	от -20 до +140	1.0	±2,0	2	X01~S18	от 0 до +120	от -20 до +140	1.5	±3,0	2
X01~S21	от 0 до +150	от -10 до +160	1.0	±2,0	2	X01~S21	от 0 до +150	от -10 до +160	1.5	±3,0	2
X01~S22	от 0 до +160	от -20 до +180	1.0	±2,0	2	X01~S22	от 0 до +160	от -20 до +180	1.5	±7,5	5
X01~S26	от 0 до +200	от -20 до +220	1.0	±2,0	5	X01~S26	от 0 до +200	от -20 до +220	1.5	±3,0	5
X01~S31	от 0 до +250	от -10 до +260	1.0	±5,0	5	X01~S31	от 0 до +250	от -10 до +260	1.5	±7,5	5
X01~S36	от 0 до +300	от -10 до +300	1.0	±5,0	5	X01~S36	от 0 до +300	от -10 до +300	1.5	±7,5	5
X01~S41	от 0 до +350	от -10 до +350	1.0	±5,0	5	X01~S41	от 0 до +350	от -10 до +350	1.5	±7,5	5
X01~S46	от 0 до +400	от -10 до +400	1.0	±5,0	5	X01~S46	от 0 до +400	от -10 до +400	1.5	±7,5	10
X01~S56	от 0 до +500	от -10 до +500	1.0	±10,0	10	X01~S56	от 0 до +500	от -10 до +500	1.5	±15,0	10
X03~S17	от -10 до +110	от -20 до +120	1.0	±2,0	2	X03~S17	от -10 до +110	от -20 до +120	1.5	±3,0	2
X03~S21	от -10 до +150	от -20 до +160	1.0	±2,0	2	X03~S21	от -10 до +150	от -20 до +160	1.5	±7,5	5
X05~S07	от -20 до +30	от -30 до +40	1.0	±2,0	1	X05~S07	от -20 до +30	от -30 до +40	1.5	±1,0	1
X05~S12	от -20 до +60	от -30 до +70	1.0	±2,0	2	X05~S12	от -20 до +60	от -30 до +70	1.5	±3,0	2
X05~S46	от -20 до +400	от -30 до +400	1.0	±5,0	5	X05~S46	от -20 до +400	от -30 до +400	1.5	±7,5	5
X06~S11	от -25 до +50	от -30 до +60	1.0	±5,0	5	X06~S11	от -25 до +50	от -30 до +60	1.5	±15,0	10
X07~S18	от -30 до +120	от -30 до +150	1.0	±2,0	2	X07~S18	от -30 до +120	от -30 до +150	1.5	±3,0	2
X09~S03	от -40 до +10	от -50 до +40	1.0	±1,0	1	X09~S03	от -40 до +10	от -50 до +40	1.5	±3,0	1
X09~S18	от -40 до +120	от -50 до +150	1.0	±2,0	2	X09~S18	от -40 до +120	от -50 до +150	1.5	±7,5	5
X09~S26	от -40 до +200	от -50 до +250	1.0	±5,0	5	X09~S26	от -40 до +200	от -50 до +250	1.5	±15,0	10

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точност и	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы
X01~S09	от 0 до +40	от -20 до +60	1.0	±1,0	1	X01~S09	от 0 до +40	от -20 до +60	1.5	±1,5	1
X11~S13	от -50 до +70	от -50 до +50	1.0	±2,0	2	X11~S13	от -50 до +70	от -50 до +50	1.5	±3,0	2
X11~S31	от -50 до +250	от -50 до +300	1.0	±5,0	5	X11~S31	от -50 до +250	от -50 до +300	1.5	±7,5	5
X01~S19	от 0 до +130	от -20 до +150	1.0	±2,0	2	X01~S19	от 0 до +130	от -20 до +150	1.5	±3,0	2
X01~S24	от 0 до +180	от -20 до +200	1.0	±3,0	3	X01~S24	от 0 до +180	от -20 до +200	1.5	±4,5	3
X01~S51	от 0 до +450	от 0 до +500	1.0	±5,0	5	X01~S51	от 0 до +450	от 0 до +500	1.5	±15,0	10
X09~S36	от -40 до +300	от -50 до +350	1.0	±5,0	5	X09~S36	от -40 до +300	от -50 до +350	1.5	±7,5	5
X03~S13	от -10 до +70	от -20 до +80	1.0	±2,0	2	X03~S13	от -10 до +70	от -20 до +80	1.5	±3,0	2
X11~S18	от -50 до +120	от -50 до +150	1.0	±2,0	2	X11~S18	от -50 до +120	от -50 до +150	1.5	±7,5	5
X03~S09	от -10 до +40	от -20 до +50	1.0	±1,0	1	X03~S09	от -10 до +40	от -20 до +50	1.5	±1,5	1
X03~S12	от -10 до +60	от -30 до +70	1.0	±1,0	1	X03~S12	от -10 до +60	от -30 до +70	1.5	±1,5	1
X03~S14	от -10 до +80	от -30 до +100	1.0	±2,0	2	X03~S14	от -10 до +80	от -30 до +100	1.5	±3,0	2
X03~S20	от -10 до +140	от -20 до +150	1.0	±2,0	2	X03~S20	от -10 до +140	от -20 до +150	1.5	±3,0	2
X03~S26	от -10 до +200	от -20 до +230	1.0	±5,0	5	X03~S26	от -10 до +200	от -20 до +230	1.5	±7,5	5
X03~S31	от -10 до +250	от -20 до +280	1.0	±5,0	5	X03~S31	от -10 до +250	от -20 до +280	1.5	±7,5	5
X03~S36	от -10 до +300	от -20 до +350	1.0	±5,0	5	X03~S36	от -10 до +300	от -20 до +350	1.5	±7,5	5
X03~S41	от -10 до +350	от -20 до +350	1.0	±5,0	5	X03~S41	от -10 до +350	от -20 до +350	1.5	±7,5	5
X03~S46	от -10 до +400	от -20 до +400	1.0	±5,0	5	X03~S46	от -10 до +400	от -20 до +400	1.5	±15,0	10
X03~S51	от -10 до +450	от -20 до +500	1.0	±5,0	5	X03~S51	от -10 до +450	от -20 до +500	1.5	±15,0	10
X03~S56	от -10 до +500	от -20 до +500	1.0	±10,0	10	X03~S56	от -10 до +500	от -20 до +500	1.5	±15,0	10
X05~S13	от -20 до +70	от -30 до +80	1.0	±2,0	2	X05~S13	от -20 до +70	от -30 до +80	1.5	±3,0	2
X05~S17	от -20 до +110	от -30 до +130	1.0	±2,0	2	X05~S17	от -20 до +110	от -30 до +130	1.5	±3,0	2
X05~S20	от -20 до +140	от -30 до +150	1.0	±2,0	2	X05~S20	от -20 до +140	от -30 до +150	1.5	±7,5	5
X05~S28	от -20 до +220	от -30 до +250	1.0	±5,0	5	X05~S28	от -20 до +220	от -30 до +250	1.5	±7,5	5
X05~S31	от -20 до +250	от -30 до +300	1.0	±5,0	5	X05~S31	от -20 до +250	от -30 до +300	1.5	±7,5	5
X05~S34	от -20 до +280	от -30 до +300	1.0	±5,0	5	X05~S34	от -20 до +280	от -30 до +300	1.5	±7,5	5
X05~S41	от -20 до +350	от -30 до +350	1.0	±5,0	5	X05~S41	от -20 до +350	от -30 до +350	1.5	±15,0	10
X05~S56	от -20 до +500	от -30 до +500	1.0	±10,0	10	X05~S56	от -20 до +500	от -30 до +500	1.5	±15,0	10
X06~S06	от -25 до +25	от -25 до +50	1.0	±1,0	1	X06~S06	от -25 до +25	от -25 до +50	1.5	±1,5	1
X07~S07	от -30 до +30	от -40 до +40	1.0	±1,0	1	X07~S07	от -30 до +30	от -40 до +40	1.5	±1,5	1
X07~S09	от -30 до +40	от -40 до +50	1.0	±1,0	1	X07~S09	от -30 до +40	от -40 до +50	1.5	±1,5	1
X07~S12	от -30 до +60	от -40 до +70	1.0	±2,0	2	X07~S12	от -30 до +60	от -40 до +70	1.5	±3,0	2
X07~S14	от -30 до +80	от -40 до +85	1.0	±2,0	2	X07~S14	от -30 до +80	от -40 до +85	1.5	±3,0	2

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности 1), °С	Цена делен ия шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точност и	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы
X07~S19	от -30 до +130	от -40 до +160	1.0	±2,0	2	X07~S19	от -30 до +130	от -40 до +160	1.5	±7,5	5
X07~S23	от -30 до +170	от -40 до +180	1.0	±5,0	5	X07~S23	от -30 до +170	от -40 до +180	1.5	±7,5	5
X07~S26	от -30 до +200	от -40 до +250	1.0	±5,0	5	X07~S26	от -30 до +200	от -40 до +250	1.5	±7,5	5
X07~S28	от -30 до +220	от -40 до +250	1.0	±5,0	5	X07~S28	от -30 до +220	от -40 до +250	1.5	±7,5	5
X07~S31	от -30 до +250	от -40 до +260	1.0	±5,0	5	X07~S31	от -30 до +250	от -40 до +260	1.5	±7,5	5
X07~S36	от -30 до +300	от -40 до +350	1.0	±5,0	5	X07~S36	от -30 до +300	от -40 до +350	1.5	±7,5	5
X07~S41	от -30 до +350	от -40 до +360	1.0	±5,0	5	X07~S41	от -30 до +350	от -40 до +360	1.5	±15,0	10
X09~S09	от -40 до +40	от -50 до +50	1.0	±2,0	2	X09~S09	от -40 до +40	от -50 до +50	1.5	±3,0	2
X09~S11	от -40 до +50	от -50 до +60	1.0	±2,0	2	X09~S11	от -40 до +50	от -50 до +60	1.5	±3,0	2
X09~S13	от -40 до +70	от -50 до +80	1.0	±2,0	2	X09~S13	от -40 до +70	от -50 до +80	1.5	±3,0	2
X09~S22	от -40 до +160	от -50 до +200	1.0	±5,0	5	X09~S22	от -40 до +160	от -50 до +200	1.5	±7,5	5
X09~S24	от -40 до +180	от -50 до +200	1.0	±5,0	5	X09~S24	от -40 до +180	от -50 до +200	1.5	±7,5	5
X09~S31	от -40 до +250	от -50 до +300	1.0	±5,0	5	X09~S31	от -40 до +250	от -50 до +300	1.5	±7,5	5
X09~S32	от -40 до +260	от -50 до +300	1.0	±5,0	5	X09~S32	от -40 до +260	от -50 до +300	1.5	±7,5	5
X09~S41	от -40 до +350	от -50 до +400	1.0	±5,0	5	X09~S41	от -40 до +350	от -50 до +400	1.5	±15,0	10
X09~S42	от -40 до +360	от -50 до +400	1.0	±5,0	5	X09~S42	от -40 до +360	от -50 до +400	1.5	±15,0	10
X09~S46	от -40 до +400	от -50 до +500	1.0	±5,0	5	X09~S46	от -40 до +400	от -50 до +500	1.5	±15,0	10
X09~S56	от -40 до +500	от -50 до +500	1.0	±10,0	10	X09~S56	от -40 до +500	от -50 до +500	1.5	±15,0	10
X11~S01	от -50 до +0	от -50 до +40	1.0	±1,0	1	X11~S01	от -50 до +0	от -50 до +40	1.5	±1,5	1
X11~S09	от -50 до +40	от -50 до +50	1.0	±2,0	2	X11~S09	от -50 до +40	от -50 до +50	1.5	±3,0	2
X11~S12	от -50 до +60	от -50 до +80	1.0	±2,0	2	X11~S12	от -50 до +60	от -50 до +80	1.5	±3,0	2
X11~S14	от -50 до +80	от -50 до +100	1.0	±2,0	2	X11~S14	от -50 до +80	от -50 до +100	1.5	±3,0	2
X11~S41	от -50 до +350	от -50 до +400	1.0	±5,0	5	X11~S41	от -50 до +350	от -50 до +400	1.5	±15,0	10
X11~S46	от -50 до +400	от -50 до +500	1.0	±5,0	5	X11~S46	от -50 до +400	от -50 до +500	1.5	±15,0	10
X11~S51	от -50 до +450	от -50 до +500	1.0	±10,0	10	X11~S51	от -50 до +450	от -50 до +500	1.5	±15,0	10
X01~S76	от 0 до +55	от -10 до +75	1.0	±1,0	1	X01~S76	от 0 до +55	от -10 до +75	1.5	±1,5	1
X01~S13	от 0 до +70	от -10 до +80	1.0	±1,0	1	X01~S13	от 0 до +70	от -10 до +80	1.5	±1,5	1
X01~S15	от 0 до +90	от -10 до +100	1.0	±2,0	2	X01~S15	от 0 до +90	от -10 до +100	1.5	±3,0	2
X01~S25	от 0 до +190	от -20до +220	1.0	±5,0	5	X01~S25	от 0 до +190	от -20до +220	1.5	±7,5	5
X01~S32	от 0 до +260	от -20до +280	1.0	±5,0	5	X01~S32	от 0 до +260	от -20до +280	1.5	±7,5	5
X01~S33	от 0 до +270	от -20до +300	1.0	±5,0	5	X01~S33	от 0 до +270	от -20до +300	1.5	±7,5	5
X01~S44	от 0 до +380	от -20до +400	1.0	±5,0	5	X01~S44	от 0 до +380	от -20до +400	1.5	±15,0	10

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы
X01~S17	от 0 до +110	от -10до +120	1.0	±2,0	2	X01~S17	от 0 до +110	от -10до +120	1.5	±3,0	2
X01~S11	от 0 до +50	от -10до +60	2.5	±5,0	2	X03~S11	от -10 до +50	от -10до +60	2.5	±5,0	2
X01~S12	от 0 до +60	от-20до+80	2.5	±5,0	2	X03~S15	от -10 до +90	от-20до+100	2.5	±12,5	5
X01~S14	от 0 до +80	от-20до+100	2.5	±12,5	5	X03~S16	от -10 до +100	от-20до+110	2.5	±12,5	5
X01~S16	от 0 до +100	от -20до+120	2.5	±5,0	5	X03~S18	от -10 до +120	от -20до+130	2.5	±12,5	5
X01~S18	от 0 до +120	от -20до+140	2.5	±12,5	5	X05~S09	от -20 до +40	от -30до+50	2.5	±5,0	2
X01~S21	от 0 до +150	от -20до+160	2.5	±5,0	5	X05~S11	от -20 до +50	от -30до+60	2.5	±5,0	2
X01~S22	от 0 до +160	от -20до+180	2.5	±12,5	5	X05~S14	от -20 до +80	от -30до+100	2.5	±12,5	5
X01~S26	от 0 до +200	от -20до+220	2.5	±10,0	10	X05~S16	от -20 до +100	от -30до+130	2.5	±12,5	5
X01~S31	от 0 до +250	от -20до+280	2.5	±25,0	10	X05~S18	от -20 до +120	от -30до+130	2.5	±12,5	5
X01~S36	от 0 до +300	от -20до+350	2.5	±10,0	10	X05~S19	от -20 до +130	от -30до+150	2.5	±12,5	5
X01~S41	от 0 до +350	от -20до+400	2.5	±25,0	10	X05~S21	от -20 до +150	от -30до+170	2.5	±12,5	5
X01~S46	от 0 до +400	от -20до+500	2.5	±15,0	20	X05~S22	от -20 до +160	от -30до+170	2.5	±12,5	5
X01~S56	от 0 до +500	от -10до+500	2.5	±20	20	X05~S24	от -20 до +180	от -30до+200	2.5	±25,0	10
X03~S17	от -10 до +110	от -20до+120	2.5	±12,5	5	X05~S26	от -20 до +200	от -30до+220	2.5	±25,0	10
X03~S21	от -10 до +150	от -20до+160	2.5	±12,5	5	X05~S29	от -20 до +230	от -30до+250	2.5	±25,0	10
X05~S07	от -20 до +30	от -30до+40	2.5	±5,0	2	X05~S36	от -20 до +300	от -30до+350	2.5	±25,0	10
X05~S12	от -20 до +60	от -30до+70	2.5	±12,5	5	X07~S11	от -30 до +50	от -40до+60	2.5	±12,5	5
X05~S46	от -20 до +400	от -20до+500	2.5	±25,0	10	X07~S13	от -30 до +70	от -40до+80	2.5	±12,5	5
X06~S11	от -25 до +50	от -30 до +60	2.5	±25,0	20	X07~S16	от -30 до +100	от -40 до +120	2.5	±12,5	5
X07~S18	от -30 до +120	от -50 до +150	2.5	±12,5	5	X07~S21	от -30 до +150	от -40 до +160	2.5	±12,5	5
X09~S03	от -40 до +10	от -50 до +40	2.5	±5,0	2	X09~S12	от -40 до +60	от -50 до +80	2.5	±12,5	5
X09~S18	от -40 до +120	от -50 до +150	2.5	±12,5	5	X09~S14	от -40 до +80	от -50 до +100	2.5	±12,5	5
X09~S26	от -40 до +200	от -50 до +250	2.5	±20	20	X09~S16	от -40 до +100	от -50 до +150	2.5	±12,5	5
X01~S09	от 0 до +40	от -10 до +50	2.5	±5,0	2	X09~S21	от -40 до +150	от -50 до +200	2.5	±25,0	10
X11~S13	от -50 до +70	от -50 до +80	2.5	±12,5	5	X11~S11	от -50 до +50	от -50 до +60	2.5	±12,5	5
X11~S31	от -50 до +250	от -50 до +300	2.5	±25,0	10	X11~S16	от -50 до +100	от -50 до +150	2.5	±12,5	5
X01~S19	от 0 до +130	от -20 до +150	2.5	±12,5	5	X11~S21	от -50 до +150	от -50 до +200	2.5	±25,0	10
X01~S24	от 0 до +180	от -20 до +200	2.5	±12,5	5	X11~S26	от -50 до + 200	от -50 до +300	2.5	±25,0	10
X01~S51	от 0 до +450	от -10 до +500	2.5	±20	20	X11~S36	от -50 до +300	от -50 до +350	2.5	±25,0	10
X09~S36	от -40 до + 300	от -50 до +350	2.5	±25,0	10	X07~S09	от -30 до +40	от -40 до +50	2.5	±5,0	2
X03~S13	от -10 до +70	от -20 до +80	2.5	±12,5	5	X07~S12	от -30 до +60	от -40 до +70	2.5	±12,5	2
X11~S18	от -50 до +120	от -50 до +150	2.5	±12,5	5	X07~S14	от -30 до +80	от -40 до +100	2.5	±12,5	5
X03~S09	от -10 до +40	от -20 до +50	2.5	±5,0	2

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Клас с точн ости	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точност и	Пределы допускаемой абсолютной погрешности 1), °С	Цена деления шкалы
X03~S12	от -10 до +60	от -20 до +70	2.5	±2,0	2	X07~S19	от -30 до +130	от -40 до +160	2.5	±12,5	5
X03~S14	от -10 до +80	от -20 до +100	2.5	±12,5	5	X07~S23	от -30 до +170	от -40 до +180	2.5	±25,0	10
X03~S20	от -10 до +140	от -20 до +150	2.5	±12,5	5	X07~S26	от -30 до +200	от -40 до +250	2.5	±25,0	10
X03~S26	от -10 до +200	от -20 до +220	2.5	±25,0	10	X07~S28	от -30 до +220	от -40 до +250	2.5	±25,0	10
X03~S31	от -10 до +250	от -20 до +280	2.5	±25,0	10	X07~S31	от -30 до +250	от -40 до +260	2.5	±25,0	10
X03~S36	от -10 до +300	от -20 до +350	2.5	±25,0	10	X07~S36	от -30 до +300	от -40 до +350	2.5	±25,0	10
X03~S41	от -10 до +350	от -20 до +400	2.5	±25,0	10	X07~S41	от -30 до +350	от -40 до +360	2.5	±20,0	20
X03~S46	от -10 до +400	от -20 до +500	2.5	±20,0	20	X09~S09	от -40 до +40	от -50 до +50	2.5	±12,5	5
X03~S51	от -10 до +450	от -20 до +500	2.5	±20,0	20	X09~S11	от -40 до +50	от -50 до +60	2.5	±12,5	5
X03~S56	от -10 до +500	от -20 до +500	2.5	±20,0	20	X09~S13	от -40 до +70	от -50 до +80	2.5	±12,5	5
X05~S13	от -20 до +70	от -30 до +80	2.5	±12,5	5	X09~S22	от -40 до +160	от -50 до +200	2.5	±25,0	10
X05~S17	от -20 до +110	от -30 до +130	2.5	±12,5	5	X09~S24	от -40 до +180	от -50 до +200	2.5	±25,0	10
X05~S20	от -20 до +140	от -30 до +150	2.5	±12,5	5	X09~S31	от -40 до +250	от -50 до +300	2.5	±25,0	10
X05~S28	от -20 до +220	от -30 до +250	2.5	±25,0	10	X09~S32	от -40 до +260	от -50 до +300	2.5	±25,0	10
X05~S31	от -20 до +250	от -30 до +300	2.5	±25,0	10	X09~S41	от -40 до +350	от -50 до +400	2.5	±20,0	20
X05~S34	от -20 до +280	от -30 до +300	2.5	±25,0	10	X09~S42	от -40 до +360	от -50 до +400	2.5	±20,0	20
X05~S41	от -20 до +350	от -40 до +400	2.5	±20,0	20	X09~S46	от -40 до +400	от -50 до +450	2.5	±20,0	20
X05~S56	от -20 до +500	от -30 до +500	2.5	±20,0	20	X09~S56	от -40 до +500	от -50 до +500	2.5	±20,0	20
X06~S06	от -25 до +25	от -30 до +30	2.5	±6,25	2.5	X11~S01	от -50 до +0	от -50 до +40	2.5	±5,0	2
X07~S07	от -30 до +30	от -40 до +40	2.5	±2,0	2	X11~S09	от -50 до +40	от -50 до +60	2.5	±12,5	5
X01~S13	от 0 до +70	от -10 до +80	2.5	±2,0	2	X11~S12	от -50 до +60	от -50 до +80	2.5	±12,5	5
X01~S15	от 0 до +90	от -10 до +100	2.5	±12,5	5	X11~S14	от -50 до +80	от -50 до +100	2.5	±12,5	5
X01~S25	от 0 до +190	от -10 до +200	2.5	±25,0	10	X11~S41	от -50 до +350	от -50 до +400	2.5	±20,0	20
X01~S32	от 0 до +260	от -20 до +280	2.5	±25,0	10	X11~S46	от -50 до +400	от -50 до +450	2.5	±20,0	20
X01~S33	от 0 до +270	от -20 до +300	2.5	±25,0	10	X11~S51	от -50 до +450	от -50 до +500	2.5	±20,0	20
X01~S44	от 0 до +380	от -20 до +400	2.5	±20,0	20	X01~S76	от 0 до +55	от -10 до +60	2.5	±5,0	2
X01~S17	от 0 до +110	от -10 до +120	2.5	±12,5	5

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности срабатывания и разницы (вариации) переключения сигнализирующего устройства, °С: класс точности 1 класс точности 1,5 класс точности 2,5

±10

±15

±20

Примечания:

1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице 1, но в пределах значений, приведенных в таблице 1. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице 1. Фактическое значение диапазона измерений указывается в паспорте.

2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

3) - Класс точности нормирован только в технической документации предприятия изготовителя и наносится на циферблат термометра (в виде обозначения «±1.0» (соответственно для класса точности 1.0) или «±1.5» (для класса точности 1.5)), также информация о классе точности приведена в паспорте на конкретный термометр.

Таблица 2 -Технические характеристики

Наименование характеристики	Значение
Диаметр корпуса1), мм, не более	от 76 до 150
Диаметр термобаллона1), мм	6; 8; 10; 12
Длина термобаллона, мм,	от 75 по 2000
Масса, кг, не более	12
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более	от -55 до +60 98
Параметры электрического питания электроконтактов:
Напряжение питания, В - постоянного тока, - переменного тока.	24 от 220 до 380
Сила постоянного тока, А	от 0,7 до 1,0
Примечание - 1) Конкретные значения габаритных размеров корпуса и термобаллона приведены в паспорте на термометры

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч	18000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термометр биметаллический	WSSF1)	1 ед.
Паспорт	-	1 экз.
Примечания - 1) модификация в зависимости от заказа

Сведения о методах измерений

представлены в разделе 2 «Инструкция по эксплуатации» паспорта.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия Beijing Brighty Instrument Co., Ltd. Термометры биметаллические WSSF

Другие Термометры

Термометры медицинские инфракрасные Marina, в вариантах исполнения

96286-25

Marina, в вариантах исполнения Термометры медицинские инфракрасные

Guangdong Genial Technology Co., Ltd., КИТАЙ, I-6-05-02, 11th Road, Area B, Guangfozhao Economic Cooperation Zone, Zhagang Town, Huaiji County, Zhaoqing City, Guangdong Province, 526437

Термометры медицинские инфракрасные Marina, в вариантах исполнения (далее -термометры) предназначены для неконтактных измерений температуры поверхности лобной части тела человека и поверхностей различных твердых тел и предметов по их собственному теп...

Подробнее

Термометры медицинские электронные Marina, в вариантах исполнения

96284-25

Marina, в вариантах исполнения Термометры медицинские электронные

Guangdong Genial Technology Co., Ltd., КИТАЙ, I-6-05-02, 11th Road, Area B, Guangfozhao Economic Cooperation Zone, Zhagang Town, Huaiji County, Zhaoqing City, Guangdong Province, 526437

Термометры медицинские электронные Marina, в вариантах исполнения (далее - термометры) предназначены для измерений температуры тела человека аксиллярным и оральным способами.

Подробнее

Комплексы термометрические многодиапазонные цифровые КТМЦ

96321-25

КТМЦ Комплексы термометрические многодиапазонные цифровые

ООО «ИнТехЛаб», РОССИЯ, 625022, Тюменская область, г. Тюмень, ул. Ю. - Р. Г. Эрвье, д. 28, к. 3, кв. 3

Комплексы термометрические многодиапазонные цифровые КТМЦ (далее - КТМЦ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.

Подробнее

Комплекты термометров сопротивления платиновых КТСПР

96539-25

КТСПР Комплекты термометров сопротивления платиновых

ООО «Владимирский завод «Эталон», РОССИЯ, 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1

Комплекты термометров сопротивления платиновых КТСПР (далее - КТС) предназначены для измерений температуры и разности температур жидких и газовых сред.

Подробнее

96778-25

ТБ Термометры биметаллические

Общество с ограниченной ответственностью "Поинт", БЕЛАРУСЬ, 211412, г. Полоцк, ул. Строительная, 22

Описание: Принцип действия термометров основан на линейной деформации, возникающей под воздействием температуры, двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температу...

Подробнее

Все Термометры
